Na notação dos Diagramas Entidade-Relacionamento, utilizados para a modelagem de bancos de dados relacionais, os símbolos que representam, respectivamente, conjuntos de entidades e conjuntos de relacionamentos são
A
círculos e hexágonos.
B
triângulos e retângulos.
C
estrelas e círculos.
D
losangos e triângulos.
E
retângulos e losangos.
Em DDD, os diagramas são elaborados com linguagem ubíqua, que é uma linguagem de marcação semelhante ao XML.
C
Certo
E
Errado
Considere o diagrama de classes UML a seguir.
As relações Classe A-Classe B, Classe B-Classe C e Classe B-Classe D são chamadas, respectivamente, de:
A
agregação, composição e generalização;
B
agregação, generalização e composição;
C
composição, generalização e agregação;
D
generalização, agregação e composição;
E
generalização, composição e agregação.

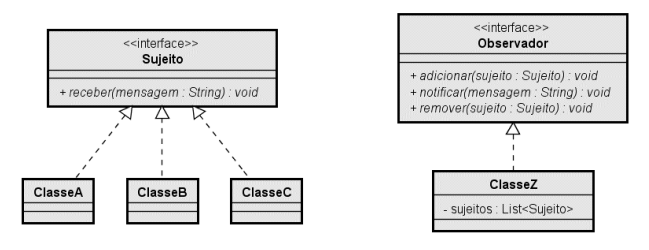

A partir do diagrama de classes abaixo, é possível afirmar que:
A
Por herança, as classes ClasseA, ClasseB e ClasseC são especializações de Sujeito.
B
As classes Sujeito e Observador são superclasses.
C
Está ocorrendo sobrecarga nos construtores de Observador.
D
A classe ClasseZ é composta por Observador.
E
Objetos da ClasseZ podem enviar mensagens para objetos que implementam a interface Sujeito, independentemente de qual classe sejam.
UML 2.0 define diversos tipos de diagrama, classificando-os como sendo dos tipos estrutural e comportamental, sendo correto que o diagrama de
A
sequência é do tipo estrutural.
B
classes é do tipo estrutural.
C
casos de uso é do tipo estrutural.
D
objetos é do tipo comportamental.
E
componentes é do tipo comportamental.
Imagine um analista de sistemas em uma empresa de desenvolvimento de software que está adotando a UML 2.5 para modelar seus projetos. Durante uma sessão de treinamento com a equipe, um desenvolvedor perguntou sobre os diferentes diagramas disponíveis na UML 2.5 e suas finalidades específicas. Ele quer saber qual diagrama é utilizado para modelar a estrutura estática de um sistema, incluindo classes, atributos, operações e seus relacionamentos. Na UML 2.5, qual diagrama é utilizado para modelar a estrutura estática de um sistema, incluindo classes, atributos, operações e seus relacionamentos?
A
Diagrama de caso de uso.
B
Diagrama de classe.
C
Diagrama de sequência.
D
Diagrama de atividades.
E
Diagrama de componentes.
Determinado aluno de uma instituição de ensino iniciou os seus estudos na disciplina de Unified Modeling Language (UML), que foi apresentada para a turma como uma linguagem de modelagem padrão que pode ser utilizada para visualizar, construir e documentar sistemas, possibilitando a representação dos diferentes componentes de um sistema de software. Sabe-se que os diagramas estruturais são responsáveis por descrever os aspectos estáticos de um sistema, demonstrando a parte estrutural. São considerados diagramas estruturais, EXCETO:
A
De objeto.
B
De pacotes.
C
De atividades.
D
De componentes.
Ao desenvolver um algoritmo, qual é a principal finalidade de um fluxograma?
A
Identificar e corrigir erros de código.
B
Definir a sintaxe correta da linguagem de programação.
C
Especificar requisitos de hardware para a execução do programa.
D
Representar visualmente a lógica do algoritmo através de símbolos gráficos.
E
Testar a eficiência do código em relação ao consumo de recursos.
Na UML, o diagrama de estrutura composta descreve uma colaboração em que um conjunto de instâncias cooperam entre si para realizar uma tarefa.
C
Certo
E
Errado

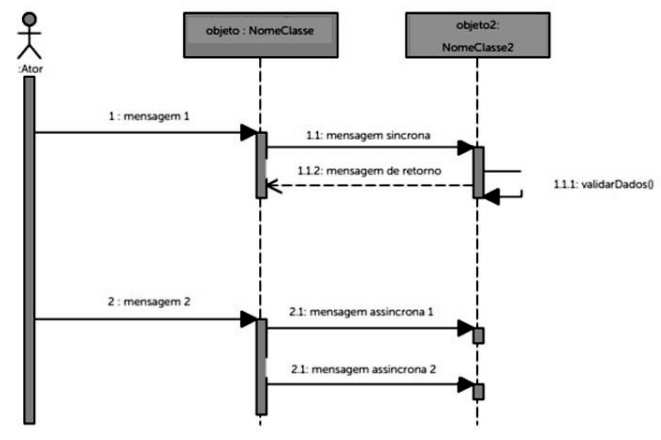

Analise o diagrama a seguir.
De que tipo é o diagrama apresentado?
A
Diagrama de sequência.
B
Diagrama de objetos.
C
Diagrama de classes.
D
Diagrama de entidades.
Analise o diagrama a seguir, o qual apresenta a possibilidade alunos, turmas onde eles podem se matricular, e professores que poderão lecionar para os alunos.
Com relação a esse diagrama, assinale a alternativa incorreta.
A
Um professor poderá lecionar para vários alunos.
B
Uma turma pode ter vários alunos.
C
Um professor poderá atuar em várias turmas.
D
Uma turma será atendida por um único professor.
Qual das afirmações a seguir descreve corretamente o propósito e o uso de wireframes no processo de design?
A
Wireframes reproduzem o mapa de navegação, detalhando todas as páginas ou telas do sistema.
B
Wireframes são utilizados principalmente para definir o esquema de cores e tipografia de um site ou aplicativo.
C
Wireframes substituem completamente a necessidade de design visual, servindo como a versão final do layout de uma página.
D
Wireframes são usados para explorar como a estruturação do conteúdo e o design de interação de uma página funcionarão, especialmente em páginas complexas ou que definem um padrão para outras.
E
Wireframes são documentos visuais criados exclusivamente por designers gráficos para definir o estilo visual do produto.
Um analista de sistemas está utilizando a Unified Modeling Language (UML) para modelar um novo sistema de gerenciamento de transações em uma instituição financeira. O sistema precisa registrar informações detalhadas sobre as contas dos clientes e suas respectivas transações. A UML prevê a criação de vários modelos e diagramas, classificados em diagramas estruturais e comportamentais. Para esse projeto, ele precisa criar dois diagramas que se complementem: um para mostrar a estrutura do sistema e outro para mostrar o comportamento do sistema durante o processamento de uma transação.
Considerando-se o contexto descrito, qual das seguintes opções contém um par correto de diagramas UML, sendo um diagrama estrutural e um diagrama comportamental, respectivamente?
A
Diagrama de Classes e Diagrama de Atividades
B
Diagrama de Caso de Uso e Diagrama de Atividades
C
Diagrama de Sequência e Diagrama de Comunicação
D
Diagrama de Atividades e Diagrama de Estados
E
Diagrama de Implantação e Diagrama de Pacotes
A Linguagem de Modelagem Unificada (UML) é uma linguagem utilizada na área de Engenharia de Software para especificar, visualizar e documentar os artefatos de sistemas mais elaborados. UML possui um conjunto de diferentes diagramas que auxiliam a representar tanto as estruturas quanto os comportamentos de um sistema. Assinale a alternativa que apresenta um diagrama utilizado pela UML.
A
Diagrama de classe
B
Diagrama de atributo
C
Diagrama de escalonamento
D
Diagrama de orientação
MapStruct é um gerador de código que simplifica a implementação de mapeamentos entre tipos de bean Java.
C
Certo
E
Errado
Ano:
2024
Numere a COLUNA II de acordo com a COLUNA I, associando os conceitos dos diagramas da UML utilizados na modelagem de sistemas orientados a objetos aos seus respectivos nomes.
COLUNA I
1. Diagrama de classe
2. Diagrama de sequência
3. Diagrama de comunicação
COLUNA II
( ) O principal objetivo desse diagrama é visualizar e descrever o comportamento dinâmico de um sistema, mostrando como os objetos se comunicam entre si em uma determinada ordem dos eventos.
( ) É um diagrama que mostra a interação entre objetos em um sistema, mas com foco nas relações entre os objetos em termos de mensagens.
( ) O principal objetivo desse diagrama é modelar a estrutura estática de um sistema orientado a objetos, fornecendo uma visão geral das entidades do sistema e de como elas estão relacionadas.
Assinale a sequência correta.
A
1 2 3
B
2 1 3
C
3 2 1
D
2 3 1
Um __________________ é uma representação gráfica que ilustra a estrutura lógica de um banco de dados. Ele é como um mapa que mostra de maneira _____________ como os dados estão organizados em um banco de dados, destacando os(as) _____________ (objetos ou conceitos importantes) e os seus respectivos relacionamentos.
Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.
A
Diagrama de Entidade Relacionamento (DER) – clara e organizada – entidades
B
data Warehouse – objetiva – dimensões
C
Modelo Entidade Relacionamento (MER) – codificada e segura – atributos
D
banco de dados in-memory – subjetiva – linhas
E
fluxograma – profissional – entidades
O Diagrama de _____________ tem o objetivo de substituir o fluxograma tradicional por um diagrama que representa uma visão hierárquica e estruturada da lógica de programação, representando as ações de um algoritmo dentro de um único retângulo, subdividindo-o em retângulos menores, que representam os diferentes blocos de sequência de ações do algoritmo.
Assinale a alternativa que preenche corretamente a lacuna do trecho acima.
A
Sequência
B
Classe
C
Comunicação
D
Chapin
E
Estados
Segundo a UML, um dos diagramas mais comuns na modelagem estrutural é o diagrama de
A
direcionamento, que descreve a interação entre objetos em uma ordem específica ao longo do tempo.
B
casos exclusivos, que descreve as funcionalidades do sistema e as interações com os usuários.
C
atividades, que descreve o fluxo de controle entre diferentes atividades do sistema.
D
transacionais, que descreve as instâncias de classes e suas interações em um determinado momento.
E
blocos, que descreve a estrutura física e a organização dos componentes do sistema.
O diagrama de objetos da UML é usado para representar a estrutura estática de um sistema, mostrando os objetos, suas classes e os relacionamentos entre eles. Sobre o diagrama de objetos da UML, analise as afirmativas a seguir.
I. No diagrama de objetos, os objetos são representados como instâncias de classes, mostrando seus atributos com os valores atuais e os métodos da sua classe.
II. O diagrama de objetos pode mostrar os relacionamentos entre objetos, como associações, agregações e composições, representando a forma como os objetos se relacionam no sistema.
III. O diagrama de objetos mostra os valores atuais de cada atributo de um objeto em um determinado momento de execução do sistema.
Estão corretas as afirmativas
A
I e II, apenas.
B
I e III, apenas.
C
II e III, apenas.
D
I, II e III.
