Questões de Concurso sobre UML - Unified Modeling Language

A UML é uma linguagem de programação utilizada para implementar sistemas orientados a objetos.

Em um projeto de sistema de gerenciamento de biblioteca, a equipe de desenvolvimento está elaborando o diagrama de classes para representar as entidades e seus relacionamentos. É fundamental entender corretamente os tipos de relacionamentos existentes para garantir a integridade e clareza do modelo. Considerando as definições dos relacionamentos UML, assinale a alternativa que apresenta a descrição correta sobre associação, agregação e composição.

A análise orientada a objetos com UML é útil apenas na fase inicial de levantamento de requisitos e deve ser substituída por outras notações nas fases posteriores do desenvolvimento.

A UML é utilizada apenas para projetar e modelar bancos de dados, não sendo, portanto, aplicada em outros aspectos do desenvolvimento de software.

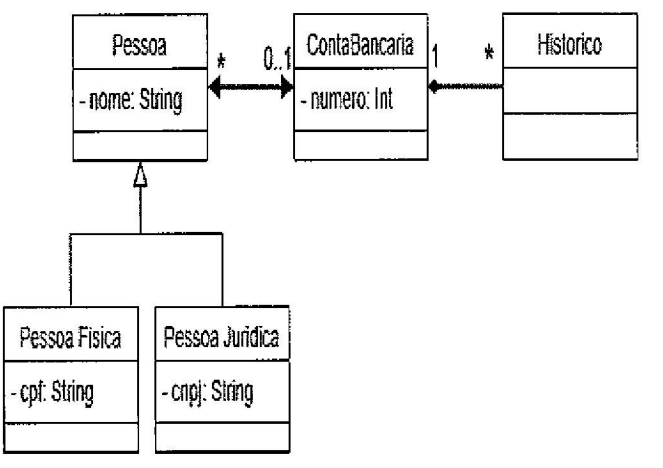

Analise o Diagrama de Classe e as afirmativas sobre ele apresentadas abaixo, assinalando a seguir a opção correta.

I. É permitido que uma Pessoa possua várias Contas Bancárias.

II- Uma Conta Bancária pode pertencer a várias Pessoas.

III- As classes Pessoa Física e Pessoa Jurídica são subclasses da classe Pessoa.

IV- Ao excluir uma Conta Bancaria o Histórico permanece visível.

V- O relacionamento entre as classes Pessoa e Conta Bancária é uma associação.

Um analista de sistemas está utilizando a Unified Modeling Language (UML) para modelar um novo sistema de gerenciamento de transações em uma instituição financeira. O sistema precisa registrar informações detalhadas sobre as contas dos clientes e suas respectivas transações. A UML prevê a criação de vários modelos e diagramas, classificados em diagramas estruturais e comportamentais. Para esse projeto, ele precisa criar dois diagramas que se complementem: um para mostrar a estrutura do sistema e outro para mostrar o comportamento do sistema durante o processamento de uma transação.

Considerando-se o contexto descrito, qual das seguintes opções contém um par correto de diagramas UML, sendo um diagrama estrutural e um diagrama comportamental, respectivamente?

A Modelagem Orientada a Objetos (MOO) visa a diagramar os principais conceitos de um sistema de software. Diagramas de classe da Unified Modeling Language (UML) são frequentemente usados para fazer MOO. Com isso em mente, assinale a alternativa correta.

Assinale a alternativa que não apresenta uma característica dos diagramas UML.

São componentes de um diagrama de comunicação no contexto da UML 2.0:

1. Participantes

2. Links de comunicação entre os participantes

3. Mensagens

Assinale a alternativa que indica todas as afirmativas corretas.

A figura a seguir mostra um diagrama de classes da UML com a adição de círculos numerados próximos a quatro linhas que representam quatro tipos diferentes de relacionamento entre classes:

Fonte: arquivo da banca.

Segundo a sintaxe da UML, os tipos de relacionamentos ilustrados na imagem, indicados pelos números 1, 2, 3 e 4, nessa ordem, são:

A modelagem de sistemas usando UML consiste em organizar o software como uma coleção de objetos discretos que incorporam a estrutura dos dados e o comportamento. Um exemplo é exibido pela figura a seguir:

https://www.inf.ufpr.br/lmperes/2017_2/ci167/uml/uml_parte2_coppe.pdf

Sobre a UML, pode-se afirmar que:

O diagrama de componentes da UML 2.0 contém algumas limitações devido à quantidade de símbolos usados; não é permitida, por exemplo, a representação das interfaces públicas de um componente.

Observe o diagrama a seguir e assinale a alternativa correta.

Considere a UML 2.5. Dentre seus diagramas, aquele que usa especificações, tais como linha de vida, ocorrência de destruição notado com um "X" e linhas de diversos tipos com setas de diversos tipos representando tipos de mensagens distintas é o diagrama de

Em modelagem de dados usando diagrama entidade-relacionamento, uma chave primária consiste da chave principal da tabela e toda tabela em uma base de dados possui uma chave primária. Uma chave estrangeira são chaves que possibilitam a recuperação de informações (registros) das tabelas.

Avalie o diagrama a seguir.

Fonte: Elmasri, R., Navathe, S. B. – Sistemas de Banco de Dados, Addison Wesley, 4a Edição, 2005

A partir deste cenário, avalie as seguintes asserções:

I. Neste diagrama, observamos as chaves primárias codLucro, codFaturamento, codDespesa.

PORQUE

II. Encontramos também a chave secundária codLucroFK nas tabelas Faturamentos e Despesas.

Assinale a alternativa correta.

Para a UML 2.0, o caso de uso é a parte mais importante da construção do software orientado a objetos.

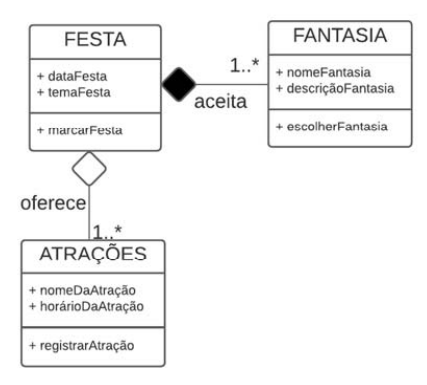

O diagrama da UML a seguir representa um sistema em que um único organizador pode definir eventos e armazenar detalhes de festas à fantasia.

Com base nas regras mostradas na figura, assinale a opção que apresenta a descrição textual que está explicitamente representada no diagrama.

Diagramas UML permitem expressar diferentes visões e abstrações na modelagem de um sistema. Acerca desse tema, analise as afirmativas a seguir.

1) Diagramas de casos de uso e diagramas de atividade são exemplos de diagramas que representam o comportamento dinâmico do sistema.

2) Diagramas de classes representam a visão estática do sistema e podem ser expressos em diferentes níveis de abstração, desde a perspectiva conceitual até a de implementação.

3) Diagramas de máquinas de estados representam os possíveis estados da instância de uma classe e são uma boa alternativa para modelar concorrência.

4) No modelo de casos de uso, a execução de cada caso de uso é independente dos demais casos de uso. No entanto, em nível de implementação, podem-se criar dependências implícitas entre casos de usos distintos.

Está(ão) correta(s), apenas:

Considere a seguinte figura que é a representação de um diagrama de classes da UML.

Nessa representação, está configurada uma

Sobre o Unified Modeling Language (UML) 2.X, é correto afirmar que:
