Questões de Concurso sobre Diagramas Estruturais

Levando em conta um processo típico de design centrado no usuário, que aqui será constituído pelas fases de Pesquisa, Arquitetura da Informação, Design Visual e Entrega, em qual etapa os wireframes surgiriam como entregáveis?

Identifique quais das afirmações sobre os tipos de diagramas UML são CORRETAS:

I. Diagramas de atividades mostram as atividades envolvidas em um processo ou no processamento de dados.

II. Diagramas de sequência mostram as interações entre as classes de objeto no sistema.

III. Diagramas de casos de uso mostram as interações entre um sistema e seu ambiente.

IV. Diagramas de estado mostram como o sistema reage aos eventos internos e externos.

A partir da análise do seguinte diagrama de classes da UML

é correto auferir que

Sobre a UML (Unified Modeling Language), assinale a alternativa que apresenta SOMENTE diagramas estruturais.

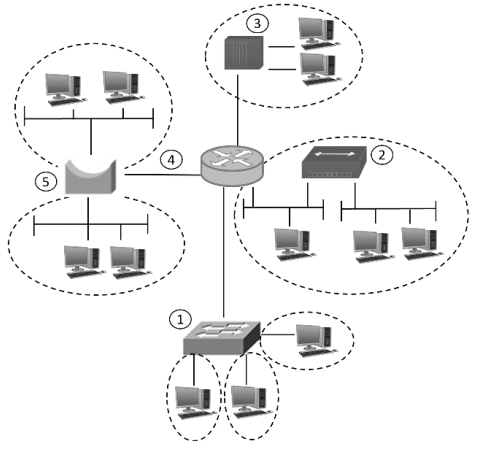

Ao transmitir informações complexas, como a exibição de todos os dispositivos e do meio físico em uma interconexão extensa, é útil utilizar representações visuais. Um diagrama fornece uma maneira fácil de entender a forma como eles estão conectados em uma rede extensa. Na representação da rede a seguir, identifique os dispositivos numerados de 1 a 5 .

É CORRETO afirmar que:

Na análise e desenvolvimento de sistemas orientados a objetos, o diagrama de classes assume um papel central. Na UML, classes são representadas por um retângulo com três compartimentos, onde o compartimento superior é relativo ao nome da classe, o compartimento do meio é dedicado às especificações dos atributos, e o compartimento inferior é dedicado às especificações das operações da classe, também chamada de métodos. Os atributos e métodos possuem símbolos à esquerda que definem sua visibilidade. Com base nisso, avalie as descrições de visibilidade dos atributos e métodos especificados abaixo:

( ) Pode ser acessado somente pela própria classe.

( ) Pode ser acessado pela própria classe ou por qualquer outra classe.

( ) Pode ser acessado pela própria classe ou por qualquer subclasse, mas não a outras classes.

( ) Pode ser acessado pela própria classe ou por qualquer classe que pertença ao mesmo pacote.

A ordem CORRETA dos símbolos de visibilidade utilizadas na UML que preenchem os parênteses, de cima para baixo, é:

As figuras a seguir apresentam típicos diagramas UML nomeados como Diagrama1, Diagrama2, Diagrama3 e Diagrama4. Qual alternativa identifica o nome de cada diagrama, na ordem do Diagrama1 ao Diagrama4?

(fonte das figuras: R.S. PRESSMAN, B.R. MAXIM, B.R., Engenharia de Software: Uma Abordagem Profissional, 8ª edição, Ed. McGraw-Hill)

Analise a figura abaixo, extraída de Manzano & Oliveira (2005, p. 75):

Fonte: MANZANO, José Augusto & OLIVEIRA, Jayr Figueiredo de. Algoritmos: Lógica para desenvolvimento de programação de computadores. 17 ed. São Paulo: Érica, 2005.

Podemos CORRETAMENTE afirmar que é uma representação de uma estrutura:

Em UML os diagramas são usados para especificar e documentar aspectos de uma aplicação. Especificamente quando falamos de aspectos estáticos, os diagramas estruturais são os indicados para representar tais questões. Marque a alternativa que indica, corretamente, apenas nomes de diagramas estruturais da linguagem UML.

Uma universidade deseja implementar um sistema de controle de acesso às salas do seu campus. Esse sistema deve levar em consideração o seguinte cenário:

• Apenas três categorias de pessoas terão acesso às salas: professores, estudantes e funcionários;

• Alguns funcionários podem ser alunos da universidade;

• Alguns alunos podem ser professores da universidade.

A partir desse cenário, deve ser elaborado um modelo conceitual de classe UML, que contenha uma generalização.

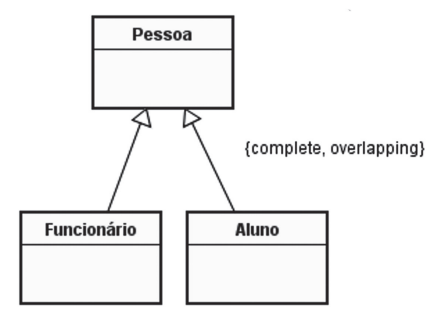

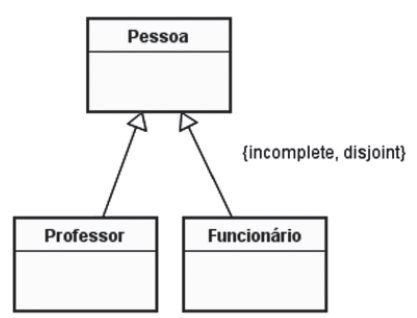

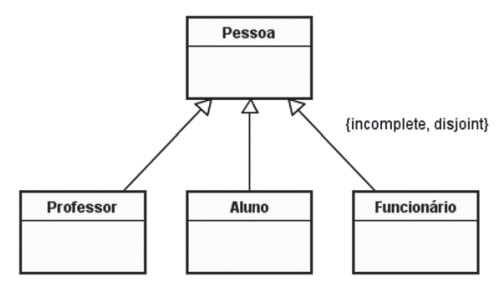

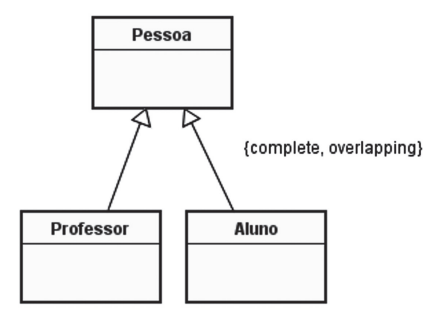

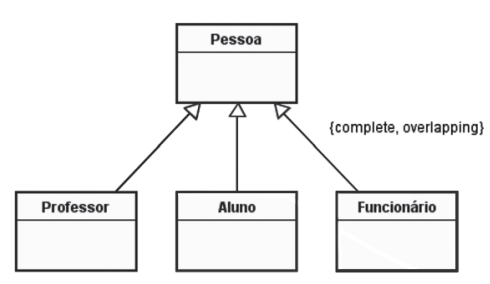

Qual generalização é compatível com o cenário acima?

Um diagrama de atividade pode representar uma única atividade ou mais de uma atividade, se for o caso.

Com o diagrama de pacotes, é possível separar as diversas camadas de um projeto de software (visão, controle, modelo e persistência).

O diagrama de estrutura é uma ferramenta de decomposição funcional, onde o programa é visto como uma hierarquia de componentes funcionais. O conceito básico do diagrama de estrutura é a modularização. Cada componente funcional é um módulo do projeto, que será codificado e gerará um módulo do código fonte do programa.

O diagrama de estrutura é composto basicamente dos seguintes elementos, EXCETO:
