Questões de Concurso sobre NBR 10068 - Leiaute e dimensões

A NBR 10068 especifica o leiaute e as dimensões da folha de desenho técnico, padronizando a apresentação de projetos. Um dos elementos fundamentais do leiaute é a definição das margens e do espaço para a legenda. Conforme esta norma, assinale a alternativa correta.

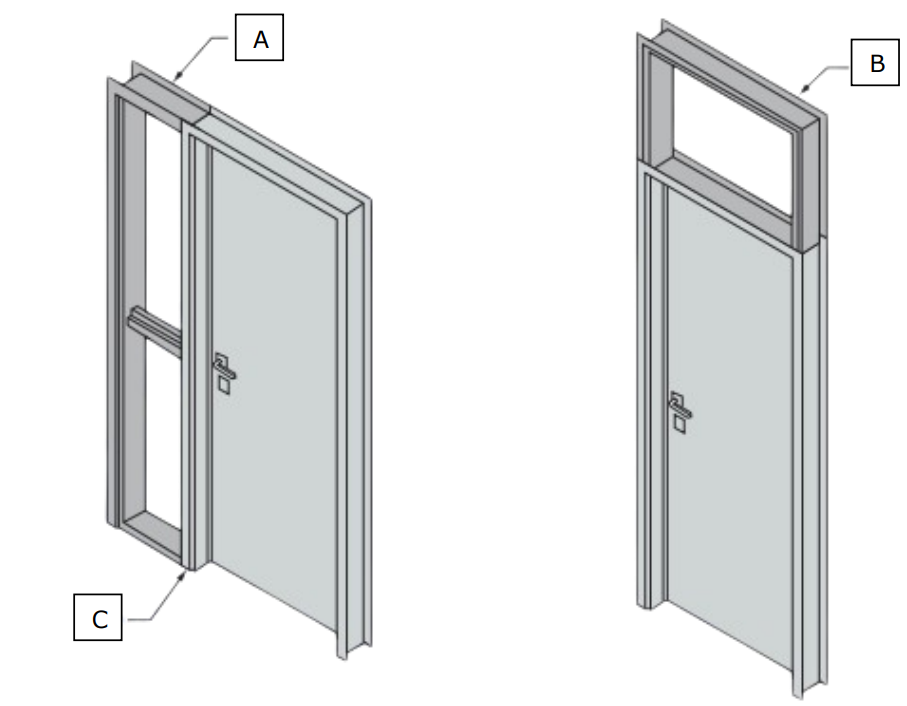

Com base na NBR 15930-1:2011, analise a Figura 8 abaixo:

Figura 8 – Portas de madeira

Sem escala

As letras A e B representam, respectivamente, ao(à):

Define-se como estático o ajuste feito para adaptar a maneira como o espaço acomoda a necessidade do usuário de manter as distâncias pessoais apropriadas, exercendo um controle sobre o espaço social.

A ABNT NBR 10068 define o leiaute e as dimensões para folhas de desenho técnico, incluindo a padronização do espaço destinado à legenda. Qual é a posição e a dimensão da largura da legenda em folhas de desenho da série A, de acordo com a norma?

No projeto de reforma de um espaço interno, o ajuste da forma e das dimensões do espaço às dimensões corporais de seus usuários define-se como dinâmico quando se considera, por exemplo, que os usuários poderão se posicionar sentados em cadeiras ou encostados em corrimão.

A NBR 10068 estabelece as condições exigíveis para o leiaute e as dimensões de folhas de desenho técnico. O correto uso desses padrões é fundamental para a organização e legibilidade dos projetos. Sobre o leiaute e as dimensões das folhas de desenho, registre V para as afirmativas verdadeiras e F para as falsas:

(__)As folhas da série "A", como A0, A1, A2, A3 e A4, devem ser dobradas até as dimensões do formato A4 para facilitar o arquivamento.

(__)Em uma folha de desenho, a margem do lado esquerdo deve ter 25 mm, enquanto as demais margens (direita, superior e inferior) devem ter 10 mm.

(__)A legenda, que contém as informações do projeto, deve ser posicionada no canto superior direito da folha de desenho.

(__)As marcas de centro devem ser indicadas por traços finos, que ultrapassam as linhas de limite do formato em aproximadamente 5 mm.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

De acordo com as normas de representação de projetos de arquitetura, é correto afirmar:

Segundo a NBR-10068 - Folha de desenho - Leiaute e dimensões, na folha formato A1, as margens esquerda e direita, entre o limite do papel e o quadro, são, respectivamente:

De acordo com a NBR 10068 que padroniza as características dimensionais das folhas em branco e pré-impressas a serem aplicadas em todos os desenhos técnicos quais as dimensões em mm da folha formato A2?

Na formatação de um projeto arquitetônico, é possível utilizar diversos tamanhos de folhas (A0, A1, A2...). Segundo a NBR 10068, as margens, que formam quadros utilizados para limitar o espaço do desenho, devem sempre respeitar uma medida em seu lado esquerdo, que é destinado para a perfuração. Amedida deve ser de:

De acordo com a ABNT NBR 10068 (Folha de desenho - Leiaute e dimensões) – padroniza as características dimensionais das folhas em branco e pré-impressas a serem aplicadas em todos os desenhos técnicos. Esta Norma apresenta também o leiaute da folha do desenho técnico com as vistas. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O original deve ser executado em menor formato possível, desde que não prejudique a sua clareza.

( ) As folhas de desenhos podem ser utilizadas apenas na posição horizontal.

( ) A legenda deve ter 180 mm de comprimento, nos formatos A4, A3 e A2, e 170 mm nos formatos A1 e A0.

( ) A margem direita do formato A0 devem ter as dimensão de 25mm.

( ) O formato básico para desenhos técnicos é o retângulo de área igual a 1 m² e de lados medindo 814 mm x 1189 mm, isto é, guardando entre si a mesma relação que existe entre o lado de um quadrado e sua diagonal $\frac{X}{Y}=\frac{1}{2}.$

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Pela Norma da ABNT – Folha de desenho: Leiaute e dimensões NRB 10068 – temos:

Referenciando o leiaute da folha do desenho técnico, qual figura é referente à margem e quadro.

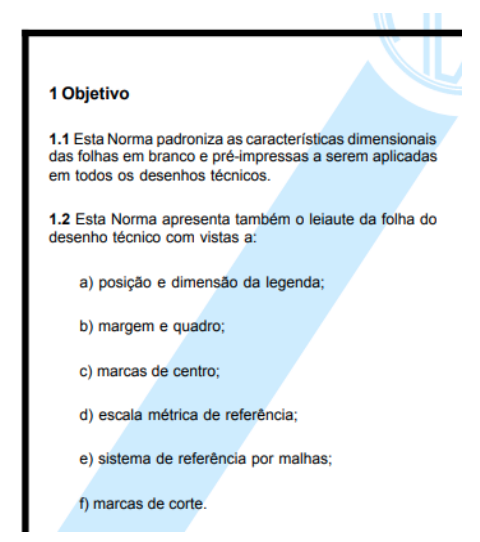

A ABNT NBR 10068/1987 – Folha de desenho – Leiaute e dimensões – padroniza as características dimensionais das folhas em branco e pré-impressas a serem aplicadas em todos os desenhos técnicos. Esta norma apresenta também o leiaute da folha do desenho técnico com vistas, EXCETO a:

De acordo com a NBR 10068/1987, a respeito de folhas de desenho – leiaute e dimensões, é correto afirmar que:

Sabe-se que a ABNT NBR 10068/87 tem por objetivo padronizar as características dimensionais de folhas em branco para serem aplicadas em desenhos técnicos. Conforme a referida normativa, o formato recortado da série “A” é considerado o principal e, nesse sentido, uma folha com 59,4cm por 84,1cm é designada como:

Segundo a NBR 10.068 - Folha de Desenho - Leiaute e dimensões, sobre o sistema de referência por malhas, assinalar a alternativa INCORRETA:

Qual é a NBR que define o tamanho e padrão que devem ser impressos os papéis?

A NBR 10.068:1987 é responsável por padronizar as características dimensionais das folhas em branco ou pré-impressas que serão utilizadas em todos desenhos técnicos. Indique qual alternativa relata corretamente as principais recomendações descritas por essa norma.
