A norma NBR 17006 Desenho técnico - Requisitos para representação dos métodos de projeção (ABNT, 2021, p.12) apresenta:
“O método de projeção no primeiro diedro é uma representação ortográfica na qual o objeto a ser representado aparece entre o observador e os planos de coordenadas nos quais o objeto é projetado ortogonalmente”.
Considerando o método de projeção no primeiro diedro, é correto afirmar:
a vista superior é representada acima ou abaixo da vista frontal.
a vista frontal é representada acima da vista posterior.
a vista posterior é representada abaixo da vista frontal.
a vista frontal é representada abaixo da vista inferior.
a vista lateral direita é representada à direita da vista frontal.

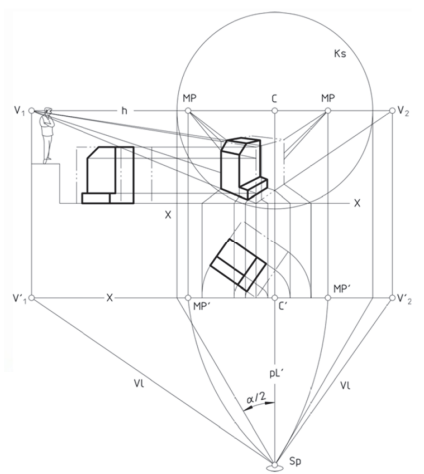

Observe a imagem a seguir:

Considerando os requisitos de desenho técnico para representação dos métodos de projeção, pode-se afirmar que a figura da NBR 17006 (ABNT, 2021, p. 44) apresentada traz um objeto representado pelo método
do ponto de fuga.
do ponto de distância.
do ponto de escala.
dos pontos de fuga com o plano de projeção inclinado.
das interseções por coordenadas.
A NBR 6492:2021 estabelece que no projeto executivo arquitetônico (PE-ARQ) devem constar, entre outros, detalhes de elementos da edificação e de seus componentes construtivos em escalas compatíveis, além de maquetes construídas em escala ou eletrônicas (interior ou exterior).
Certo
Errado
No desenvolvimento do projeto executivo arquitetônico para edificações, a apresentação das informações técnicas deve seguir as normas brasileiras pertinentes. Dentre os meios de representação permitidos, qual das opções abaixo é a CORRETA?
A representação do projeto pode incluir desenhos, textos, planilhas e tabelas, fluxogramas, cronogramas, fotografias, maquetes e outros meios de representação.
Apenas desenhos e textos são aceitos como documentos técnicos.
Fotografias não são consideradas meios válidos de representação em projetos executivos.
Apenas desenhos técnicos possuem validade normativa para apresentação de projetos executivos.
A norma exige que todos os projetos sejam apresentados exclusivamente em formato digital.
A representação axonométrica possui diferentes tipos, que variam em função das suas características e do seu objetivo de representação. De acordo com as terminologias convencionadas em norma técnica, relacione adequadamente as colunas a seguir.
1. Axonometria planométrica.
2. Axonometria cavaleira.
3. Axonometria de gabinete.
4. Axonometria dimétrica.
5. Axonometria ortogonal.
( ) Axonometria oblíqua na qual o plano de projeção é paralelo a um dos planos de coordenadas e a projeção na direção do terceiro eixo é reduzida por um fator de base dois.
( ) Axonometria oblíqua na qual o plano de projeção é paralelo ao plano de coordenadas horizontal.
( ) Representação axonométrica, na qual as escalas de dois dos eixos de coordenadas são idênticas, com uma escala diferente para o terceiro eixo.
( ) Projeção ortogonal sobre um único plano, onde os planos de coordenadas XY, XZ e YZ nunca serão paralelos ao plano axonométrico.
( ) Axonometria oblíqua na qual o plano de projeção é paralelo a um dos planos de coordenadas e a projeção na direção do terceiro eixo apresenta mesma escala dos contornos principais.
A sequência está correta em
3, 1, 4, 5, 2.
2, 5, 4, 3, 1.
1, 2, 4, 5, 3.
3, 5, 2, 4, 1.
Um arquiteto está elaborando os desenhos executivos de uma edificação, que envolvem plantas baixas, cortes, elevações e detalhes construtivos. Durante a revisão, é necessário garantir que todos os elementos sejam representados de forma precisa, conforme as normas técnicas de desenho. Para isso, ele deve utilizar diferentes espessuras de linha para identificar cada elemento (estruturas, vedação, mobiliário, etc.). Além disso, precisa assegurar que o uso de escalas e convenções gráficas esteja correto em todas as pranchas.
Com base nesse cenário, assinale a alternativa que está de acordo com as boas práticas de desenho arquitetônico e representação gráfica segundo as normas brasileiras.
Em uma planta baixa, as espessuras de linha para representar os elementos estruturais e os elementos de vedação são idênticas, pois ambos fazem parte da edificação.
A representação gráfica de um corte arquitetônico deve sempre exibir as espessuras das linhas dos elementos cortados maiores do que as dos elementos vistos, para diferenciar o que está sendo seccionado do que está em segundo plano.
A escala adotada para uma planta baixa de uma edificação de grande porte deve ser menor do que 1:200, pois detalhes finos da construção devem ser priorizados na leitura do desenho.
Em uma elevação arquitetônica, as convenções gráficas não exigem a diferenciação entre materiais de revestimento, já que o foco principal deve ser o contorno da edificação.
O método de projeção no primeiro diedro é uma representação ortográfica na qual o objeto a ser projetado está entre o observador e os planos de coordenadas dos diedros: em cada plano de projeção, o objeto é representado como se fosse visto ortogonalmente de uma distância infinita com planos de projeção transparentes.
Certo
Errado
É a representação ortográfica que compreende a disposição, em torno da vista principal de um objeto ou de todas as outras cinco vistas do objeto e que, em referência à esta vista, as outras vistas são organizadas da seguinte forma:
• VS é colocada abaixo;
• VI é colocada acima;
• VLE é colocada à direita;
• VLD é colocada à esquerda;
• VP é colocada à direita ou à esquerda, conforme conveniente.
A definição dada anteriormente trata-se de um tipo de projeção que deve ser representado pela seguinte simbologia:




A norma NBR 17006 Desenho técnico — Requisitos para representação dos métodos de projeção (ABNT, 2021, p.15) apresenta:
“O método de projeção no terceiro diedro é uma representação ortográfica na qual o objeto a ser representado, como visto pelo observador, aparece atrás dos planos de coordenadas nos quais o objeto é projetado ortogonalmente.”

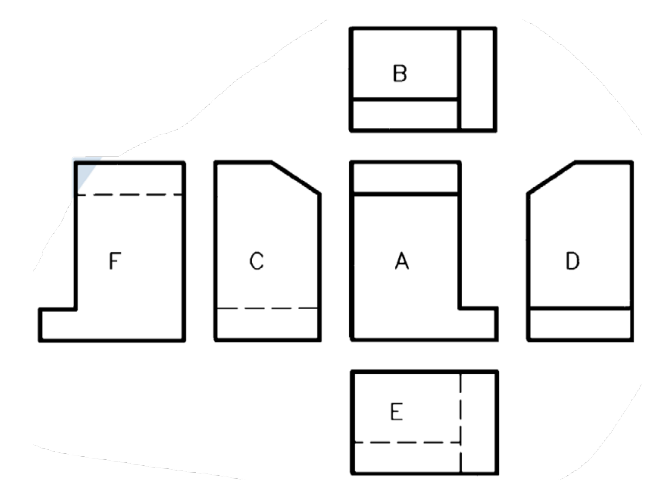

Assim, considerando a posição relativa das vistas no terceiro diedro, tem-se uma representação hipotética conforme a figura a seguir:

Se fixarmos a vista frontal em (A), é correto afirmar sobre as posições relativas das outras vistas:
A vista superior pode ser representada acima ou abaixo.
A vista lateral direita é representada à esquerda.
A vista lateral direita pode ser representada à esquerda ou à direita.
A vista posterior é representada abaixo.
A vista posterior pode ser representada à esquerda ou à direita.
A axonometria isométrica é representação oblíqua na qual as escalas de dois dos eixos de coordenadas são idênticas, entretanto há uma escala diferente para o terceiro eixo.
Certo
Errado
As hachuras utilizadas para indicar planos paralelos aos planos de coordenadas devem ser representadas perpendicularmente ao eixo de coordenadas projetado, independentemente de serem representadas por meio de croquis à mão livre ou softwares habituais para desenho técnico, como SketchUp, AutoCAD e Revit.
Certo
Errado
Conforme a ABNT NBR 17006:2021, a representação ortográfica no primeiro diedro compreende a disposição, em torno da vista principal (frontal) de um objeto, de algumas ou de todas as outras cinco vistas deste objeto. Com relação à vista principal, qual alternativa apresenta a posição ERRADA da disposição das vistas?
A vista superior fica abaixo.
A vista posterior fica à esquerda ou à direita, conforme conveniência.
A vista lateral esquerda fica à esquerda e a vista lateral direita fica à direita.
A vista inferior fica acima.
A vista lateral esquerda fica à direita e a vista lateral direita fica à esquerda.
Considere as figuras A e B a seguir, extraídas da norma brasileira aplicável à representação dos métodos de projeção (NBR 17006):

Nos dois casos, A e B, considera-se que o centro de projeção situa-se a uma distância infinita, ou seja, que as projetantes são paralelas entre si.
Em A, o plano de projeção apresenta inclinação diferente em relação aos eixos coordenados e ortogonal às projetantes, e as escalas dos três eixos são diferentes.
Já B é uma projeção oblíqua na qual o plano de projeção é paralelo ao plano de coordenadas horizontal e oblíquo às projetantes.
Trata-se de ilustrações correspondentes a projeções
axonométricas, sendo A trimétrica e B isométrica.
em perspectiva, sendo A axonométrica e B isométrica.
em perspectiva, sendo A trimétrica e B isométrica.
axonométricas, sendo A trimétrica e B planométrica.
A em perspectiva e B axonométrica isométrica.
O Sistema de Projeção Universal Transversa de Mercator (UTM) é um sistema utilizado internacionalmente para representação da superfície da Terra.
Considere que as coordenadas dos pontos A e B estão na mesma zona, A = (731243 m E; 7020650 m S) e B = (791243 m E; 7100650 m S)
Assinale a alternativa que apresenta corretamente a distância linear entre os pontos A e B.
60 km
80 km
100 km
120 km
140 km
