O Estádio Governador Magalhães Pinto, popularmente conhecido como Estádio do Mineirão, localizado na capital do Estado de Minas Gerais, Belo Horizonte, foi renovado em 2014 para a Copa do Mundo de 2014. A proposta do escritório BCMF Arquitetos seguiu as recomendações da FIFA para a criação de Ecoarenas e buscou qualificar o diálogo com a paisagem cultural da região e integrar o projeto ao conjunto Urbanístico-Arquitetônico da Lagoa da Pampulha. O projeto contempla também soluções sustentáveis, tomadas com o intuito de minimizar os impactos do estádio no meio à sua volta, tendo sido o primeiro estádio do Brasil (e o segundo do mundo) a obter o certificado LEED PLATINUM, certificação que determina benefícios econômicos, sociais e ambientais aos projetos.

NÃO representa um benefício sustentável ambiental utilizado nesse projeto:

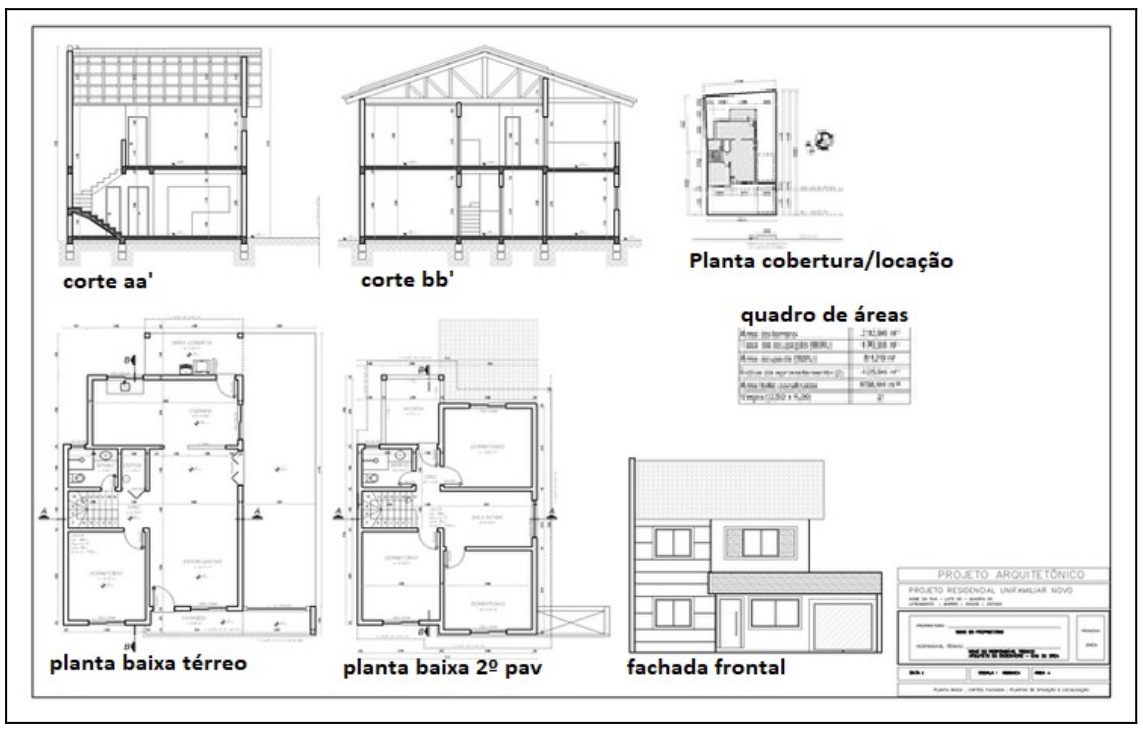

Observe a imagem abaixo, de um projeto de arquitetura residencial.

Prancha de um projeto de arquitetura. Disponível em <https://www.raquelfrantz.com.br.>. Acesso em 14.fev.2022.

Para se tornar um projeto legal, deveriam ser incluídos nessa prancha:

Os estudos sobre Layout versam sobre a estruturação e/ou reestruturação de espaços físicos das empresas. Nesse contexto temos o tipo de técnica de arranjo físico que privilegia a comunicação, mas, por apresentar dificuldades disciplinares, não é indicada para tarefas que exijam grande concentração. Indique qual entre as opções abaixo diz respeito esse tipo de arranjo:

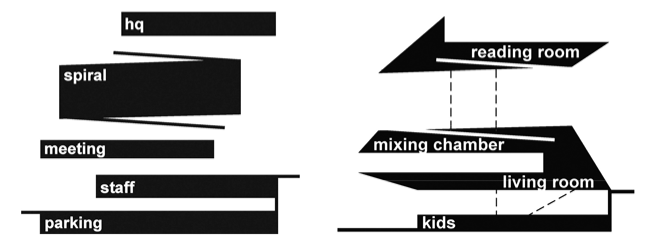

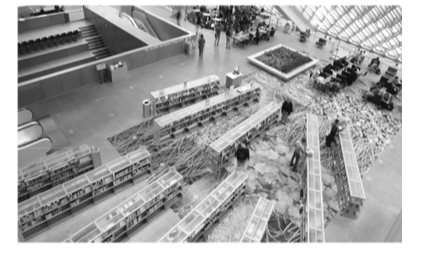

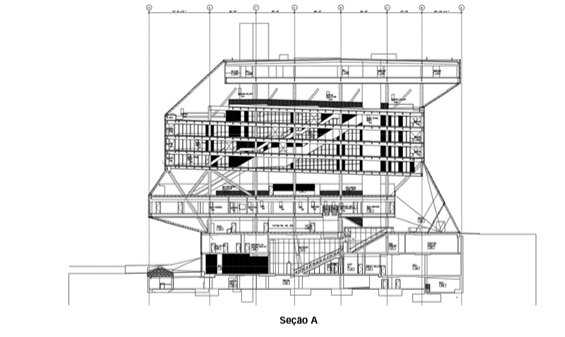

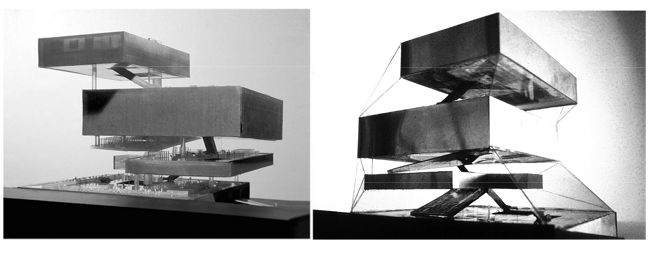

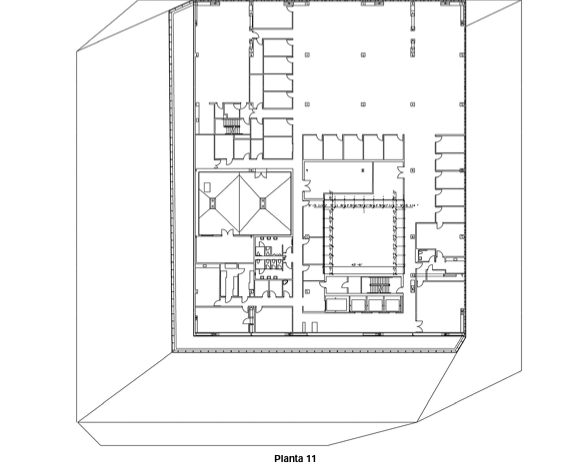

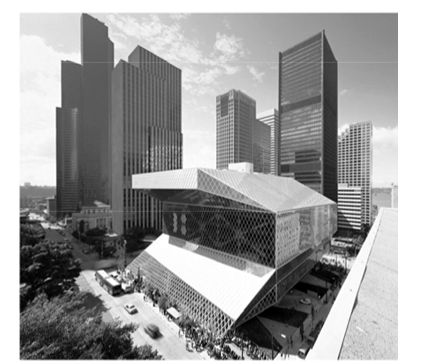

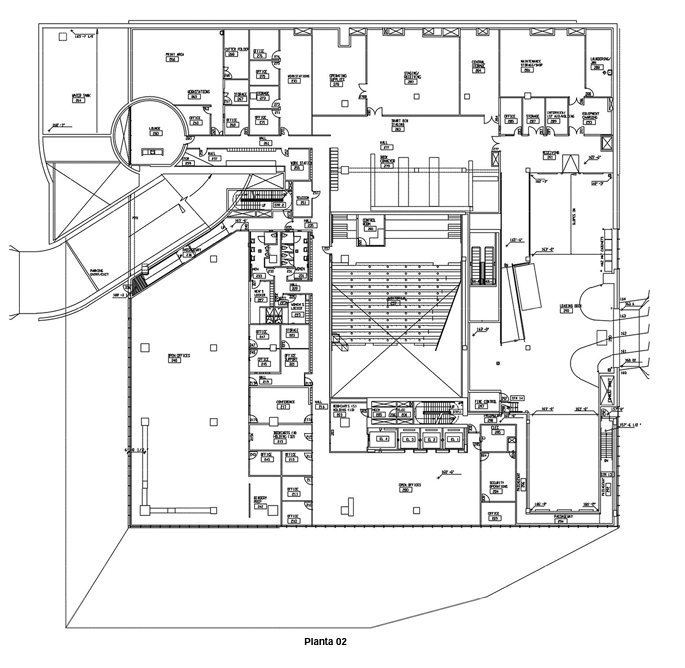

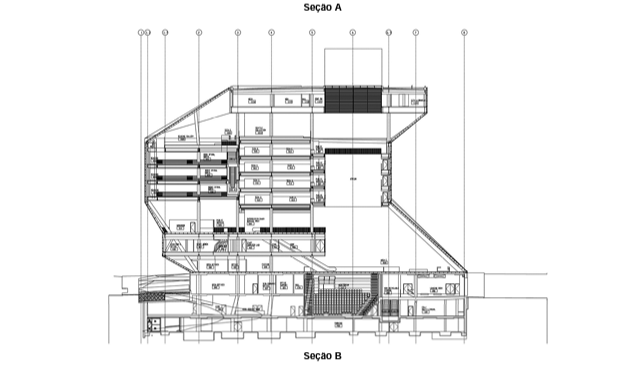

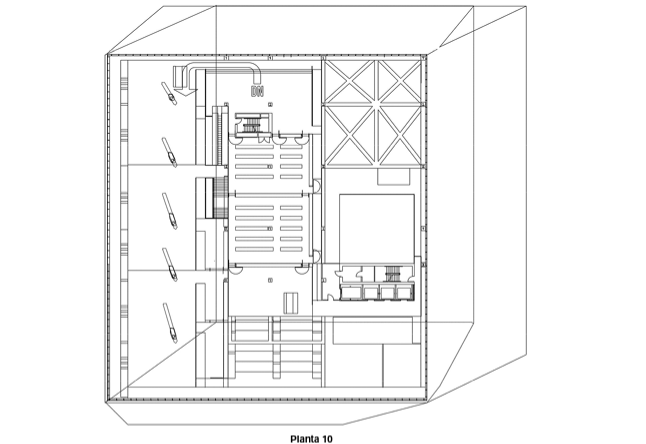

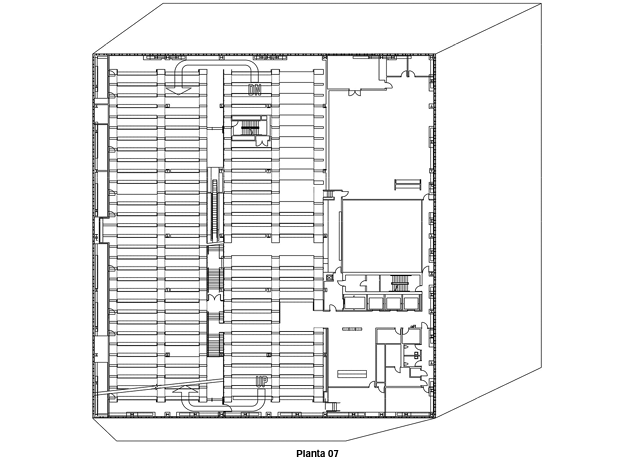

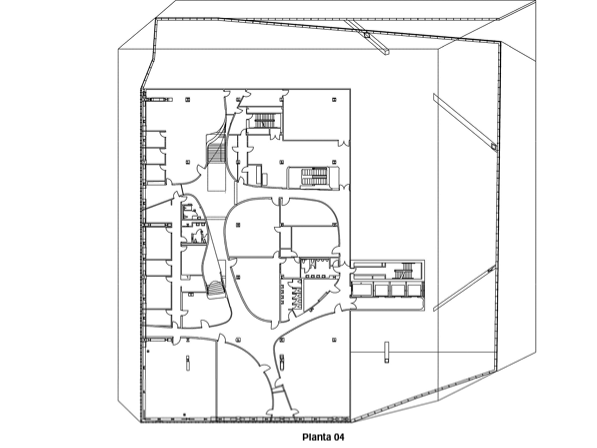

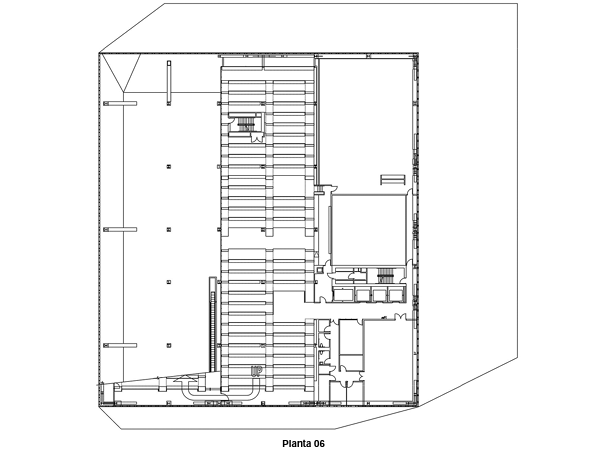

Considere a seguir os desenhos e as imagens da Biblioteca Central de Seattle (2004), Estados Unidos, do arquiteto Rem Koolhaas (OMA/LMN).

Observação: Os termos em inglês não prejudicam a resolução da questão.

Em relação aos princípios dessa arquitetura, considere:

I. Intercalam-se, na vertical, camadas de vazios “vibrantes” – praças da multidão – e espaços da clausura – como nas câmaras escuras e nos corredores de “hieróglifos” silenciosos das pirâmides.

II. Uma sequência de escadas rolantes na vertical garante uma passagem tênue e fluida entre camadas, favorecendo o entrelaçamento entre elas. Uma espiral de vários andares, abrigando o acervo da biblioteca, complementa o papel das escadas rolantes.

III. A presença das escadas rolantes articulando diretamente as três praças, além da espiral dos livros, facilita e acentua a circulação na vertical, o que favorece as trocas entre os ambientes, dinamizando-os.

IV. A superposição dos andares no típico high rise − arranha-céu − americano é mais sensível (a geometria fornece sombra e luz natural, onde desejável) do que contextual (cada lado reage de maneira diferente às condições urbanas específicas) ou icônico.

Está correto o que se afirma em

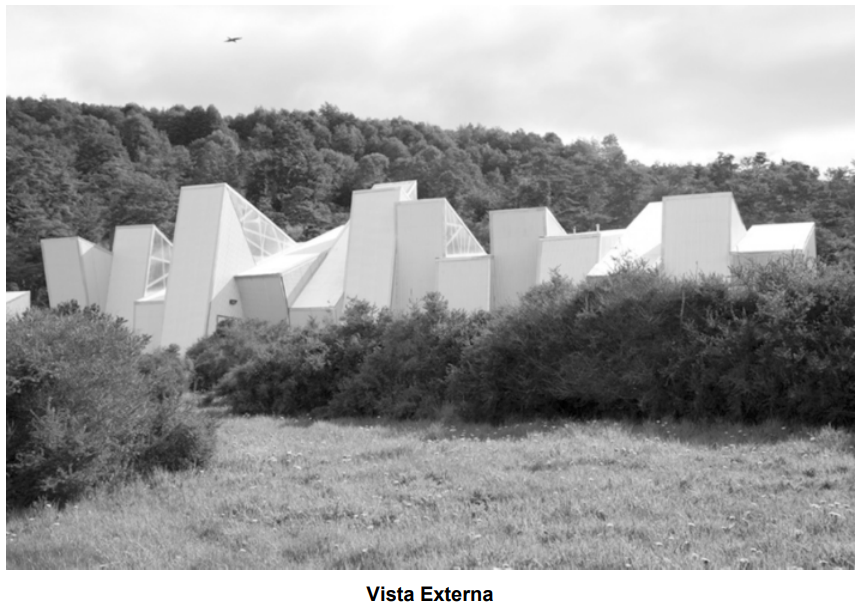

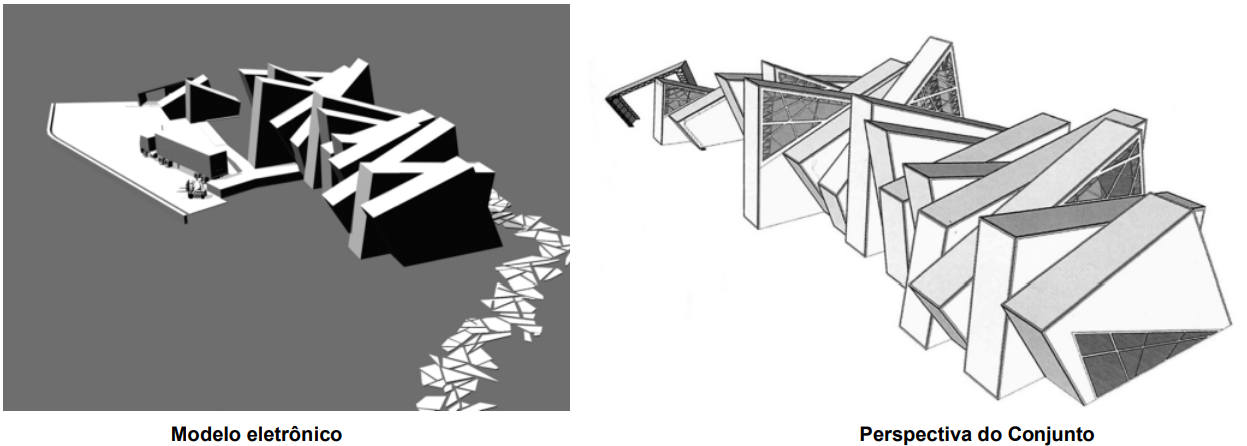

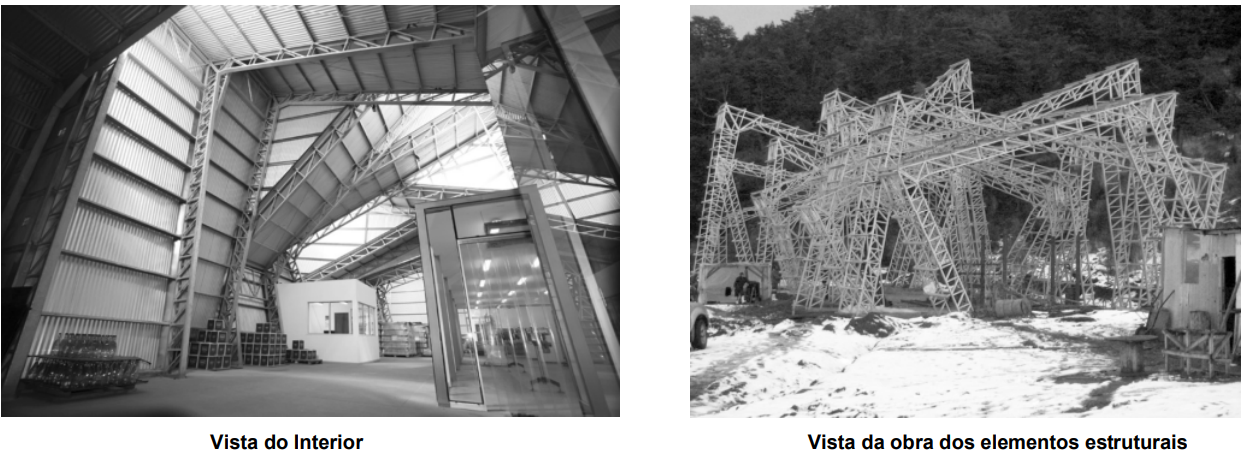

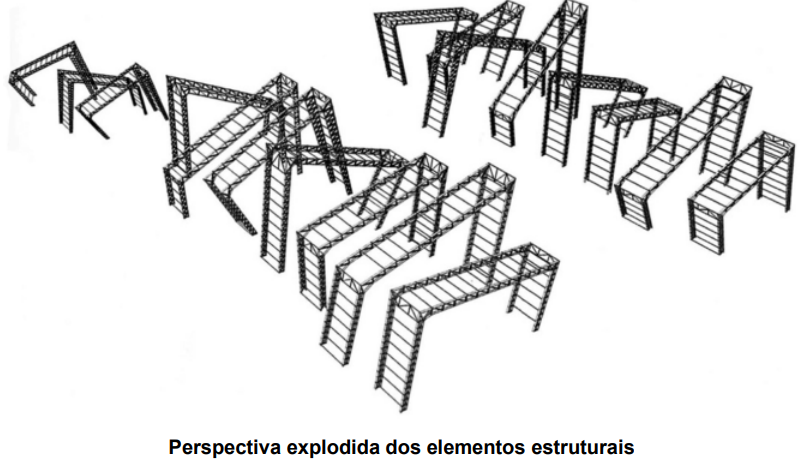

Giulio Carlo Argan demonstrou, em seu texto “Sobre o conceito de tipologia arquitetônica” (1962), que a tipologia não é somente um mero sistema de classificação ou catalogação, mas sim está intimamente vinculada ao processo criativo em arquitetura. Rafael Moneo por sua vez, em “Sobre tipologia” (1978), defende que o conceito de tipologia implica na ideia de mudança, de transformação. Observe a seguir, os desenhos e as imagens da Planta de Água Mineral Aonni (2008) em Punta Arenas, XII Región, Chile, projeto dos arquitetos Daniel Bebin e Tomas Saxton.

Em relação à tipologia arquitetônica e estrutural dessa obra constata-se que:

I. A estrutura é resolvida por uma série de pórticos planos treliçados − geometricamente variáveis e associados em duplas – de perfis metálicos.

II. Em sistemas de superfícies flexíveis, porém resistentes à tração, compressão e esforços cortantes, a transmissão de forças se realiza através da resistência das superfícies e depende de sua forma.

III. A composição é feita pela associação contínua de treliças planas formando treliças espaciais, solução oportuna quando apoios apresentam espaçamentos muito grandes.

IV. Nessa arquitetura com geometria variável, pórticos planos de mesma geometria são associados em duplas para a configuração de módulos estáveis.

Está correto o que se afirma em

Quando da instalação de elevadores, faz-se necessário o cumprimento de alguns requisitos de segurança.

Assim, em relação à altura e largura das portas de pavimento, estas devem permitir uma entrada:

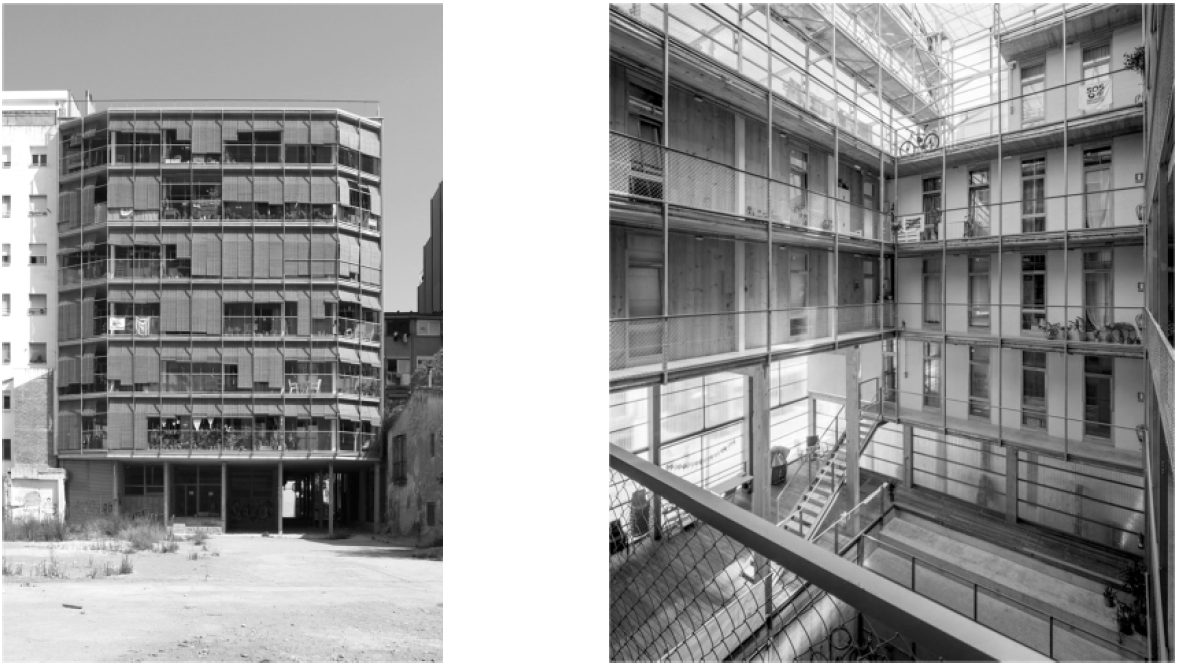

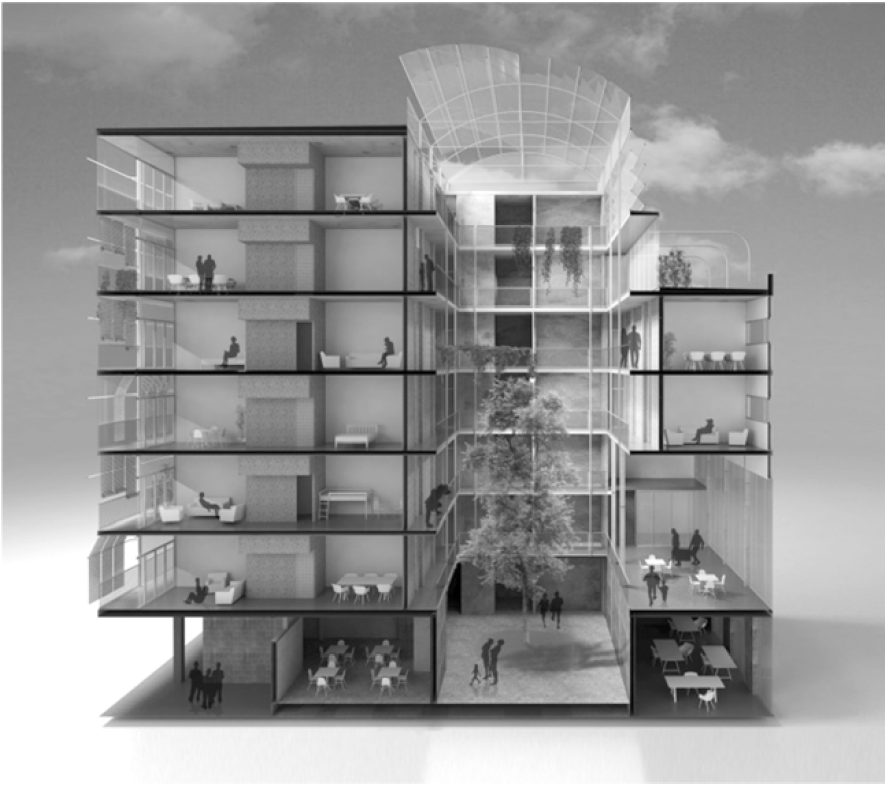

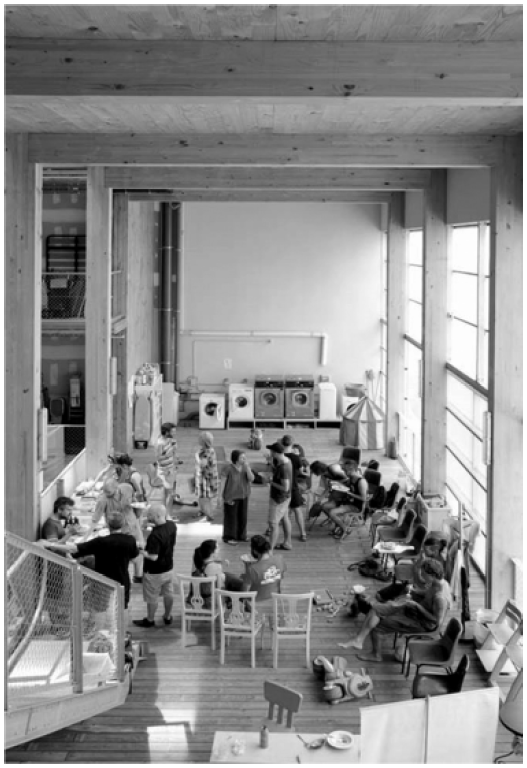

A cooperativa habitacional La Borda (2018), em Barcelona, é uma promoção auto-organizada por seus usuários para ter acesso a uma moradia digna, não especulativa e que coloca seu valor de uso ao centro, por meio de uma estrutura coletiva. Observe abaixo desenhos e imagens da obra e considere os três princípios fundamentais e transversais do projeto: 1) redefinição do programa de habitação coletiva; 2) sustentabilidade e qualidade ambiental; 3) participação do usuário.

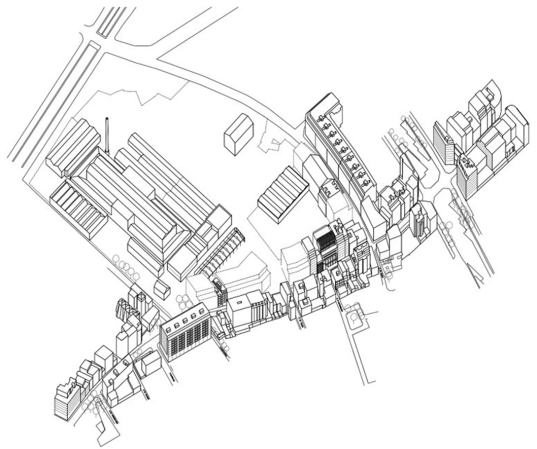

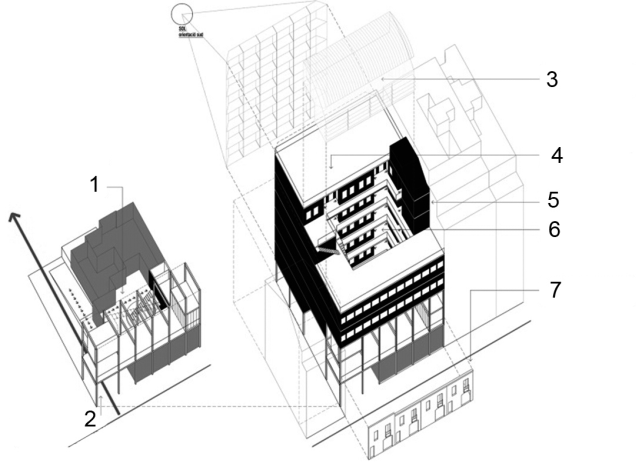

Axonométrica − Implantação

Axonométricas

Legendas:

1. Espaços comunitários no térreo.

2. Passagem e continuidade entre espaços públicos. Acesso principal do edifício.

3. Galerias, cobertura do pátio.

4. Adensar a fachada sul.

5. Volumetria que reconhece as construções vizinhas.

6. Pátio central e coração do edifício.

7. Fachada histórica.

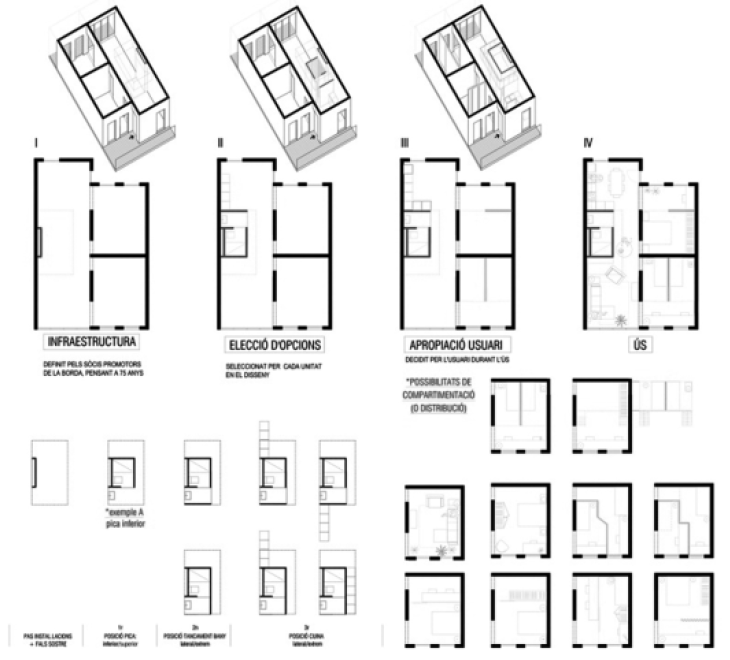

Esquemas tipológicos

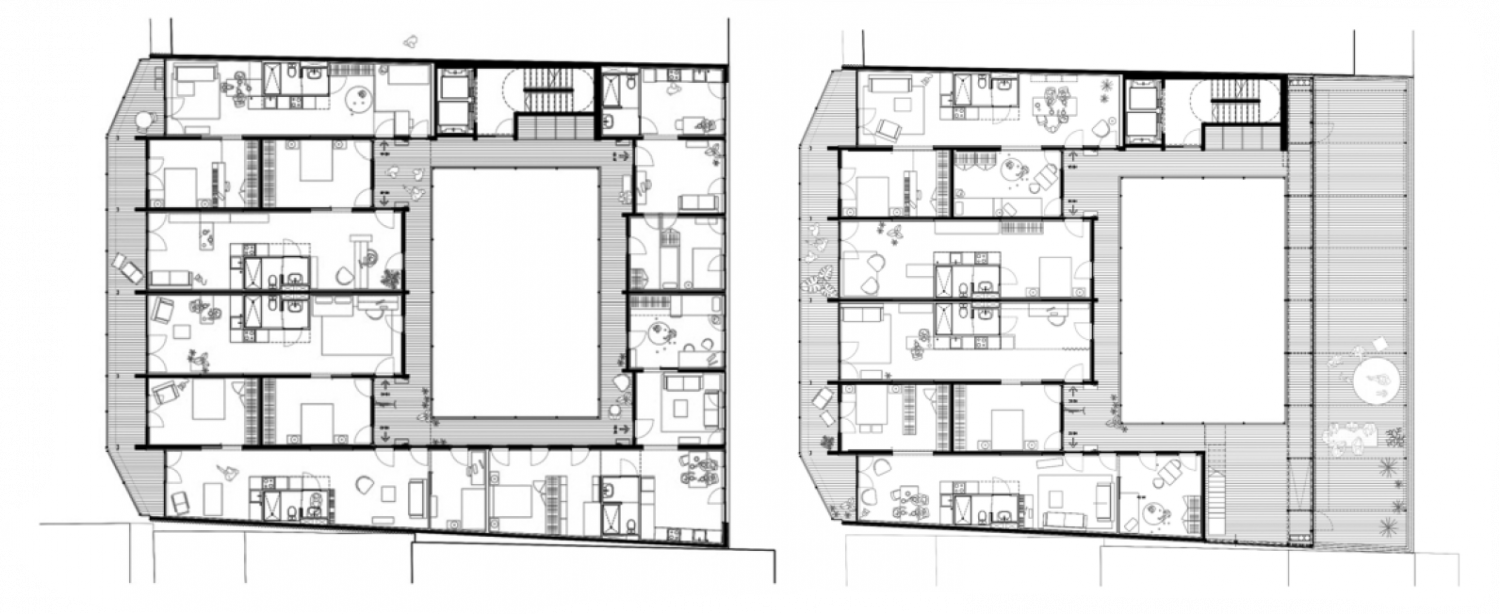

Plantas

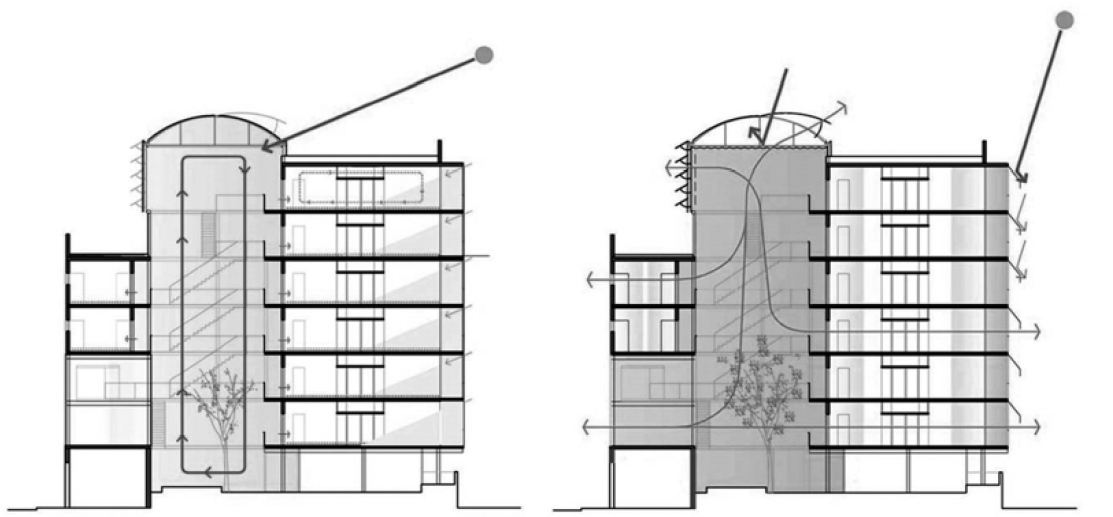

Cortes − Estratégias bioclimáticas

Inverno Verão

Em relação ao processo de desenvolvimento e ao resultado alcançado, constata-se que:

I. O programa de edificações propõe moradias e espaços comunitários permitindo que o morar se estenda do espaço privado ao espaço público para valorizar a vida da comunidade e do bairro. Estes espaços são: cozinha, sala de jantar, lavandaria, espaço multiuso, espaço para hóspedes, espaço de saúde e cuidados médicos, jardins e espaços exteriores e semiexteriores como pátio e terraços. Todos eles articulados em torno de um pátio central.

II. O edifício usa uma versão de apartamento em desnível, bastante conhecido, que foi o mais popular, junto com outro tipo maior, de dois pavimentos. Os apartamentos são agrupados em um bloco principal, e os equipamentos de uso comum ficam em um segundo bloco adjacente e conectado em ângulo reto.

III. O projeto procurou gerar o menor impacto ambiental possível, tanto do ponto de vista da construção quanto do seu funcionamento e sua manutenção. A estratégia inicial para reduzir a demanda energética consistiu na otimização do programa, renunciando à construção de um estacionamento subterrâneo e coletivizando os serviços para reduzir a superfície das unidades habitacionais.

IV. Em vez do espaço neutro de jardins comunitários, o pátio interno se torna um local ativo. Jardins privativos para os apartamentos, aos pares no pavimento térreo ou no segundo pavimento, são cortados por uma rede de passeios para pedestres que leva às entradas. A galeria, ou rua aérea, é ampla e sua localização no lado dos jardins privativos, torna seu uso ambivalente.

Está correto o que se afirma APENAS em

O layout de ocupação de um andar de uso administrativo em um edifício público será inteiramente remodelado, havendo ambientes que requerem acessibilidade e outros de uso muito restrito, que estão dispensados dessa exigência. Segundo a normatização técnica aplicável às larguras de porta, (i) a largura mínima de portas de ambientes de uso muito restrito (ii) a variação de largura entre portas padronizadas e (iii) a largura mínima de passagem para pessoas em cadeira de rodas, prescrita para ambientes acessíveis, serão:

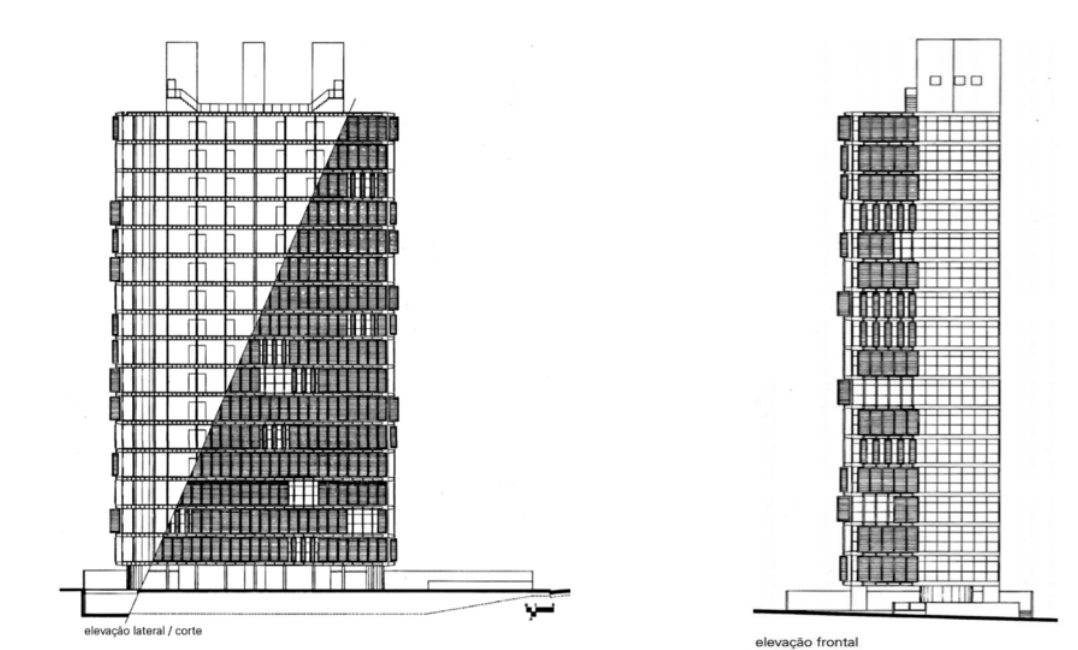

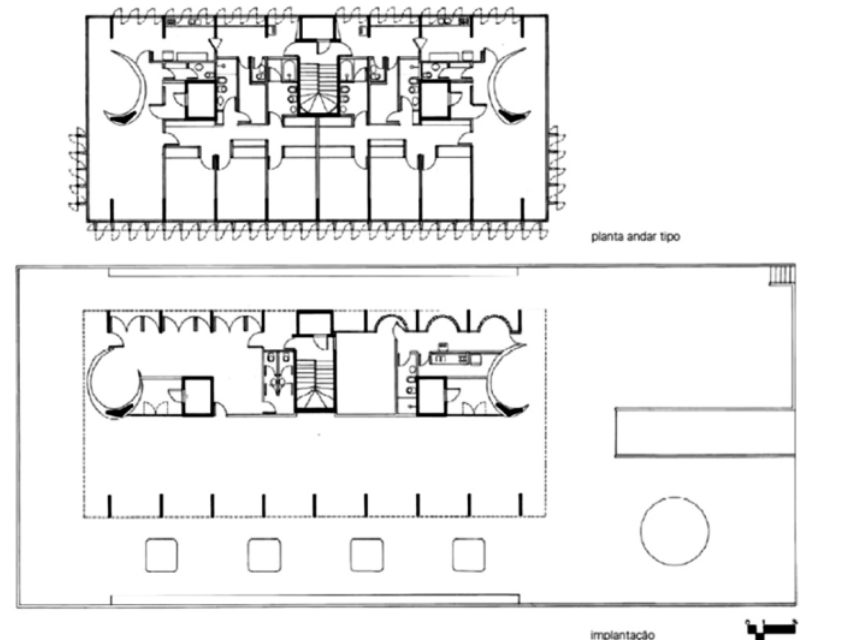

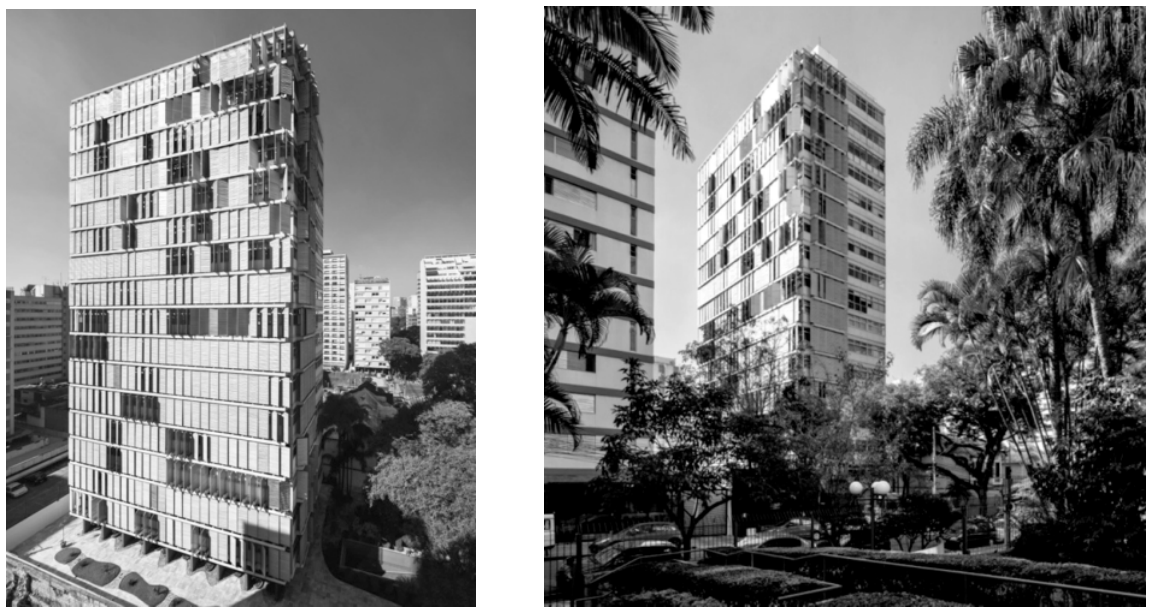

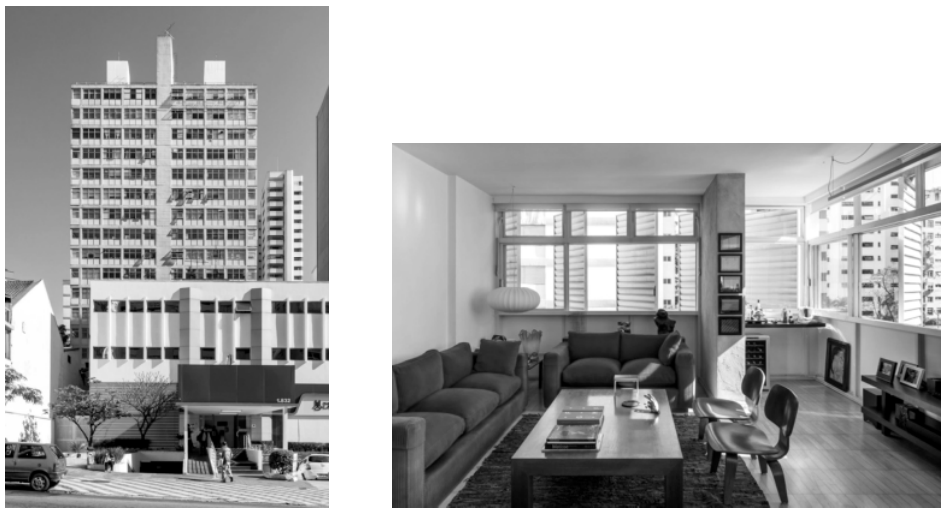

Observe a seguir, os desenhos e as imagens do Edifício Abaeté (1963), em São Paulo, obra do arquiteto Abrahão Sanovicz.

Em relação aos princípios e características dessa arquitetura, constata-se que

Na elaboração do projeto de elevadores, o profissional deve levar em consideração a capacidade de tráfego. Entre todas as atividades previstas para a circulação vertical, há o percentual mínimo da população usuária do edifício estabelecido para o transporte em até 5 minutos. Corresponde a 6% e é considerado o tráfego predominante de descida nessa mensuração. Qual o percentual máximo para o transporte nestes mesmos parâmetros de tempo e população?

A figura a seguir apresenta o Instituto do Mundo Árabe, projeto arquitetônico do arquiteto francês Jean Nouvel (1945), inaugurado em Paris no ano de 1987. É um dos marcos arquitetônicos do último quartel do século XX que dialoga com a tecnologia construtiva e os princípios ecológicos.

Fonte: https://www.archdaily.com.br/br/625393/em-foco-jean-nouvel.

Neste sentido, assinale a alternativa correta que apresenta uma característica fundamental da noção de eficiência energética e da sustentabilidade aplica ao projeto de arquitetura identificada nesta proposição arquitetônica, especificamente no revestimento das fachadas do bloco vertical.

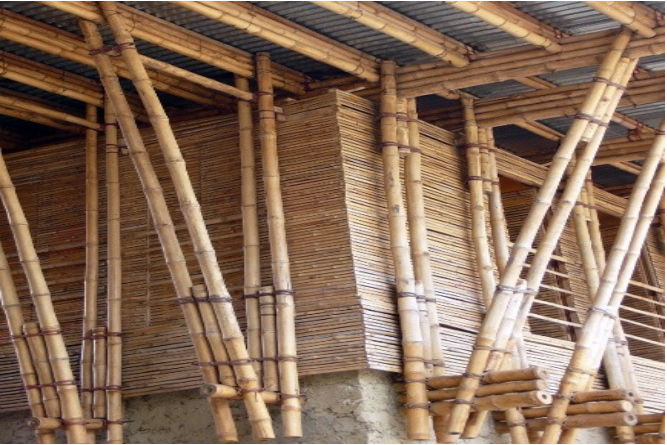

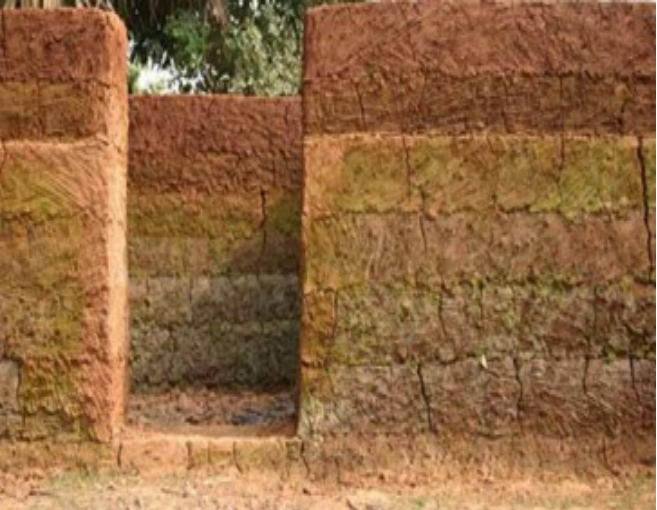

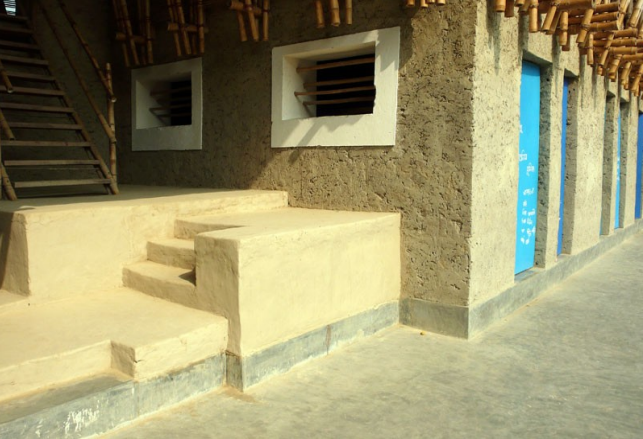

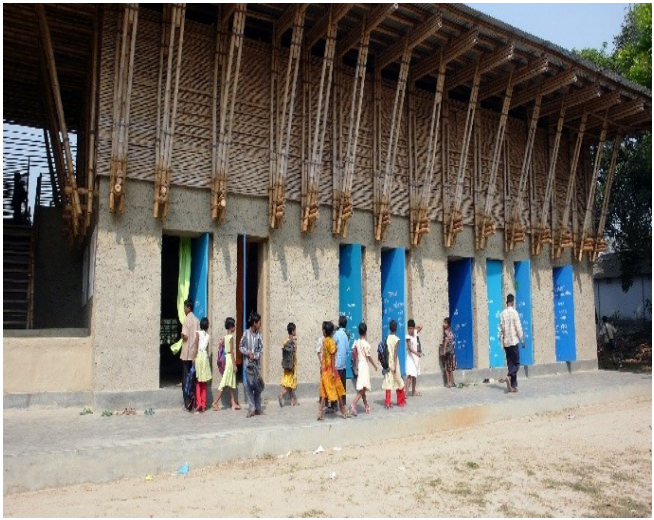

Observe as imagens da escola METI – Modern Education and Training Institute (2005), de Anna Heringer (Áustria) e Eike Roswag (Alemanha), situada em Rudrapur, ao norte de Bangladesh.

Inspirados pela arquitetura vernacular, materiais regionais e mão de obra especializada local, esse projeto de arquitetura bioclimática utiliza duas técnicas construtivas sustentáveis, a saber:

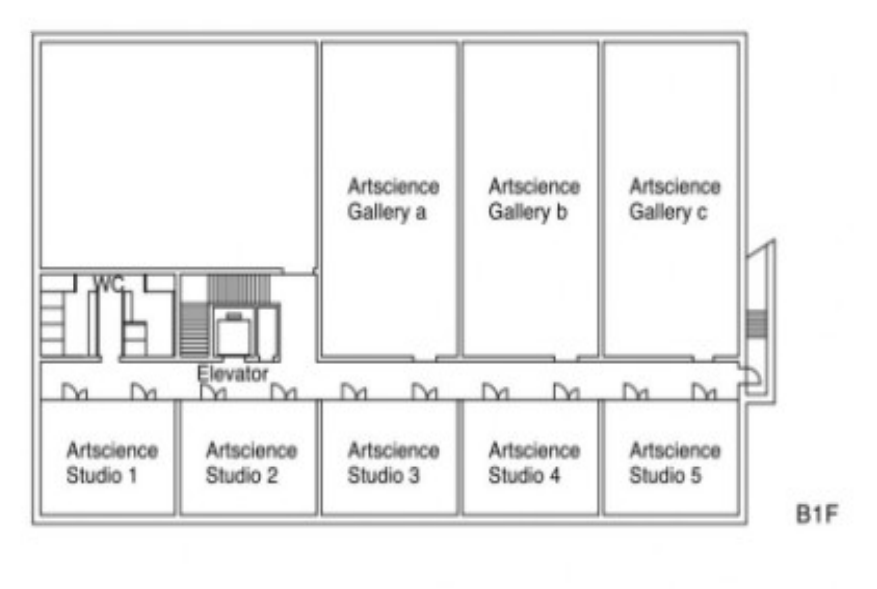

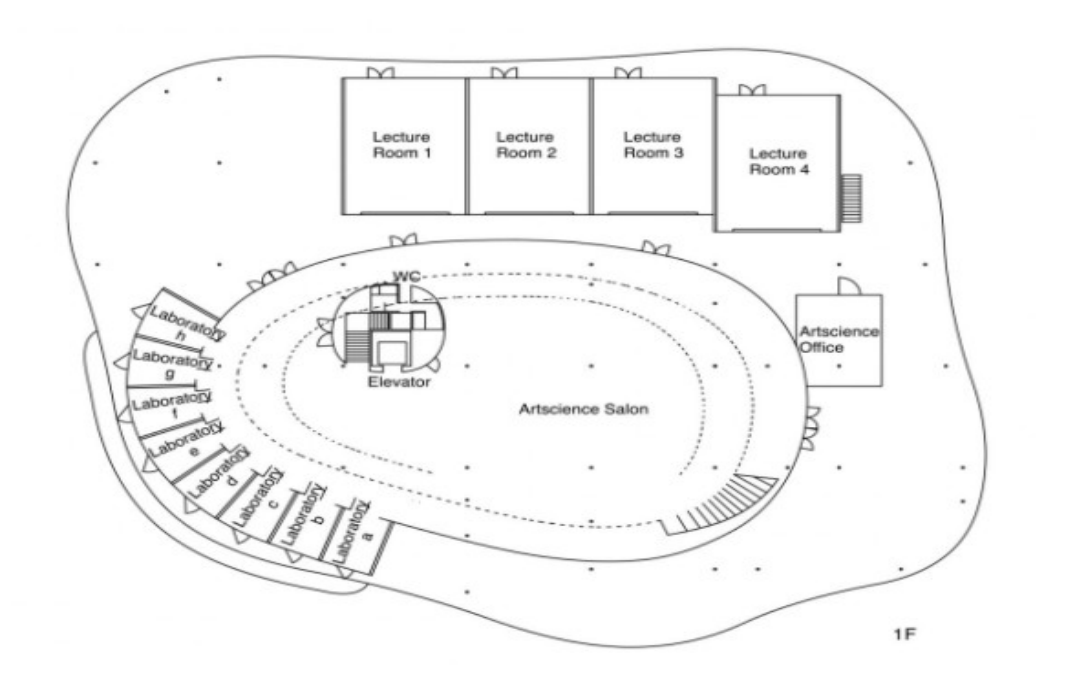

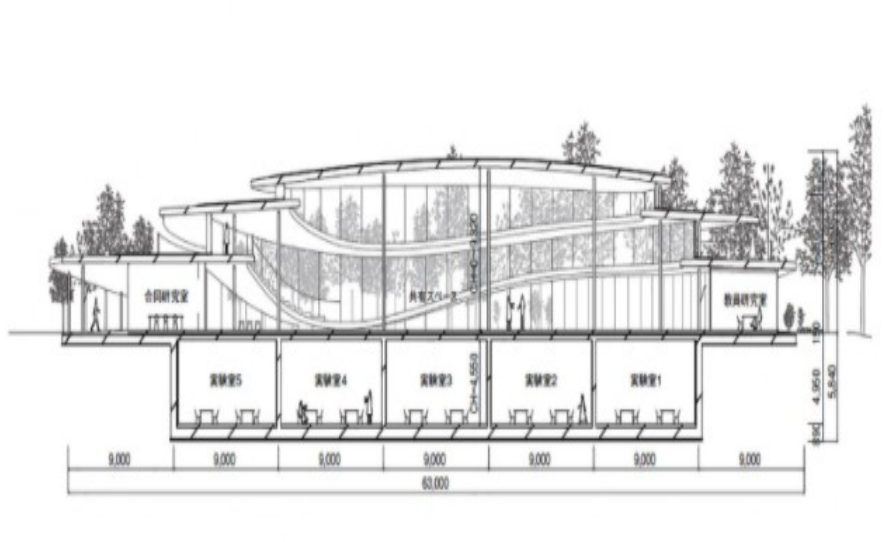

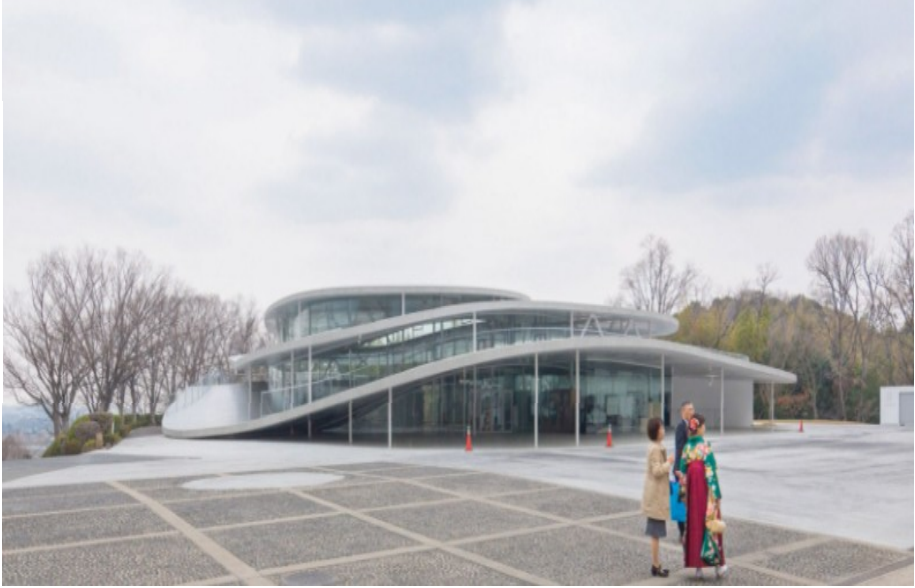

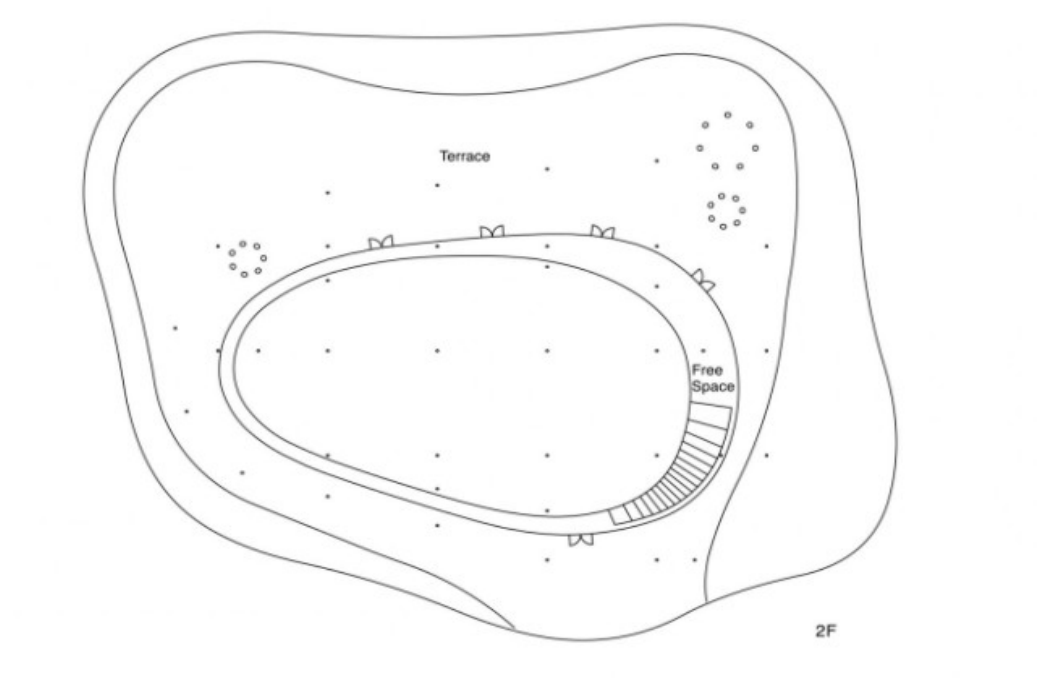

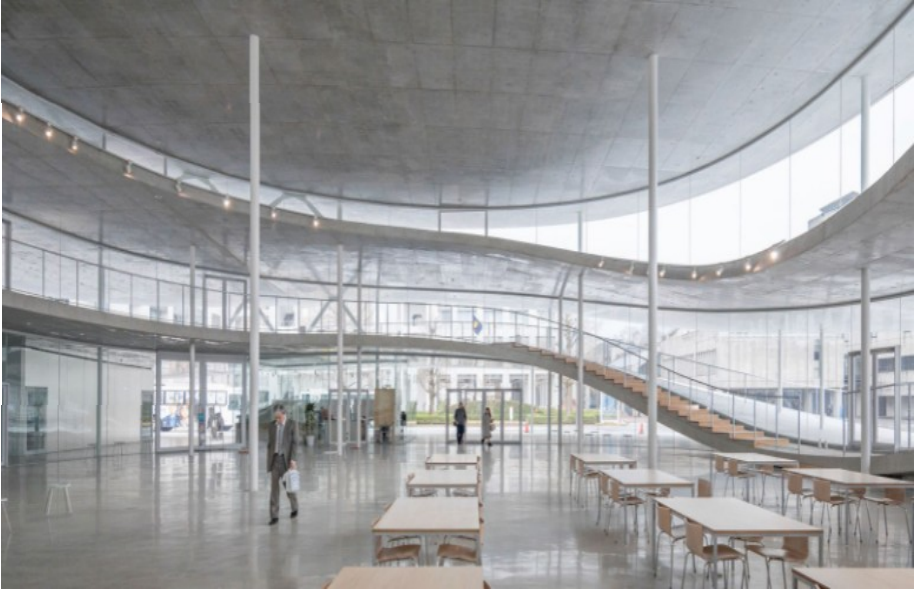

Observe as imagens da Faculdade de Artes e Ciências da Universidade de Artes de Osaka, no Japão, projetada pela arquiteta Kazuyo Sejima.

As imagens apresentadas indicam que

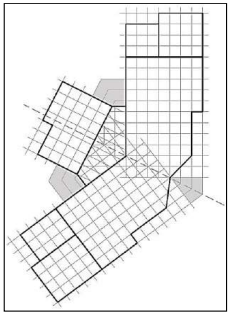

Baseado no sistema de referência, através do quadriculado modular de referência, o projeto modular permite coordenar a posição e as dimensões dos componentes de construção, facilitando a realização do projeto, simplificando sua representação, bem como a montagem dos componentes na execução da obra, reduzindo, assim, a ocorrência de cortes.

(Amorim, Kapp e Eksterman, 2010. Adaptado.)

Com base na análise do projeto, que segue o conceito explicitado, estão presentes no estudo demarcado pelas hachuras na cor cinza:

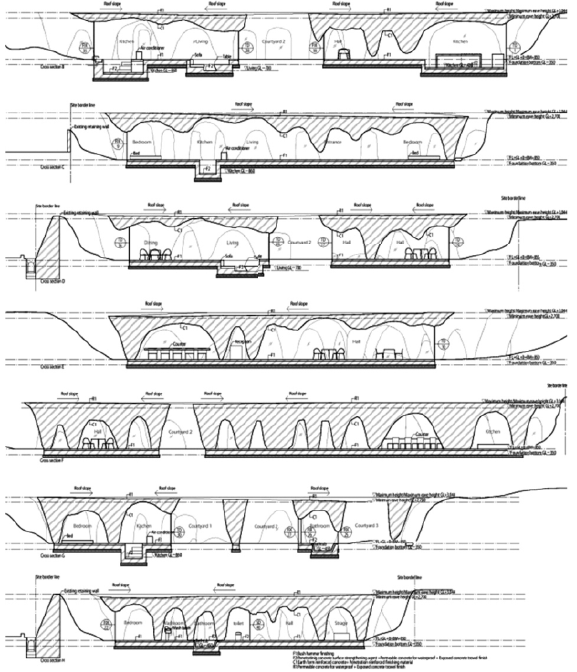

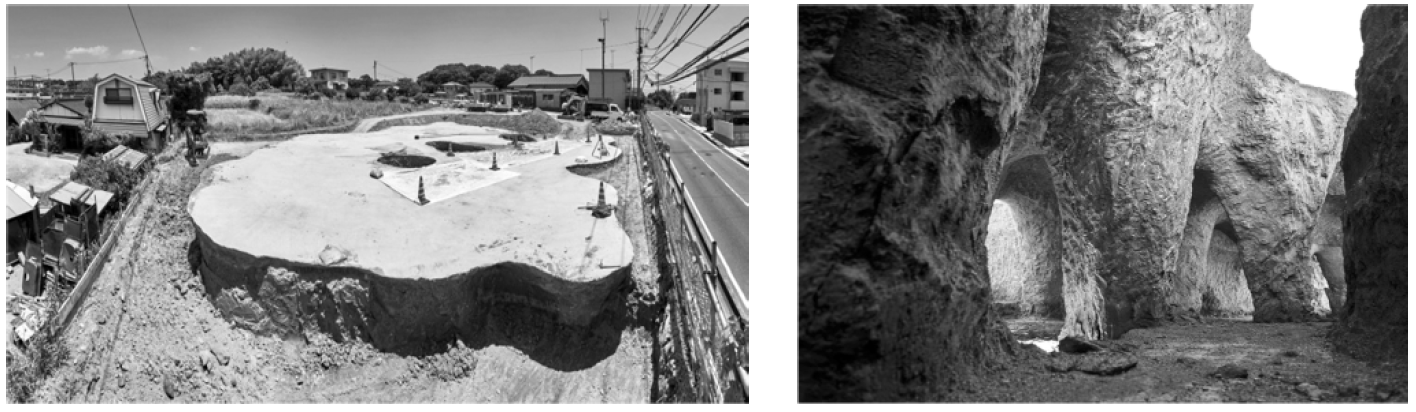

Observe abaixo desenhos e imagens da obra que é ao mesmo tempo uma residência e um restaurante (2022), em Yamaguchi, Japão, do arquiteto Junya Ishigami.

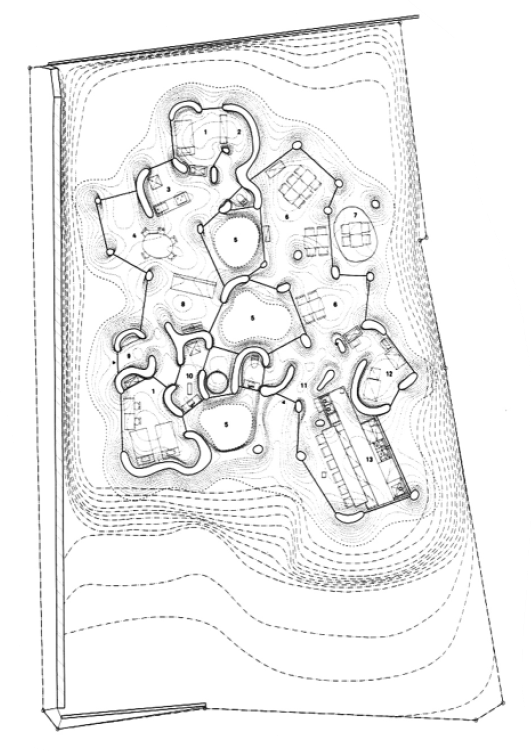

Planta

Cortes

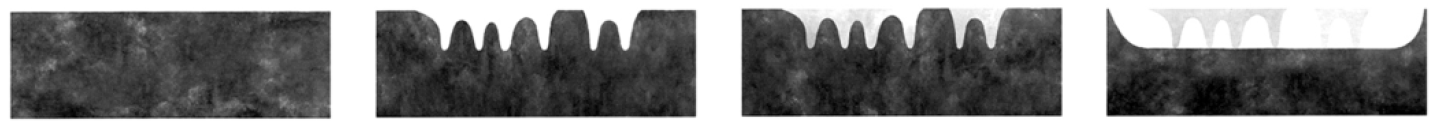

Processo de construção em corte

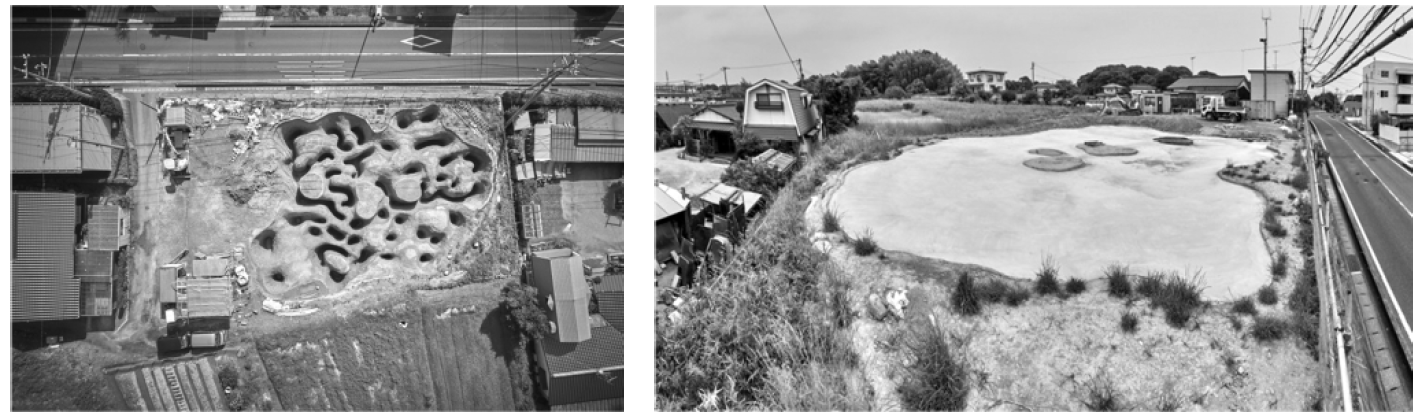

Etapas da Construção − 01 Etapas da Construção − 02

Etapas da Construção − 03 Etapas da Construção − 04

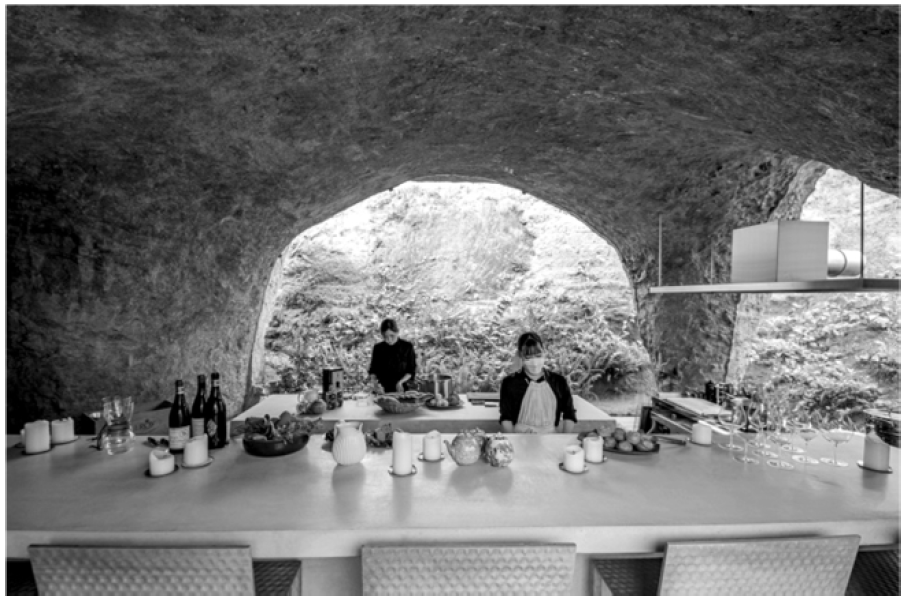

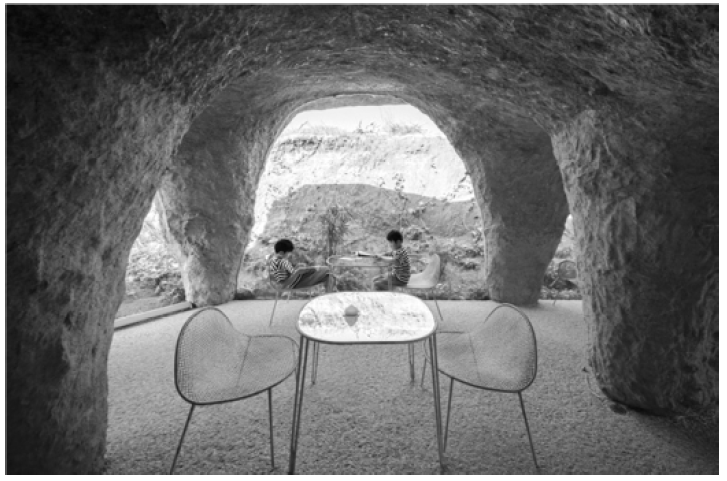

Interior da Cozinha − Restaurante

Interior da Casa

Em relação aos princípios e às características dessa arquitetura, constata-se que

I. O partido do projeto foi pensado para a melhor integração com o seu entorno e contemplação das visuais em um lugar nada comum. O conceito da implantação permite ao usuário percorrer toda volta e assim descobrir as diferentes vistas da paisagem ao longo do percurso.

II. Como estratégias bioclimáticas, a cobertura levemente solta dos volumes permite a ventilação permanente, iluminação natural indireta e a existência de um jardim interno totalmente aberto que colabora com a umidade gerada pela evapotranspiração das plantas.

III. Com relação à construção, foi concebido um processo de constante compartilhamento, assentimento e referenciamento das imprecisões e acidentes ocorridos no local para criar uma arquitetura que internaliza as distorções e incertezas naturais.

IV. Trata-se de uma arquitetura cujo peso aumenta com o tempo, que não é artificialmente lisa, mas sim algo com a aspereza da natureza. As cozinhas autênticas exigem um lugar assim, que pareça que já estava lá e lá continuará por mais tempo.

Está correto o que se afirma em

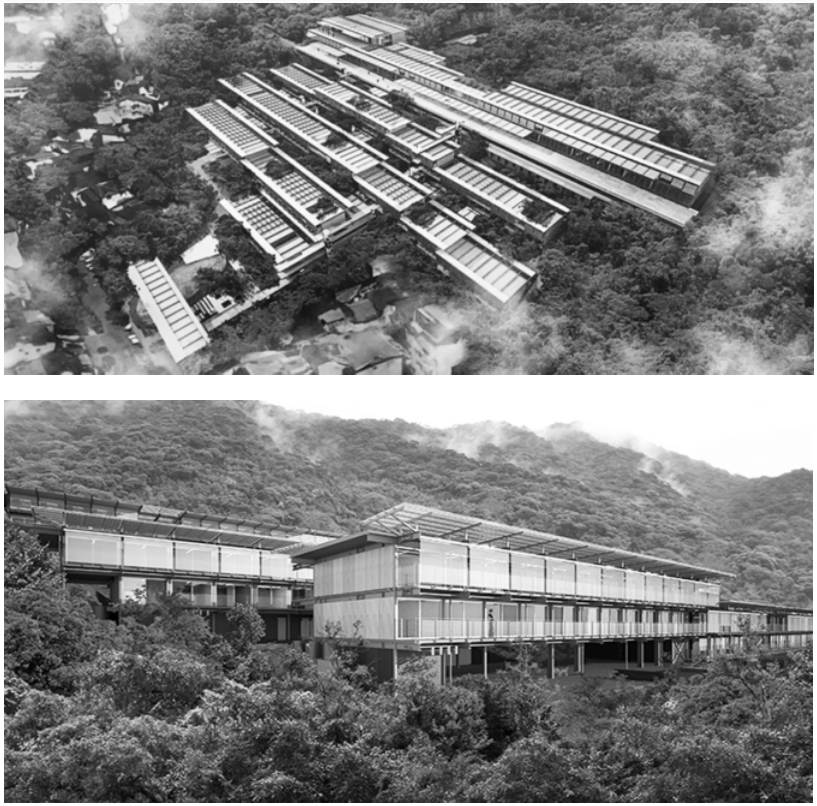

Observe a seguir, os desenhos e as imagens do Instituto Nacional de Matemática Pura e Aplicada − IMPA (2015), Rio de Janeiro, projeto do escritório Andrade Morettin Arquitetos Associados.

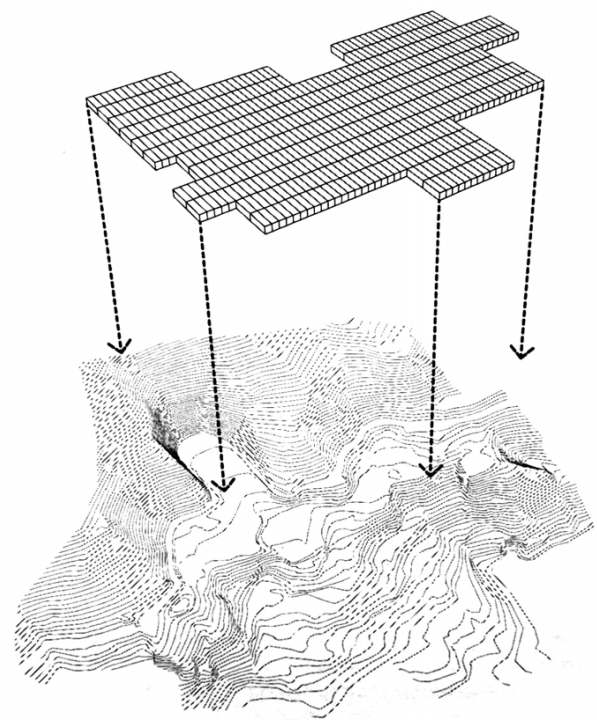

Construção da Matriz Espacial − Etapa 1

Legenda:

1. Placas solares fotovoltaicas.

2. Brises horizontais.

3. Cobertura translúcida.

4. Ventilação superior.

5. Ventilação de conforto.

6. Ventilação de base.

7. Iluminação difusa.

Na publicação do trabalho, os autores afirmam: “Queríamos que o projeto pudesse proporcionar uma plataforma capaz de acolher as atividades do instituto com grande flexibilidade, tanto no espaço quanto no tempo. Com esse objetivo em mente, aventamos a possibilidade de conceber um sistema construído a partir de módulos com grande capacidade de se especializar para atender a distintas demandas”. Sobre os conceitos deste projeto, é correto afirmar que

As especificações técnicas e os detalhamentos corretos de um projeto de mobiliário são fundamentais para a execução do projeto de interiores. Nos desenhos de cortes do detalhamento, podemos identificar medidas de:

Um designer de interiores, indicou lâmpadas com IRC de 60% sobre uma gôndola de supermercado onde ficarão expostas frutas e legumes em sua maioria de cor vermelha. Sobre a especificação dessas lâmpadas é CORRETO afirmar:

Observe as imagens.

Trata-se de uma intervenção de requalificação da Ladeira da Barroquinha, em Salvador, desenvolvida pelo Metro Arquitetos Associados. Está próxima à Baía de Todos os Santos e é utilizada como percurso turístico e comercial, ligando-se ainda ao transporte coletivo. A intervenção se caracteriza por

Observe as imagens de uma capela situada em um vinhedo na Àfrica do Sul, de autoria do arquiteto sul-africano Coetzee Steyn, do Steyn Studio.

Buscando a inspiração no Salmo 36:7 (“Como é precioso o teu amor, ó Deus! Toda a humanidade encontra abrigo à sombra de tuas asas”), o arquiteto projeta um edifício poético, com uma vista à cadeia de montanhas circundante, homenageando também os frontões históricos holandeses do Cabo que existem em suas paisagens rurais, no qual
