Questões de Concurso sobre Projetos

A respeito do projeto arquitetônico, analisar os itens.

I. Na representação do lavatório de um banheiro, podem ser utilizadas linhas para definir o balcão e um bloco para a louça do lavatório propriamente dito. As linhas de contorno, da grande maioria dos equipamentos fixos, são de espessura média (entre 0,30 e 0,40mm) e seus detalhes são representados por linhas finas (entre 0,1mm e 0,2mm).

II. Ao representar os elementos das esquadrias que faceiam as paredes, como marcos e guarnições, devemos lembrar que, se essas últimas forem representadas por linhas grossas, elas irão parcialmente se sobrepor às linhas desses elementos, diminuindo suas dimensões visuais (após a impressão).

III. Os elementos da construção situados acima do plano de corte da planta baixa e, por consequência, não visíveis, devem ser representados em projeção por meio de linhas pontilhadas ou de linha traço um ponto, como as louças sanitárias, pias e tanques, por exemplo.

Está CORRETO o que se afirma:

Na imagem abaixo, que apresenta o esquema geral de um vão e seus elementos, as letras A e D representam, respectivamente:

Figura 02 – esquema geral de um vão e seus elementos Sem escala

Quando analisadas sob o ponto de vista dos sistemas dos espaços livres públicos e de sua qualificação, as Soluções Baseadas na Natureza (SBN) podem ser verificadas nos projetos implantados de parques, praças e demais categorias de espaços urbanos. De acordo com suas linhas de concepção e projeto, há diversos tipos de parques, que podem ser encontrados em diferentes cidades do Brasil. De forma geral, classificam-se os espaços em parques ecléticos, modernos e contemporâneos, tomando-se como base a estrutura formal, o programa, o arranjo espacial, a utilização pelas pessoas, os equipamentos e o tratamento com vegetação.

Nesse sentido, no Brasil, um parque de concepção contemporânea, quando atende a preceitos ecológicos de preservação ambiental, responde também aos preceitos das SBN, apresentando como principais características o fato de ser

Observe as fotografias de exemplares da arquitetura moderna no Brasil, e assinale a alternativa que apresenta os nomes dos autores de cada uma delas:

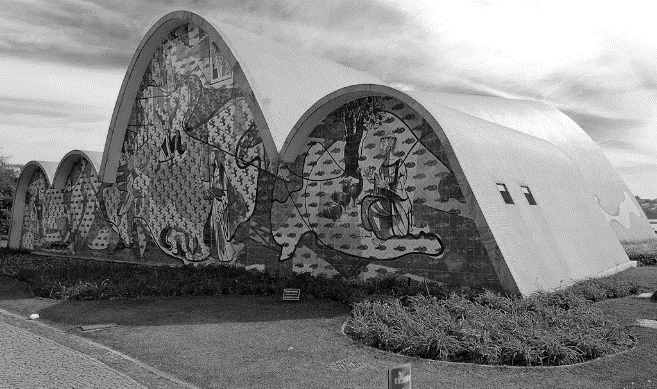

1. Igreja da Pampulha

Fonte: https://www.archdaily.com.br/br/01-83469/classicos-da-arquitetura- igreja-da-pampulha-slash-oscar-niemeyer

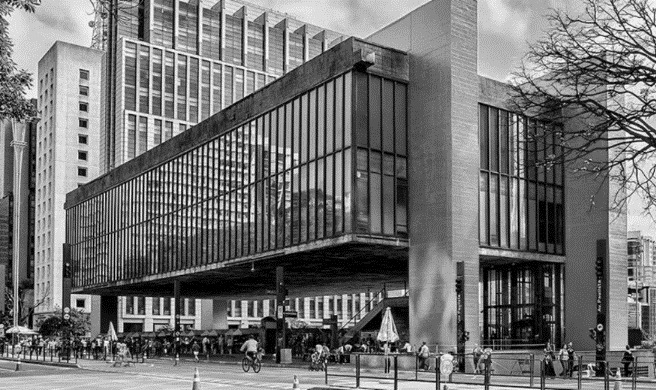

2. Museu de Arte de São Paulo – MASP

Fonte:https://harpersbazaar.uol.com.br/cultura/tres-curiosidades-sobre-a-construcao-do-masp/

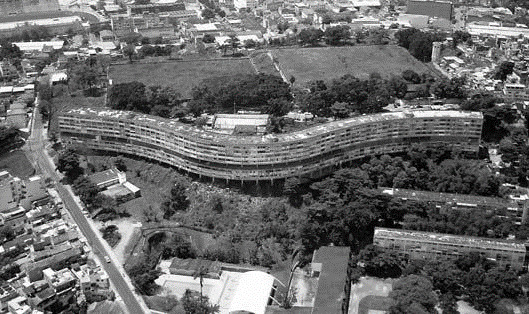

3. Conjunto Residencial Prefeito Mendes de Moraes (o Pedregulho)

Fonte: https://diariodorio.com/historia-do-pedregulho-conjunto-residencial-prefeito-mendes-de-moraes/

A comunicação do edifício com o seu usuário se dá através de suportes da comunicação visual que precisam levar em consideração quem é o usuário do ambiente, suas condições fisiológicas e sensoriais para, então, projetar de maneira adequada sua experiência naquele lugar. No que se refere ao desenvolvimento de projetos de comunicação visual, analise as afirmativas seguintes.

I. Os projetos de comunicação visual necessitam de elementos identificativos, como palavras e cores, que dão identidade aos lugares; elementos direcionais, como setas, que organizam o fluxo e a navegação das pessoas por dentro das edificações; e elementos informativos, que, com textos, comunicam quais as rotinas e regramentos do uso do espaço.

II. O projeto de Design Gráfico para Ambientes é pensado para suprir todas as necessidades de comunicação em espaços tridimensionais.

III. O projeto de comunicação visual voltado para ambientação se diferencia dos projetos convencionais de arquitetura de interiores pelo fato de utilizar elementos do design gráfico (marca, cor, tipografia, grafismo e imagem) como recursos para criar ambientes diferenciados e de fácil identificação.

Está(ão) correta(s)

Uma edificação residencial multifamiliar construída em um terreno de 450,00m² possui área total construída de 1.300,00m², distribuídos em 4 pavimentos de mesma projeção. A Taxa de Ocupação desse edifício é:

Assinale a opção que apresenta somente exemplos de objetos relacionados a ambientes internos do projeto arquitetônico de edificação.

A respeito de divisão espacial e leiaute de ambientes em projetos arquitetônicos, assinale a opção correta.

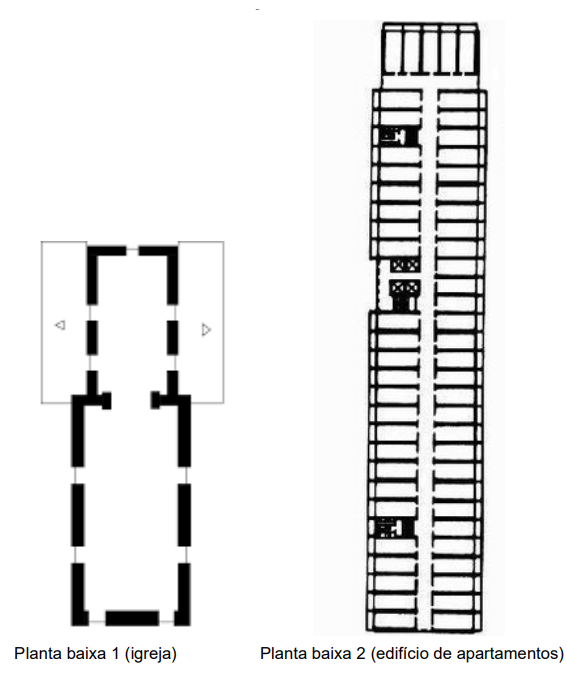

Os fatores relacionados à configuração geométrica do espaço arquitetônico envolvem desde aqueles que são mais bem observados por meio do exame de fachadas e volumes, tais como simetria, simplicidade e contraste, até os que são mais bem observados em plantas baixas, como representação do objeto e espaço arquitetônico. Há modelos de configuração que descrevem as disposições de unidades espaciais, por exemplo, as relações entre espaços e circulações em uma edificação. Considere essas informações e observe as figuras abaixo.

Com base na observação das duas plantas baixas acima, é correto afirmar que a(as)

A cromoterapia como instrumento de conforto ambiental tem sido amplamente estudada. O uso de cores tem funções terapêuticas, além de funcionar como instrumento de melhora da condição visual. No que se refere à relação entre cores e suas respectivas influências no ânimo, é CORRETO afirmar que a cor:

Quanto à instalação de elevadores unifamiliares ou de uso por pessoas com mobilidade reduzida são estabelecidas algumas aplicações como:

1. capacidade de até seis passageiros.

2. velocidade nominal de até 0,35 m/s.

3. percurso até 9 m.

Assinale a alternativa que indica todas as afirmativas corretas.

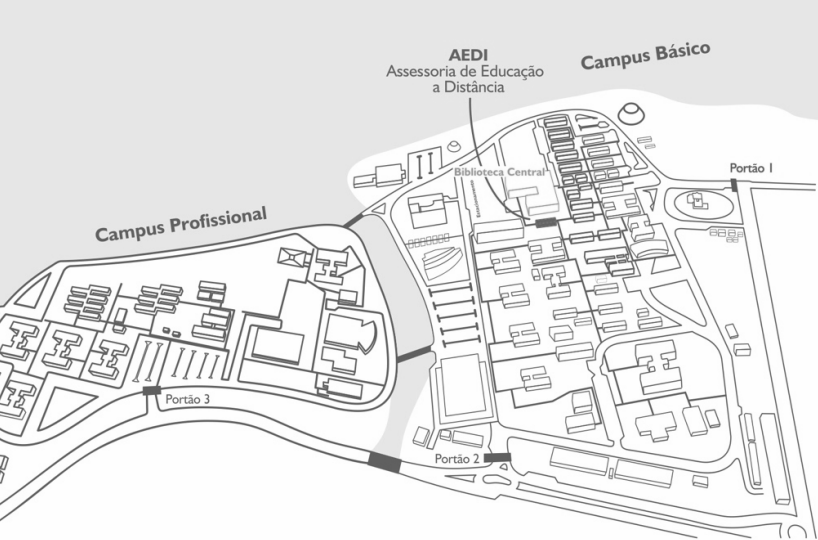

Observe a figura seguinte relativa ao projeto urbanístico da Cidade Universitária José da Silveira Netto, Campus do Guamá, de autoria do arquiteto Alcyr Meira, e que data do final dos anos de 1970.

Fonte: https://www.ppgcimes.propesp.ufpa.br/index.php/br/programa/noticias/todas/202-ppgcimes-ufpa-processoseletivo-2018-entrevista-e-defesa-do-anteprojeto-horario-e-local

Em relação às características modernistas que o desenho do projeto contém, analise os itens seguintes.

I. Prédios implantados seguindo rígido alinhamento de quadras com diversidade tipológica de edifícios.

II. Setorização de atividades por meio de edificações modulares e padronizadas.

III. Edificações isoladas e áreas abertas estabelecendo relações formais e funcionais entre os edifícios.

Está(ão) correto(s)

No interior de edificações, a circulação pode estar definida em um espaço destinado exclusivamente ao movimento ou incluída dentro de espaços concebidos para a realização de determinadas atividades. As relações entre circulações e usos dos espaços geram ambientes mais ou menos integrados ou segregados, ou seja, espaços mais isolados ou segregados e espaços mais integrados que geram níveis de privacidade diferentes.

Legenda: 1. hall; 2. estar/jantar; 3. dormitório; 4. cozinha; 5. área de serviço; 6. banheiro; 7. dormitório; 8. dormitório.

Com base na planta baixa e no gráfico acima, é correto afirmar que o(os)

Para dimensionar espaços e ambientes na Arquitetura, utilizamos como parâmetro medidas do corpo humano realizando funções. Contudo, ao contrário de épocas passadas, em que se tentou eleger cânones de medida padrão, como o Modulor, criado pelo arquiteto franco-suíço Le Corbusier, atualmente a tendência é considerar as variações físicas dos seres humanos como dados de projeto. Para isso, nos projetos de arquitetura de interiores, os dados estatísticos mais adequados são provenientes da/do:

Sobre a elaboração de projetos de arquitetura, é INCORRETO afirmar que:

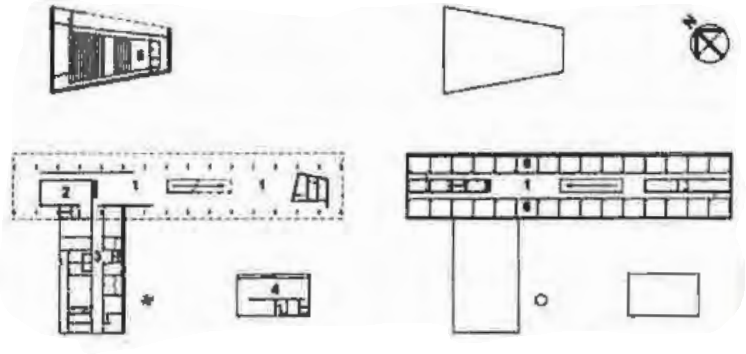

A Escola Milton Campos é um projeto do arquiteto Oscar Niemeyer, realizado em 1954, na cidade de Belo Horizonte. O conjunto de edifícios é marcado pela horizontalidade, pelo uso de elementos de proteção solar em diversas fachadas, pela grande área em pilotis para a convivência dos alunos e por um auditório com piso e coberturas curvos.

(Fonte: do autor, a partir de desenhos originais publicados em https://www.archdaily.com.br/br/755023/classicos-da-arquiteturaescola-estadual-milton-campos-oscar-niemeyer/5435f2cfc07a80203f000034)

Sobre o desenho e as informações anteriormente apresentados, leia as asserções a seguir e assinale a alternativa correta:

I- O conjunto de edifícios organiza os setores em blocos com características diferentes: o bloco principal é o único com um pavimento superior e concentra o uso educacional; o segundo bloco, com apenas um pavimento, é ocupado pelos espaços administrativos: o terceiro bloco, com menores dimensões, é ocupado pela cantina; e o quarto bloco é ocupado pelo auditório.

PORQUE

II- A divisão de setores por blocos facilita a identificação das funções e possibilita a utilização de estruturas e de circulações mais adequadas aos usos dos ambientes, permitindo grandes vãos em espaços de aglomeração de pessoas e menores vãos em espaços que necessitam de compartimentação.

O arquiteto norte-americano nascido no Canadá Frank Gehry produziu uma série de obras arquitetônicas de grande impacto, caracterizadas pela liberdade e ousadia formal, como o Museu Guggenheim (1997), em Bilbao, e Walt Disney Hall (2003), em Los Angeles (imagens a seguir).

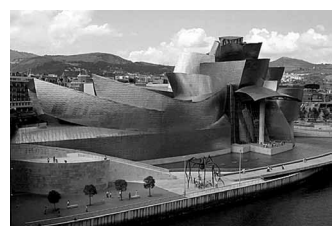

(Museu Guggenheim, foto: Britannica)

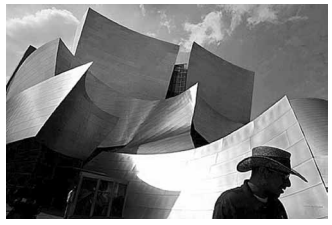

(Walt Disney Hall. Foto: Brian Vander Brug / Los Angeles Times)

O processo de geração da forma projetual empregado pelo arquiteto seguiu, nesses dois projetos, um roteiro de elaboração de modelo

O Edifício Gustavo Capanema ou Palácio Capanema, mais conhecido como o edifício do Ministério da Educação e Saúde no Rio de Janeiro, é um ícone da arquitetura moderna brasileira. O projeto de arquitetura foi desenvolvido por uma equipe composta por Lúcio Costa, Carlos Leão, Oscar Niemeyer, Affonso Eduardo Reidy, Ernâni Vasconcelos e Jorge Machado Moreira, com a participação do arquiteto franco-suíço Le Corbusier, que deu importantes contribuições ao projeto. A construção ocorreu entre 1936 e 1945 e o edifício foi inaugurado em 1947. O edifício apresenta estratégias passivas de condicionamento ambiental visando o conforto térmico e lumínico e a eficiência energética. Assinale a alternativa que descreve corretamente duas dessas estratégias.

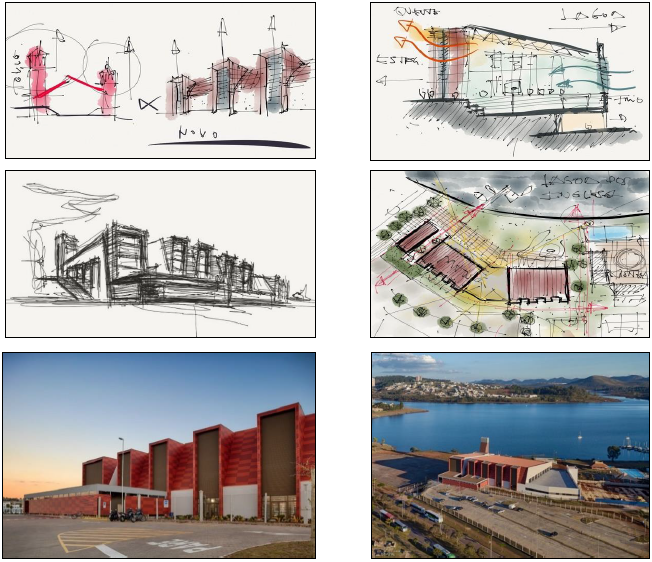

O croqui pertence à etapa de concepção de um projeto, quando o arquiteto elabora graficamente as linhas gerais do objeto a ser construído. Observe a seguir croquis e fotos do projeto de reforma e atualização de programa para o Minas Tênis Náutico Clube, em Nova Lima, elaborado pelo escritório Horizontes Arquitetura e Urbanismo:

Em relação às informações que os croquis fornecem, assinale a afirmativa correta.

No projeto arquitetônico de um edifício, foi prevista a construção de uma escada para vencer a altura de 3,40 m, com 20 degraus. Nessas condições, a dimensão mínima dos pisos da escada deve ser igual a
