Em eletrônica digital, uma porta lógica XOR de duas entradas apresentará a saída VERDADEIRO apenas se ambas as entradas tiverem o mesmo valor lógico.


C

Certo


E

Errado

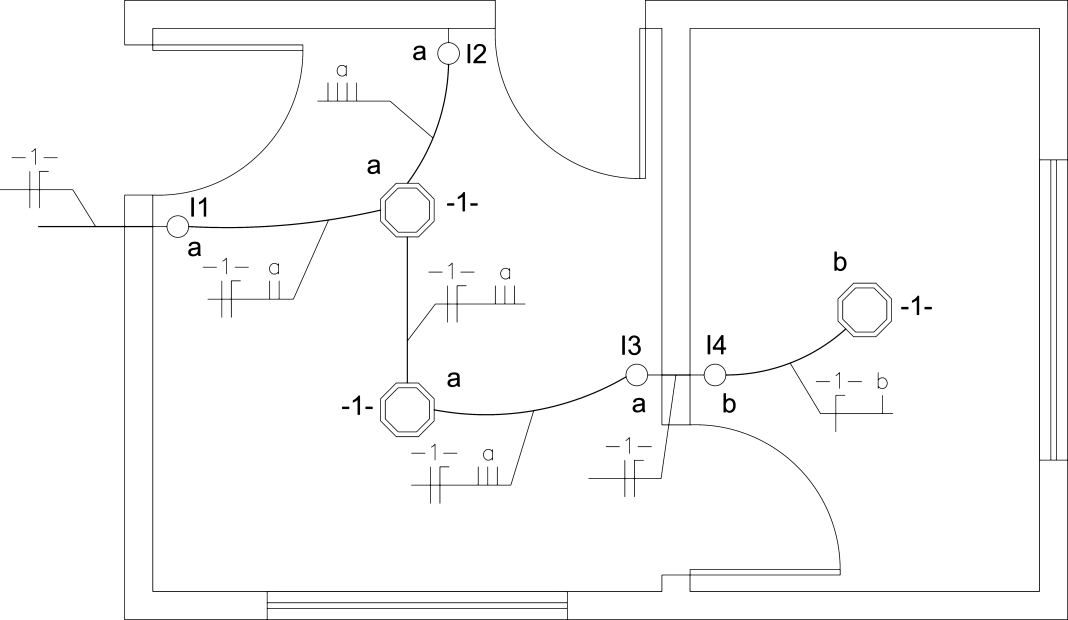

A figura 5 demonstra o diagrama unifilar da instalação elétrica da iluminação de dois cômodos.

Imagem associada para resolução da questão

Figura 5 - Diagrama unifilar

Nesse caso, os tipos de interruptores que devem ser utilizados em cada um dos blocos I1, I2, I3 e I4 são, respectivamente:


A

I1: Paralelo; I2: Intermediário; I3: Paralelo; I4: Simples


B

I1: Paralelo; I2: Paralelo; I3: Intermediário; I4: Simples


C

I1: Intermediário; I2: Paralelo; I3: Paralelo; I4: Paralelo


D

I1: Simples; I2: Paralelo; I3: Paralelo; I4: Intermediário

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrônica - 2021

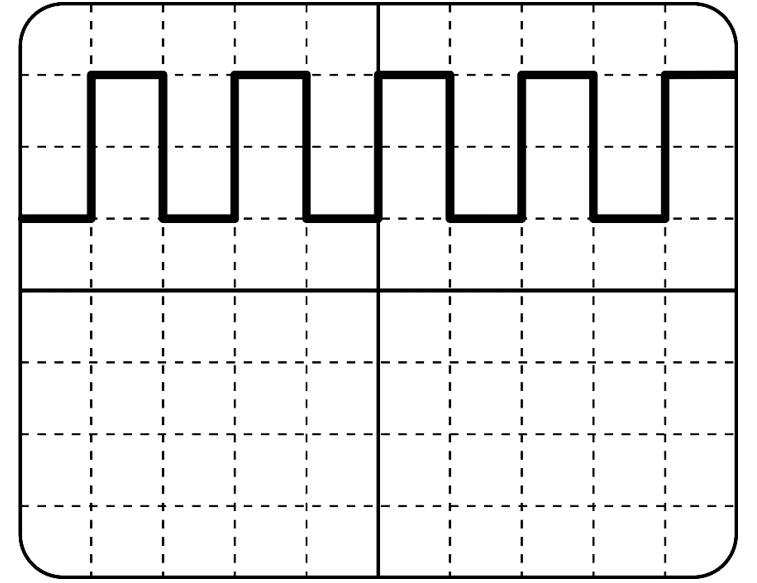

Uma forma de onda quadrada de um gerador de sinais é visualizada em um osciloscópio, cuja tela é mostrada na figura 4.

Imagem associada para resolução da questão

Adaptado de FLOYD, T. L. Sistemas digitais: fundamentos e aplicações, 2007

Figura 4 - Forma de onda no osciloscópio

Supondo que esse sinal tem frequência de 10 kHz e que a relação vertical seja de 5 V/div, o tipo de acoplamento utilizado, a tensão de pico a pico e a relação segundos/div são, respectivamente:


A

Acoplamento CC; VPP = 10 V; 0,5 ms/div


B

Acoplamento CC; VPP = 5 V; 0,5 μs/div


C

Acoplamento CA; VPP = 10 V; 0,5 ms/div


D

Acoplamento CA; VPP = 5 V; 0,5 μs/div
