Questões de Concurso sobre Elétrica / Eletrônica

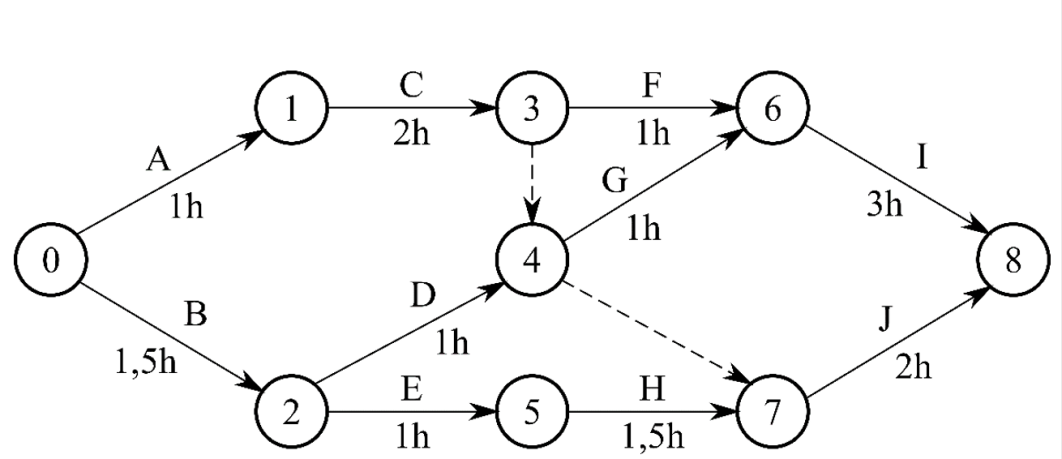

A figura 8 mostra o digrama PERT/CPM.

De acordo com o diagrama PERT/CPM acima, a duração do caminho crítico entre os eventos 0 e 8 é de:

Em relação ao fator de potência de uma instalação e a necessidade de sua correção, marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) Os capacitores utilizados para a correção do fator de potência não devem ser instalados no primário (lado de alta tensão) do transformador da instalação.

( ) Quando um motor opera com uma carga a 40 % de sua potência nominal, ocorre a queda do fator de potência da instalação.

( ) Em uma instalação de motores, uma elevação no valor da tensão nos terminais dos equipamentos gera uma queda no valor do fator de potência da instalação.

Para que uma máquina síncrona trifásica, conectada a uma instalação industrial, possa corrigir seu fator de potência indutivo para valores mais próximos da unidade, deve-se ligá-la como:

A resistência equivalente do circuito da figura visto pelos terminais a e b é:

Um motor elétrico apresenta tempo médio entre falhas de 600 horas e um tempo médio de reparo de 12 horas. Considerando que, quando ocorre uma falha, o motor entra em reparo imediatamente e logo em seguida volta a operar, o valor médio percentual da indisponibilidade do motor é:
