Questões de Concurso sobre Estabilidade de sistemas estruturais

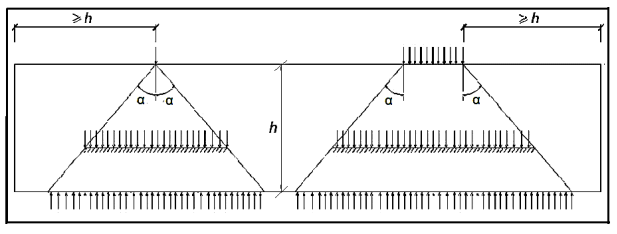

A análise das estruturas de alvenaria pode ser realizada considerando-se um comportamento elástico-linear para os materiais, mesmo para a verificação de estados-limite últimos. A consideração aproximada da não linearidade física pode ser realizada admitindo a rigidez dos elementos estruturais. A dispersão de qualquer ação vertical concentrada ou distribuída sobre um trecho de um elemento ocorre por uma inclinação α, em relação ao plano horizontal, podendo-se utilizar essa especificação tanto para a determinação da parte de um elemento que, efetivamente, trabalha para resistir a uma ação quanto para a parte de um carregamento que, eventualmente, atue sobre um elemento, conforme ilustra a imagem a seguir:

Infere-se que o valor de α é igual a:

Considere os dados a seguir sobre o projeto de estrutura de madeira de uma nova obra:

– Módulo médio de elasticidade na direção paralela às fibras (resultado do ensaio de flexão em peças estruturais com grau de umidade de 12%): 24 000 MPa.

Considerando o valor fornecido e na falta de determinação experimental específica, o módulo médio de elasticidade na direção perpendicular às fibras para a peça de madeira da nova obra pode ser adotado com valor, em MPa, de

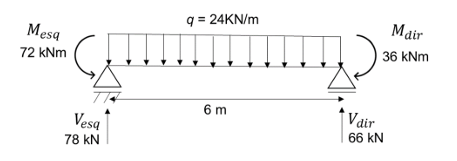

Para responder a questão, considere a figura a seguir.

A partir do diagrama de esforços cortantes, é possível localizar a seção transversal na qual ocorre o máximo local de momento fletor na barra. Considerando o vão apresentado na figura, a distância entre essa seção transversal e o início da barra é

A condição de equilíbrio de uma estrutura, ou seja, para que uma estrutura seja estável, é necessário algumas providencias. Sobre o assunto, analise as afirmativas a seguir.

I. A soma das cargas horizontais ativas e as horizontais reativas se igualem.

II. As cargas horizontais anulem as cargas verticais.

III. A soma das cargas verticais ativas e reativas se igualem.

IV. As cargas verticais reativas sejam maiores que as cargas verticais ativas.

V. A somatória dos cálculos dos momentos fletores para qualquer ponto da estrutura seja nulo.

Diante do exposto, estão corretas as afirmativas:

Nos canteiros de obras, a altura máxima das torres de andaimes, quando não estaiadas ou não fixadas à estrutura, deve ser igual a

O diagrama de Bruckner é uma ferramenta gráfica utilizada para estudo da distribuição das massas, com diversas propriedades, entre as quais é verdadeira:

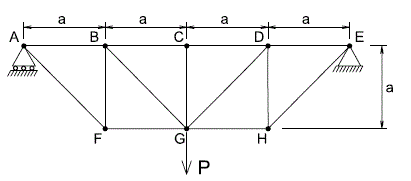

A treliça da figura está submetida a uma carga concentrada (P) no nó G.

As barras tracionadas da treliça são

Um pilar de madeira com comprimento de 2,0 m está submetido apenas à compressão simples. Para que seja dispensada a consideração de eventuais efeitos de flexão, o raio de giração mínimo de sua seção transversal a ser adotado é

Com relação à estabilidade global da estrutura, é incorreto afirmar:

Os fenômenos de flexão ocorrentes quando uma peça longa é comprimida são denominados fenômenos de flambagem. Várias são as causas da ocorrência da flambagem, EXCETO:

As estruturas de concreto, a ligação monolítica entre as vigas e as lajes e entre vigas apoiadas em outras vigas, dá origem a momentos de torção, que, de modo geral, podem ser desprezados por não serem essenciais ao equilíbrio. Entretanto, no caso da chamada “torção de equilíbrio”, a consideração dos momentos torçores é imprescindível para garantir o equilíbrio do elemento estrutural. A torção de compatibilidade ocorre comumente nos sistemas estruturais, onde o caso de laje apoiada sobre uma viga de borda é o exemplo mais comum. A laje, ao tentar girar, aplica um momento de torção na viga, que tende a girar também, sendo impedida pela rigidez à flexão dos pilares. Marque o item INCORRETO em relação a sequência:

essencial que uma estrutura seja resistente o bastante para conseguir suportar as cargas e os momentos aos quais se vê sujeita. Porém, a resistência não é suficiente; a estrutura também precisa ser estável.

São maneiras de se assegurar a estabilidade de uma estrutura, exceto:

A encurvadura, que ocorre em peças estruturais esbeltas (peças em que a área da seção transversal é pequena em relação ao seu comprimento), quando submetida a um esforço de compressão axial, é denominada de

Os elementos estruturais básicos são classificados e definidos de acordo com a sua forma geométrica e a sua função estrutural. Assinale, dentre as opções abaixo, a que apresenta somente designações de elementos estruturais de superfície:

Quanto ao sistema construtivo Light Steel Frame, considere as seguintes afirmativas:

1. As estruturas desse sistema são muito leves, exigindo muito menos das fundações.

2. Esse sistema utiliza o método de isolação multicamada, o qual consiste na combinação de placas leves de fechamento afastadas, podendo o espaço entre elas ser preenchido por um material isolante.

3. Esse sistema exige cerca de 50% a mais de tempo no canteiro de obra.

4. A durabilidade e a longevidade da estrutura desse sistema construtivo são dependentes da qualidade do processo de galvanização das chapas de fabricação dos perfis.

Assinale a alternativa correta.

Em um perfil comprimido, as chapas que o compõem podem estar sujeitas a uma instabilidade caracterizada pelo aparecimento de deslocamentos transversais à chapa, na forma de ondulações, a qual chamamos de:

Estados-limites de serviço são aqueles relacionados ao conforto do usuário e à durabilidade, aparência, e boa utilização das estruturas, seja em relação aos usuários, seja em relação às máquinas e aos equipamentos suportados pelas estruturas. Na análise estrutural deve ser considerada a influência de todas as ações que possam produzir efeitos significativos para a segurança da estrutura em exame, levando-se em conta os possíveis estados limites últimos e os de serviço. As ações a considerar classificam-se de acordo com a ABNT NBR 8681 em, EXCETO:

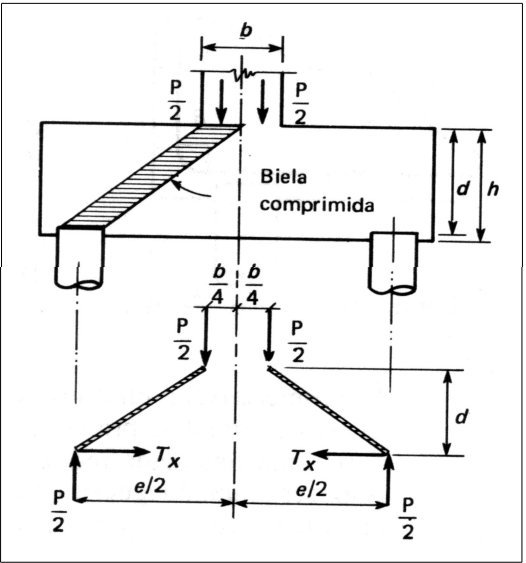

A Figura 7 apresenta o modelo de biela e tirante indicado para o projeto de blocos de fundações sobre duas estacas.

Figura 7 – Modelo de biela e tirantes para bloco sobre duas estacas. In: ALONSO, Urbano Rodriguez. Exercícios de fundações. São Paulo: Edgard Blucher, 1983. p. 186.

Seja um bloco sobre duas estacas de 50 cm de diâmetro que serve de apoio para um pilar de seção quadrada com 40 cm de lado (b) e carga (P) de 1200 kN (valor de cálculo). A distância entre os eixos das estacas é igual a 1,20 m (e) e a altura do bloco é igual a 60 cm (d). Qual é a área de aço que deve ser colocada na face inferior do bloco se ele for armado com um aço com resistência ao escoamento de 400 MPa (f_yd)?

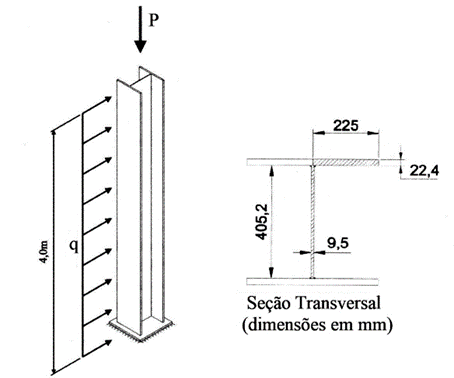

Observe a Figura 3. Ela mostra uma coluna metálica de 4 metros de altura com a extremidade inferior engastada e a extremidade superior livre. Nessa mesma figura é mostrada a seção transversal da coluna.

Figura 3 – Coluna engastada submetida à flexocompressão. In: CHAMBERLAIN PRAVIA, Zacarias M. Projeto e cálculo de estruturas de aço: Edifício Industrial detalhado. Rio de Janeiro: Elsevier, 2013. (Adaptado).

Sabendo que o raio de giração em relação ao eixo de menor inércia da seção transversal dessa coluna vale 11,9 cm, qual é o valor do índice de esbeltez da coluna em relação ao eixo de menor inércia?
