Questões de Concurso sobre Estabilidade de sistemas estruturais

Uma barra circular de raio R possui uma de suas extremidades engastada e a outra livre. Na extremidade livre, aplica-se uma torção que induz tensão cisalhante máxima, nessa barra, 8 vezes superior à tensão máxima admissível. Considerando apenas o estado de tensões gerado pela torção, o raio mínimo necessário para que a barra resista ao carregamento imposto vale:

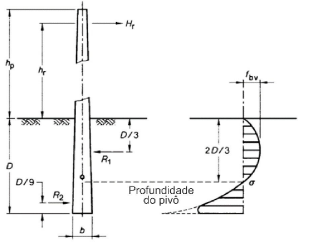

Considere um pilar engastado no solo submetido à força Hr e com a distribuição de esforços ilustrada na figura abaixo.

a) Forças e reações b) Distribuição de pressão

Com base nessas informações, assinale a alternativa correta.

Em um estabelecimento, está sendo executado um pilar de concreto que servirá para reforçar o apoio de parte de uma estrutura de madeira de um telhado. A equipe de obra mostrou que o pilar foi executado conforme o detalhe de projeto de armação indicado na figura a seguir:

O peso linear das barras de aço de 5 mm e 12,5 mm é de 0,15 kg/m e 1 kg/m, respectivamente. Arredondando para cima, a massa total de aço, em kg, utilizada no pilar foi de:

A contraverga é um elemento estrutural colocado sob o vão da abertura com a função de reduzir a fissuração nos seus cantos.

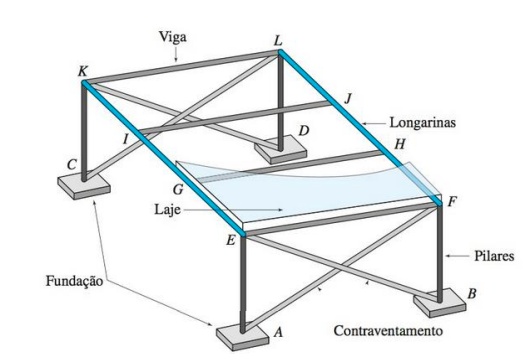

A figura a seguir representa o sistema estrutural para um edifício de um andar:

Interprete as seguintes afirmações:

I - O sistema consiste em uma laje de cobertura de concreto armado apoiada em quatro vigas de aço, as quais, por sua vez, são apoiadas por duas vigas maiores chamadas longarinas.

II - As longarinas são então sustentadas por quatro pilares apoiados em sapatas no nível do solo.

III - Em decorrência de todas as ligações serem assumidas ligações parafusadas (cisalhamento ou rotulada), elas podem transmitir forças e momentos.

IV - Contraventamentos diagonais são necessários para resistir as cargas horizontais causadas por terremotos e ventos.

V- O contraventamento cruzado é feito em apenas dois lados do edifício, que é o suficiente para resistir as cargas aplicadas em qualquer direção no plano horizontal.

É correto o que se afirma em:

Há mais de 30 anos Chuck Eastman apresentou o conceito do BIM (Building Information Modeling – Modelagem da Informação da Construção) como "uma tecnologia de modelagem associada a um conjunto de processos para produzir, comunicar e analisar modelos de edificações". Os pilares para a metodologia BIM são tecnologia, pessoas e processos conectados entre si por normas, boas práticas e procedimentos. Dentre as desvantagens da utilização do BIM na orçamentação de uma obra, é correto afirmar que:

Considere o esquema de um poste representado abaixo, onde F₁ e F₂ estão em kN e F₂ = 2F₁

Dado

$\sqrt{2}$ = 140

sen 45^o = cos 45º = $\frac{\sqrt{2}}{2}$

Nessas condições, a reação horizontal (H) no apoio é

Um reservatório paralelepipédico de uma célula é elevado e apoiado nos pilares nos cantos e está cheio de água. Nos elementos de superfície das paredes, nas etapas do projeto estrutural, a análise que mais se adequa em vista de seu dimensionamento é

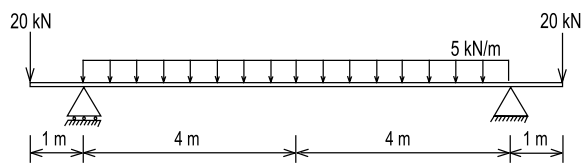

A viga simplesmente apoiada com dois balanços da figura a seguir está submetida a uma carga uniformemente distribuída de 5 kN/m em todo o seu vão de 8 m e a uma carga concentrada de 20 kN em cada extremidade dos balanços.

(Arquivo pessoal; imagem usada com autorização)

O momento fletor máximo que traciona as fibras inferiores da viga, em kNm, é

O servidor público estável só perderá o cargo em virtude de sentença judicial transitada em julgado, mediante processo administrativo em que lhe seja assegurada ampla defesa e mediante procedimento de avaliação periódica de desempenho, na forma de lei complementar, assegurada ampla defesa.

Os carregamentos externos podem ser aplicados a uma estrutura de duas maneiras fundamentalmente diferentes. Sobre o assunto exposto, analise as afirmativas abaixo e assinale a alternativa correta.

I. Transversalmente: Esses carregamentos agem paralelamente ao comprimento da estrutura e normalmente induzem esforços de compressão ou de tração em seu interior.

II. Axialmente: carregamentos que agem de modo perpendicular ao comprimento da estrutura. Esse tipo de carregamento pode induzir os esforços solicitantes força cortante (cisalhamento), momento fletor e momento de torção no interior da estrutura, dependendo de sua geometria e do ponto de aplicação da força.

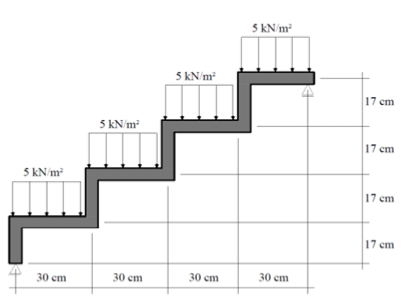

Considere a escada plissada bi apoiada com 1 m de largura, conforme o esquema estático apresentado na figura abaixo. Este elemento está sendo solicitado por um carregamento distribuído de 5 kN/m², nos degraus. Determine o valor das reações nos apoios esquerdo e direito e o momento fletor máximo para a estrutura:

Os sistemas mecânicos e estruturas em geral quando estão submetidos a carregamentos, podem falhar de várias formas, o que vai depender do material usado, do tipo de estrutura, das condições de apoio, entre outras considerações. Quando se projeta um elemento, é necessário que ele satisfaça requisitos específicos de tensão, deflexão e estabilidade. Elementos compridos e esbeltos sujeitos a uma força axial de compressão são chamados de colunas e a deflexão lateral que sofrem é chamada de flambagem. Em geral a flambagem leva a uma falha repentina e dramática da estrutura. A figura abaixo apresenta uma coluna quadrada sob um carregamento axial de compressão.

Admitindo-se que coluna acima possui 1 metro de comprimento, apresenta módulo de elasticidade longitudinal (E) de 200 GPa e seção transversal quadrada com lado de 25 mm, é possível afirmar que o valor para a carga crítica de flambagem (P_CR) dessa coluna é.

Ao se falar em encosta estável para edificação, surge a questão do fator de segurança (ao deslizamento) a ser aceito. Seria razoável exigir-se um fator de segurança da mesma ordem daquele exigido para a perda da capacidade de carga da fundação. Esta exigência, entretanto, frequentemente leva a custos de obras de estabilização elevados, e o projetista pode se ver sob pressão do proprietário ou incorporador. Algumas medidas estabilizantes podem ser:

( ) Corte para alívio do topo.

( ) Bermas no pé do talude (atenção para a drenagem!).

( ) Drenagem profunda por meio de drenos sub horizontais perfurados.

( ) Suavização da encosta por meio de uma série de pequenos cortes.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

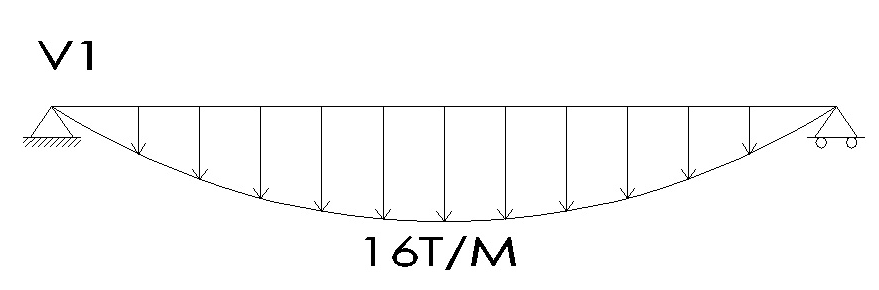

Qual diagrama está sendo representado na figura a seguir? Assinale a alternativa CORRETA.

Fonte: O autor, 2022.

Considere o projeto de dimensionamento de uma sapata para um pilar de dimensões 35 cm x 35 cm e carga de 1800 kN. Como a tensão admissível do solo é 0,20 MPa, a sapata mais econômica terá forma

“Em tubulões encamisados, a camisa é concretada por trechos sobre a superfície do terreno (ou em escavação preliminar) e introduzida no terreno por escavação interna. Após introduzir um elemento no terreno, concreta-se o seguinte, e assim por diante, até atingir o comprimento final previsto. Para o dimensionamento estrutural devem ser considerados os seguintes coeficientes de ponderação: γf = 1,4; γc = 1,4; e, γs = 1,15. A armadura necessária pode ser colocada totalmente na camisa, ou parte nela e parte no núcleo. Quando o tubulão for escavado com uso de ar comprimido, a armadura transversal (estribos) deve ser calculada considerando-se uma pressão igual a _______ vezes a máxima pressão de trabalho prevista, desprezando-se empuxos externos de solo e água.” Assinale a alternativa que completa corretamente a afirmativa anterior.

Sobre os estados limites de serviço nas estruturas de concreto, é correto afirmar que

Sobre estruturas, analise as afirmativas abaixo e assinale a alternativa correta.

I. Esforço solicitante – Esforços internos que ocorrem nos elementos estruturais decorrentes do carregamento externo.

II. Massa – A força ou o conjunto de forças que agem externamente sobre o elemento de uma estrutura. Medida em newtons (N) ou quilonewtons (kN).

Em estruturas, _______ é a força ou o conjunto de forças que agem externamente sobre o elemento de uma estrutura.

Assinale a alternativa que preencha corretamente a lacuna.
