Questões de Concurso sobre Estabilidade de sistemas estruturais

Na resistência dos materiais, faz-se necessário entender as condições de equilíbrio, principalmente o que tange aos graus de liberdade.

Assim, considere as representações abaixo:

Tratam-se, respectivamente, de estruturas:

Assinale a alternativa correta em relação às lajes nervuradas.

Considere a barra engastada a seguir.

O valor do esforço cortante no trecho l₁ vale:

Segundo a definição, ações permanentes são aquelas que ocorrem com valores constantes ou de pequena variabilidade, durante praticamente toda a vida útil da construção. Também são consideradas como permanentes as ações que crescem no tempo, tendendo a um valor limite constante. De acordo com essa definição, numerar a 2ª coluna de acordo com a 1ª e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(1) Ações permanentes indiretas.

(2) Ações permanentes diretas.

(_) Peso próprio da estrutura.

(_) Peso dos equipamentos fixos.

(_) Recalques de apoio.

(_) Retração e fluência do concreto.

As soluções mais comuns para estabilização de encostas são:

I. solo grampeado: É uma proteção temporária feita de peças de metal no formato de pranchas com encaixes para a construção de uma parede de proteção. É uma solução mais econômica para diversos tipos de trabalhos de curta duração, ou que precise de uma solução rápida antes de uma decisão definitiva;

II. cortinas atirantadas: Trata-se de uma estrutura construída sob a forma de parede de concreto armado, normalmente na vertical, junto a tirantes que são ancorados no terreno, em uma profundidade que permita que ele se mantenha estável;

III. estaca prancha ou estacas justapostas: Esta é uma técnica que consiste na utilização de chumbadores enterrados. Com isso, é possível evitar que grandes massas de terra se movam. É importante que junto a essa técnica também seja realizada a cobertura do solo – com concreto ou com cobertura vegetal.

Está correto o que se afirma em

A imagem representa uma treliça espacial. Os pontos A, B, Ce D são apoios fixos. Os pontos E, F, Ge H são articulados.

Quais barras são necessárias para tornar essa estrutura estável?

Deformação (Ɛ) é a variação do comprimento expressa em porcentagem em relação ao comprimento inicial (adimensional).

A tensão de trabalho da estaca que corresponde à carga de trabalho dividida pela área da seção transversal, denomina-se:

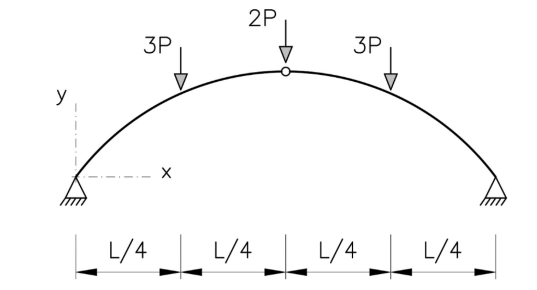

Considere o arco triarticulado mostrado na figura a seguir, cuja curva obedece à equação 𝑦(𝑥) = 𝑥 − 𝑥²⁄𝐿, sendo 𝐿 o vão do arco. Determine o valor do momento fletor na seção transversal do arco para 𝑥 = 𝐿⁄4.

Um edifício térreo com laje e altura total de 4,0 m deve ser construído com elementos de concreto pré-moldados, executados conforme o especificado em norma da ABNT, sem encunhamento de outros elementos. O deslocamento horizontal global máximo da estrutura, considerando a combinação frequente das ações, é igual a

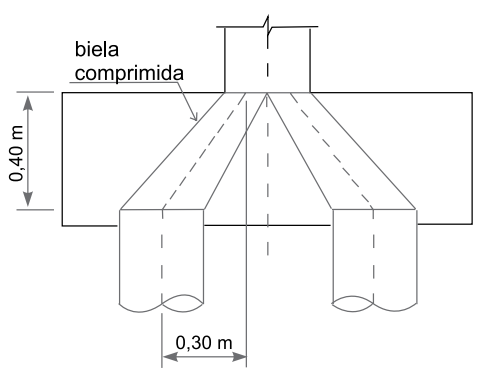

O bloco de concreto de duas estacas da figura a seguir foi dimensionado para suportar a carga de um pilar de 320 kN.

(Arquivo pessoal; imagem usada com autorização)

A força de compressão em cada biela do bloco é

Sobre o parâmetro y_z, (gama-z) em estruturas reticuladas de no mínimo quatro (4) andares é correto afirmar que indica a necessidade ou não da consideração

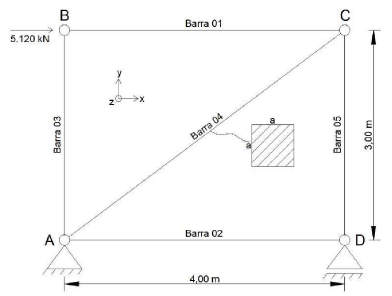

Considere o modelo estrutural indicado na figura seguir, onde se destaca a seção transversal da Barra 4 que é quadrada e temo lado “a”.

Pede-se apontar as forças normais (Nb) atuantes nas Barras 01 (Nb1), 02 (Nb2), 03 (Nb3), 04 (Nb4) e 05 (Nb5), bem como dimensionar o menor valor do lado “a” (a_min da Barra 04 pelo Método das Tensões Admissíveis, sabendo que a Tensão de Ruptura do seu material é $\sigma$_Rup = 400 MPa e o coeficiente de segurança é CS = 2,50. e

1. Nota: para forças de tração atuantes em cada barra “i”, deve-se admitir Nbi>0 e, para forças de compressão, Nbi<0.

Resiliência é a quantidade de energia absorvida pelo material até a fratura.

Dentre os principais materiais utilizados na construção civil, o aço destinado a concreto armado geralmente possui nomenclatura que informa sua resistência (tensão) característica ao escoamento ($f_{yk}$). Sabendo disso, o aço CA-50 é aquele que resiste à tensão de escoamento de:

No dimensionamento de estruturas metálicas, a resistência de uma peça sujeita à tração axial pode ser determinada:

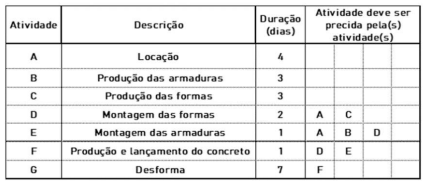

Roberto, engenheiro civil, elaborou um cronograma conforme apresentado abaixo para a execução das vigas de fundação de uma obra térrea. Se a duração programada para cada atividade ocorrer conforme planejado, então o tempo, em dias, necessário para concluir todas as atividades será de:

Ações permanentes são as que ocorrem com valores praticamente constantes durante toda a vida da construção. Quais são as ações permanentes diretas?

I. Peso próprio, peso dos elementos construtivos e empuxos.

Il. Deformações, deslocamentos e imperfeições geométricas.

III. Empuxos, deformações e protensão.

IV. Protensão, peso próprio e deslocamentos.

A alternativa correta é:

Em Teoria das Estruturas, as condições de contorno das estruturas lineares, ou seja, as condições de apoio ocorrem apenas nas extremidades e podem variar dependendo de cada situação.

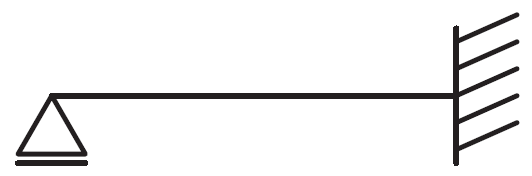

Considere a representação esquemática abaixo:

É correto afirmar que os tipos de apoios acima representados podem ser definidos (apoio simples – apoio engastado), respectivamente, como:

No projeto de estruturas usuais de concreto, quando não forem realizados ensaios, pode-se estimar o valor do módulo de elasticidade inicial do concreto. Para o concreto de f_ck igual a 25 MPa, executado com agregado graúdo de granito, o módulo de elasticidade inicial é igual a
