Questões de Concurso sobre Estabilidade de sistemas estruturais

Na análise e projeto de colunas ou pilares (membros prismáticos que suportam apenas forças axiais de compressão), quando a carga centrada de compressão atinge um valor denominado carga crítica, a coluna torna-se

Deve(m) constar obrigatoriamente de um projeto executivo de estabilização de encostas

I. planta com locação da obra.

II planilha de quantidades.

III memória de cálculo da estabilidade da encosta.

IV seções transversais do modelo geotécnico com indicação da solução concebida.

V vista e seções com as dimensões básicas da obra de contenção.

Assinale a opção correta.

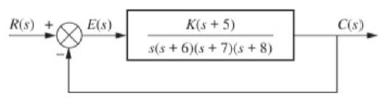

No sistema de controle da figura a seguir, o valor de K para que o erro em regime permanente seja de 10% é

A estabilidade de uma edificação depende da interação correta entre seus elementos estruturais e de vedação. Sobre os elementos de uma construção, analise as afirmativas a seguir.

I.As fundações são os elementos estruturais responsáveis por transmitir as cargas (peso) da edificação para o solo de forma segura.

II.As paredes de vedação, em uma estrutura de concreto armado (pilares e vigas), não são projetadas para suportar o peso das lajes.

III.A cobertura (telhado ou laje de cobertura) tem a função principal de proteger a edificação contra as intempéries, como chuva, sol e vento.

Está correto o que se afirma em:

Os fixadores ou suportes das tubulações hidráulicas, aparentes ou não, assim como as próprias tubulações, devem resistir, sem entrar em colapso, a cinco vezes o peso próprio das tubulações cheias d’água para tubulações fixas no teto ou em outros elementos estruturais, bem como devem não apresentar deformações que excedam 0,5% do vão. Para avaliar essa situação, pode-se realizar um ensaio em laboratório, realizando um protótipo, aplicando as cargas mencionadas no ponto médio entre dois fixadores ancorados. Com base nessas informações, após quanto tempo o técnico de laboratório deve verificar se houve ou não o colapso da estrutura?

Em um sistema estrutural de uma ponte, uma viga simplesmente apoiada de concreto armado é submetida a uma carga distribuída q uniformemente ao longo de todo o seu comprimento LLL. Sabendo-se que o módulo de elasticidade do concreto é E, e que a rigidez à flexão da viga é EI, qual é a relação entre o momento fletor máximo Mmax e a deflexão máxima δmax para essa viga, quando a carga distribuída for uniforme?

No dimensionamento de vigas submetidas à flexão simples, a norma estabelece domínios de deformação que caracterizam o modo de ruptura da peça, variando desde a tração pura até a compressão uniforme. Com base nos critérios normativos para o dimensionamento seguro e econômico de seções transversais retangulares, assinale a alternativa que descreve corretamente o comportamento das deformações no Domínio 3.

O índice de vazios é definido como a razão entre o volume de vazios e o volume de sólidos $\left(e=\frac{V_v}{V_s}\right)$. Nesse caso, é correto afirmar que a sua redução por compactação aumenta o peso específico aparente seco ${\gamma }_d$ e tende a diminuir a compressibilidade do aterro.

Ao longo de uma análise de um projeto executivo de edificação pública, o fiscal de obras observou divergências entre o projeto arquitetônico e o projeto estrutural. Enquanto o primeiro previa vãos amplos e fachada contínua em vidro, o segundo indicava a necessidade de pilares intermediários, o que inviabilizaria o desenho original.

Nessas situações, o fiscal deve assegurar que as etapas de compatibilização, revisão e aprovação sejam observadas antes do início da execução, de modo a garantir a estabilidade, a funcionalidade e o cumprimento das normas técnicas aplicáveis.

Considerando as atribuições do fiscal e os princípios técnicos de compatibilização entre projetos, aponte a alternativa INCORRETA.

Para elaborar a programação física de uma obra é necessário saber o progresso da obra, conhecer o prazo final para conclusão do empreendimento, a disponibilidade de mão de obra e de recursos financeiros. Dentre as etapas necessárias para elaboração da programação, é necessário:

I. Elaborar o orçamento.

Il. Definir a Estrutura Analítica de Projeto — EAP.

IIl. Definir a duração das atividades.

IV. Estabelecer a precedência entre atividades.

Em relação aos itens apresentados, é CORRETO afirmar:

Quanto ao comportamento estrutural das sapatas, analise as afirmativas a seguir:

I.Nas sapatas rígidas, o trabalho à flexão ocorre nas duas direções, sendo a tração na flexão admitida como uniformemente distribuída na largura correspondente da sapata, exceto em sapatas muito alongadas em relação ao pilar.

II.Nas sapatas rígidas, a ruptura por cisalhamento ocorre por compressão diagonal, não por tração diagonal, devido à sapata permanecer inteiramente dentro do cone hipotético de punção.

III.Nas sapatas flexíveis, a tração na flexão não pode ser considerada uniformemente distribuída, e o fenômeno da punção deve ser avaliado, verificando-se a distribuição plana de tensões no contato sapata-solo.

É correto o que se afirma em:

Num contrato, a ação que restabelece a relação que as partes pactuaram inicialmente entre os encargos do contratado e a retribuição da administração para a justa remuneração do serviço é denominada

A integração de sistemas construtivos inovadores na engenharia civil tem potencializado o desempenho técnico, ambiental e econômico das edificações, por meio de tecnologias como sensores, automação, pré-fabricação e conectividade digital. Acerca do assunto, marque V, para as afirmativas verdadeiras, e F, para as falsas:

(__)A aplicação da Internet das Coisas (IoT) no canteiro de obras possibilita o monitoramento em tempo real de máquinas, operários e materiais, contribuindo para segurança e eficiência operacional.

(__)Sistemas construtivos modulares, por serem pré-moldados em ambiente fabril, dispensam controle tecnológico no canteiro, desde que acompanhados por ART do engenheiro responsável pela produção.

(__)A adoção de sensores conectados para diagnóstico estrutural em tempo real elimina a necessidade de inspeções periódicas físicas previstas nas normas técnicas, por substituí-las com maior precisão e continuidade.

(__)A utilização de dispositivos inteligentes permite a implementação de manutenção preditiva em obras, identificando falhas potenciais antes que afetem o desempenho ou provoquem paradas corretivas inesperadas.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

O fiscal de obras municipal analisa o projeto estrutural de uma edificação comercial de três pavimentos. As estruturas suportam e transmitem todas as cargas — permanentes, acidentais e ambientais — garantindo estabilidade e segurança. Podem ser executadas em diferentes sistemas e materiais, conforme as normas da ABNT e projeto elaborado por engenheiro habilitado. Marque V, para as verdadeiras, e F, para as falsas:

(__)As estruturas das edificações são o sistema resistente responsável por suportar e transmitir as cargas permanentes (peso próprio), acidentais (uso) e ambientais (vento), devendo ser dimensionadas para garantir segurança estrutural.

(__)As estruturas podem ser executadas em concreto armado moldado in loco, pré-moldado, aço, alvenaria estrutural, madeira ou sistemas mistos, conforme projeto e condições específicas.

(__)Todas as estruturas devem ser projetadas por engenheiro civil habilitado, com cálculos estruturais que considerem todas as cargas atuantes, conforme normas técnicas como a NBR 6118 (Concreto Armado) e a NBR 8800 (Estruturas de Aço).

(__)As estruturas podem ser executadas sem projeto estrutural e sem cálculos, bastando o construtor definir dimensões empiricamente com base em sua experiência prática.

Assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Considere a estrutura representada na figura abaixo, submetida ao carregamento indicado.

Considere que √2 = 1,414.

Se essa estrutura tiver o momento fletor máximo positivo e o momento fletor máximo negativo iguais em valores absolutos, então o valor da distância x correspondente à posição da rótula, deverá ser, aproximadamente, de

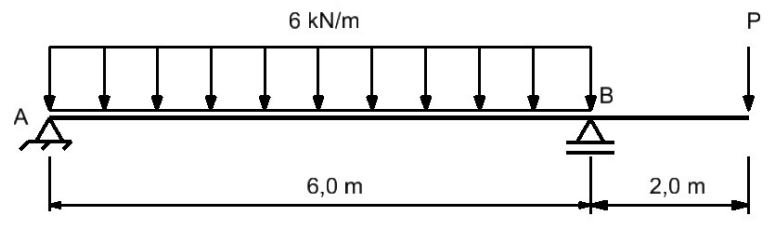

A viga a seguir possui um apoio do 2º gênero em A, um apoio do 1º gênero em B e um trecho em balanço, em cuja extremidade livre atua uma carga concentrada P. Sobre o vão AB atua uma carga uniformemente distribuída de 6,0 kN/m.

Para que o momento fletor em B seja igual ao momento fletor atuante no meio do vão AB, a carga P deve valer

Denomina-se ação qualquer influência, ou conjunto de influências, capaz de produzir estados de tensão ou deformação em uma estrutura. Logo, podemos considerar que:

Nas construções escolares com sistemas pré-moldados, as ligações entre peças, como o encaixe entre vigas e pilares, são apenas complementares e não exercem influência relevante na estabilidade global da estrutura.

Os valores das reações verticais nos apoios A e E são, respectivamente, iguais a 75 kN e 25 kN.

O estado de tensões (𝜎) de um elemento infinitesimal de uma viga é tal que 𝜎_𝑥 = 10 𝑀𝑃𝑎, 𝜎_𝑦 = 15 𝑀𝑃𝑎, 𝜎_𝑧 = 25 𝑀𝑃𝑎, 𝜏_𝑥𝑦 = 3 𝑀𝑃𝑎, 𝜏_𝑦𝑧 = 5 𝑀𝑃𝑎 e 𝜏_𝑥𝑧 = 9 𝑀𝑃𝑎.

A soma das tensões principais associadas a este elemento, em MPa, é
