A NBR 6118 (ABNT, 2023) define condições limites para a capacidade de rotação (dutilidade) na avaliação de vigas de concreto armado no Estado Limite Último (ELU) de flexão. Tal condição é avaliada pela relação x/d (sendo x a posição da linha neutra medida a partir da face mais comprimida e d a altura útil da seção transversal). Em concretos com f_ck igual ou inferior a 50 MPa ( ${\epsilon }_{c2}$ = 2‰ e ${\epsilon }_{cu}$ = 3,5‰), para uma dutilidade adequada, a relação x/d deve ser igual ou inferior a 0,45.

Analise a figura, a seguir, e assinale a alternativa CORRETA que contém os domínios de deformação compatíveis com a condição de dutilidade para projetos de vigas de concreto armado no ELU de flexão.

Figura – Domínios de deformação

Fonte: Adaptado da NBR 6118 (ABNT, 2023)

Uma viga biapoiada possui um apoio A de segundo gênero (pino) e um apoio B de primeiro gênero (rolete), conforme indicado na figura a seguir. Essa viga está submetida a uma carga uniformemente distribuída de 3 kN/m, que se estende até 4,0 m do apoio B, e a uma carga concentrada de 12 kN, localizada a 2,0 m do apoio A.

Considerando que a viga possui seção transversal quadrada de lado 10 cm, a máxima tensão normal atuante em uma seção dessa viga vale

O Agente de Construção utiliza diversos instrumentos para garantir a precisão de seu trabalho nas edificações Existe uma ferramenta que é composta por dois braços, geralmente metálicos, muito utilizada na carpintaria e na alvenaria. Acerca disso, assinale a alternativa CORRETA que indica o instrumento usado para comprovar e traçar ângulos de 90 graus (ângulos retos).

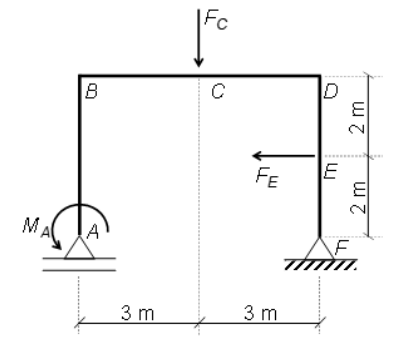

Um pórtico simplesmente apoiado, ilustrado a seguir, é composto por dois pilares de igual comprimento, 4 m, e uma viga com 6 m. A estrutura é solicitada por 3 carregamentos concentrados: um momento fletor no ponto A, identificado por M_A, e duas forças nos pontos C e E, identificadas por F_C e F_E, respectivamente.

Figura – Pórtico simplesmente apoiado (sem escala)

Fonte: produzido pelo elaborador

Considerando os carregamentos com as direções indicadas na figura e com as intensidades M_A = 6 kN.m, F_C = 8 kN e F_E = 15 kN, assinale a alternativa CORRETA que contém os valores dos esforços internos, normal (N_B), cortante (V_B) e momento fletor (M_B) no topo do pilar esquerdo (ponto B), respectivamente.

Um engenheiro foi designado para, como responsável por equipe técnica, realizar a vistoria da estrutura de uma ponte sobre o mar. Nessa vistoria, deveria ser verificado o estado das patologias que aconteceram nos pilares dessa obra de arte. O engenheiro explicou à equipe que um requisito para iniciar os trabalhos é conhecer as normas que o caso requer, como as da ABNT. Dentre essas normas, há uma que trata da durabilidade das estruturas de concreto, definindo o tipo de agressividade ambiental e o risco de deterioração desse tipo de estrutura, que recebe constantemente respingos de maré.

No caso da estrutura dessa ponte sobre o mar, o tipo de agressividade a que ela está exposta e o seu risco de deterioração são, respectivamente,

Identifique abaixo as afirmativas verdadeiras ( V ) e falsas ( F ) em relação ao dimensionamento de pilares.

( ) Pilares de concreto simples devem ser calculados da mesma maneira que os pilares-parede.

( ) Na ausência de ações laterais, a carga atuante deve estar dentro ou no limite do núcleo central de inércia da seção.

( ) No caso de atuarem concomitantemente ações laterais, como o vento, as seções devem ser verificadas considerando a resistência à tração do concreto.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

Compete à justiça do trabalho processar e julgar as ações de natureza penal decorrentes da relação de trabalho.

Analise as afirmações apresentadas a seguir considerando termos, conceitos, definições e técnicas recomendadas para a execução de obras e serviços de engenharia e assinale “V” para verdadeiro de “F” para falso: ( ) No erguimento de alvenarias, com função estrutural, as juntas horizontais (entre os blocos) devem ter espessura de 10mm. No caso da primeira fiada podem ser toleradas espessuras maiores para corrigir imperfeições.

( ) O escantilhão para alvenaria é uma ferramenta guia, geralmente metálica e vertical, usada para garantir o prumo (verticalidade), nível (horizontalidade) e alinhamento perfeitos na elevação de paredes. Ele agiliza a construção, permitindo assentar blocos ou tijolos com precisão, bloco a bloco, sem a necessidade de conferir o prumo manualmente a cada peça.

( ) Água de percolação é a água que atua sobre superfícies, não exercendo pressão hidrostática superior a 1 kPa.

( ) Em armaduras utilizadas na construção civil, dentre os tipos de emendas possíveis o “por traspasse” é o mais econômico. De acordo com a NBR 6118 - Projeto de estruturas de concreto, deve-se observar, no entanto que esse tipo de emenda não é permitido para barras de bitola superior a 16,0 mm.

( ) Bocel ou focinho do degrau, é um prolongamento de 2 a 5cm do piso do degrau além da face do espelho. O comprimento do bocel não é considerado no cálculo do comprimento do piso (ou passo) da escada. A ordem CORRETA de preenchimento dos parênteses, de cima para baixo é:

Em se tratando de pilares de concreto armado inseridos em estruturas adequadamente contraventadas, é prescindível a consideração dos efeitos de segunda ordem caso o índice de esbeltez do elemento seja inferior ao limite estabelecido em norma.

Na armação de elementos estruturais de concreto armado, o comprimento de transpasse das barras tracionadas pode ser inferior ao comprimento de ancoragem estabelecido no dimensionamento, desde que a resistência característica do concreto seja superior a 30 MPa.

Conforme a ABNT NBR 6118:2023, assinale a alternativa correta acerca do controle da fissuração em estruturas de concreto:

Durante a conferência do detalhamento estrutural de uma Unidade Básica de Saúde em reforma, verificou-se uma viga de 20 cm de largura com 4 barras longitudinais $\varnothing$ 16 mm dispostas em uma única camada. O projeto indica cobrimento nominal de 25 mm, estribos $\varnothing$ 5 mm e agregado graúdo com dimensão máxima característica de 19 mm. Pela NBR 6118, o espaçamento livre aproximado entre as faces das barras longitudinais e sua condição normativa é de:

A durabilidade das estruturas de concreto armado é garantida, entre outros fatores, pelo cobrimento das armaduras, que deve ser definido em função da classe de agressividade ambiental (CAA) onde a obra está inserida. Acerca das prescrições da Associação Brasileira de Normas Técnicas (ABNT) NBR 6118 para o cobrimento nominal, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)O cobrimento nominal das armaduras deve satisfazer aos requisitos de aderência e proteção contra a corrosão, sendo que ambientes mais agressivos exigem espessuras maiores de concreto sobre o aço.

(__)Para peças estruturais situadas em ambientes urbanos (CAA II), o cobrimento nominal mínimo para lajes de concreto armado deve ser sempre de 10 mm, independentemente da qualidade do concreto.

(__)O cobrimento tem função essencial na proteção passiva da armadura contra o fogo, retardando o aquecimento do aço em situações de incêndio.

(__)É permitido reduzir o cobrimento nominal para zero em faces de vigas que estejam em contato direto com alvenaria de vedação, pois a parede atua como proteção definitiva.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Pré-fabricação é um método industrial de construção em que os elementos fabricados, em grandes séries, por métodos de produção em massa (instalação industrial), são montados na obra, mediante equipamentos e dispositivos de elevação. O projeto e a execução de estruturas pré-moldadas com ligações resistentes à flexão podem ser realizados com base na consideração de ligações se comportando como rígidas, desde que atendam ao seguinte:

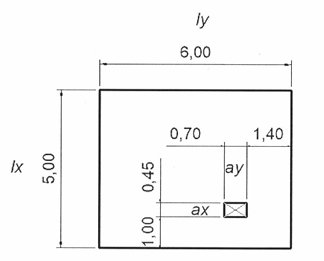

Em uma laje maciça de concreto armado, armada em duas direções, foi prevista uma abertura retangular que atravessa toda a espessura da laje, conforme indicado na figura abaixo:

Considerando que os critérios normativos devem ser atendidos simultaneamente para dispensa da verificação de resistência e deformação em aberturas que atravessam lajes na direção de sua espessura, assinale a alternativa CORRETA.

Observe a simbologia de solda abaixo.

Segundo Bellei (2008), essa simbologia representa a soldagem de penetração:

Ao elaborar um projeto de um edifício educacional para o câmpus Varginha, com 3 andares, notou-se que, no lançamento estrutural, os vãos das vigas serão superiores a 6,50 m, em sua maioria.

Assim, considerando as premissas estabelecidas pela NBR 6118 (ABNT, 2023), as vigas que serão superiores a 60 cm de altura necessitam de:

No projeto de uma viga de concreto armado para um mezanino, submetida a um elevado momento fletor positivo, o engenheiro de estruturas deve garantir a segurança no Estado Limite Último (ELU) e o controle da fissuração no Estado Limite de Serviço (ELS). A viga possui seção retangular e será executada com concreto C30 e aço CA-50. Considerando as prescrições da NBR 6118, assinale a alternativa que descreve um procedimento de dimensionamento ou detalhamento correto.

Quanto à verificação da resistência ao cisalhamento de uma peça em determinada seção transversal, no Estado Limite Último (ELU), segundo a norma ABNT NBR 6118:2024, será satisfatória quando verificadas simultaneamente as seguintes condições, V_Sd ≤ V_Rd2 e V_Sd ≤ V_Rd3. Assim, ao se escolher o modelo de cálculo I para estas verificações, deve-se levar em conta que
