Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

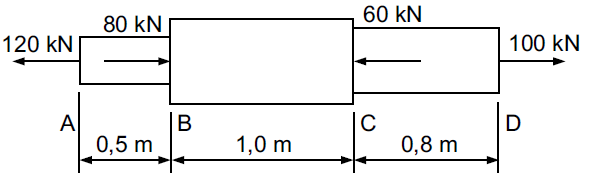

A barra da figura a seguir é constituída de três trechos e está submetida às forças indicadas.

Se o módulo de elasticidade do material da barra é de 200 GPa e a área da seção transversal do trecho BC é de 10 cm², então, nesse trecho, ocorre

Para a viga bi-apoiada apresentada na figura abaixo, considerando-se para a carga P uma intensidade de 30 kN e para as distâncias os valores de a= 2 metros e b= 3 metros, as forças reativas verticais (VR) nos apoios A e B são, respectivamente (assinale a alternativa que apresenta os valores corretos):

Sobre estruturas, analise as afirmativas abaixo e assinale a alternativa correta.

I. Esforço solicitante – Esforços internos que ocorrem nos elementos estruturais decorrentes do carregamento externo.

II. Massa – A força ou o conjunto de forças que agem externamente sobre o elemento de uma estrutura. Medida em newtons (N) ou quilonewtons (kN).

Uma viga biapoiada é solicitada por uma carga uniformemente distribuída de 10,0kN/m ao longo de todo o seu vão. Sabendo que o vão da viga é de 4,0 m e que sua seção transversal é quadrada de lado 0,10 m, a máxima tensão normal devido à flexão dessa viga vale:

Em estruturas, _______ é a força ou o conjunto de forças que agem externamente sobre o elemento de uma estrutura.

Assinale a alternativa que preencha corretamente a lacuna.

Considere o projeto estrutural da viga que está submetida a uma carga uniformemente distribuída (p) de 8 kN/m em todo seu vão de 6 m.

As reações nos apoios A e B são, respectivamente, em kN,

A flexão em um material ocorre quando uma força é aplicada perpendicular ao eixo longitudinal da estrutura, provocando curvatura da estrutura. A flexão pode ser pura, simples e composta. Assinale a alternativa correspondente ao conceito de flexão pura.

Considerando a grelha apresentada na imagem abaixo, calcule a reação vertical, momento fletor e momento torsor, respectivamente, no apoio “A”.

Uma barra de treliça com 1,5 m de comprimento está submetida a uma força de tração de 20 kN. Se a área da seção transversal da barra é igual a 5 cm² e o módulo de elasticidade é 200 000 MPa, então, o alongamento que ocorre na barra é

A estricção ocorre na região C, logo após a fase de escoamento.

Assinale a alternativa que apresenta, em uma viga de concreto com 4 metros de vão livre e dimensões de 20 x 60 (largura x altura), rotulada nos dois apoios, a maior concentração de armadura deve se dar em qual região.

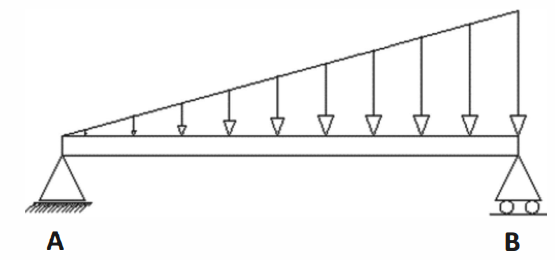

A figura a seguir ilustra uma viga de comprimento L, sujeita a uma carga uniforme concentrada, que vale q.

Sob essas condições, o módulo e posição da carga resultante do esforço vertical sobre a viga são:

A zona abaixo da linha neutra está exposta a um esforço de compressão.

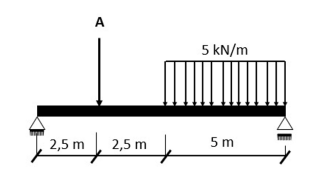

Considerando a seguinte viga isostática biapoiada e que a força A é de 10 kN, qual é o valor da força cortante no meio do vão?

A estrutura em treliça em tela é considerada isostática, pois a quantidade de reações nos apoios somada à quantidade de barras é o dobro do número total de nós.

Nas figuras a seguir, apresentam-se, esquematicamente, duas colunas idênticas, porém com as extremidades restringidas diferentemente. Enquanto na coluna 1 as extremidades são birotuladas, a coluna 2 possui uma extremidade livre e a outra engastada.

Assim, a razão entre a carga crítica de flambagem da coluna (2) e a da coluna (1) vale

Foi realizado um ensaio de flexão de três pontos, através de uma máquina universal de ensaios, em um corpo de prova de material cerâmico no formato retangular. O corpo de prova possuía as seguintes dimensões (Figura 3):

Figura 3 – Ensaio de flexão de três pontos. Fonte: Arquivo da banca examinadora (2022).

• Comprimento do corpo de prova = 100mm;

• Largura do corpo de prova = 20mm;

• Espessura do corpo de prova = 5mm;

• Distância entre pontos de apoio = 80mm;

• Força aplicada = 300N.

Sendo a tensão de ruptura dada pela expressão 𝜎 = $\frac{3FL}{2b{d}^2}$ , o módulo de ruptura do mesmo, em MPa, é:

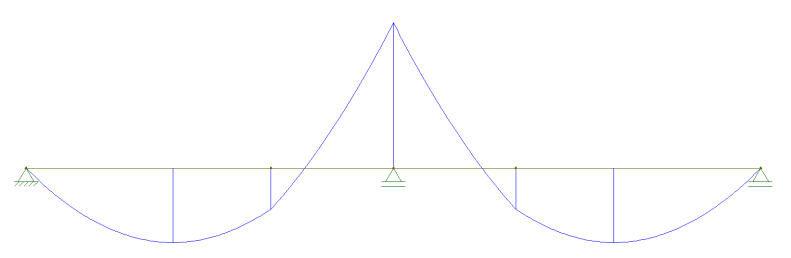

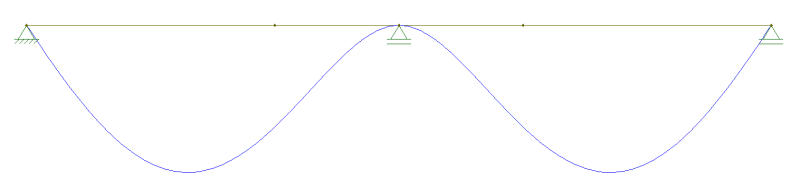

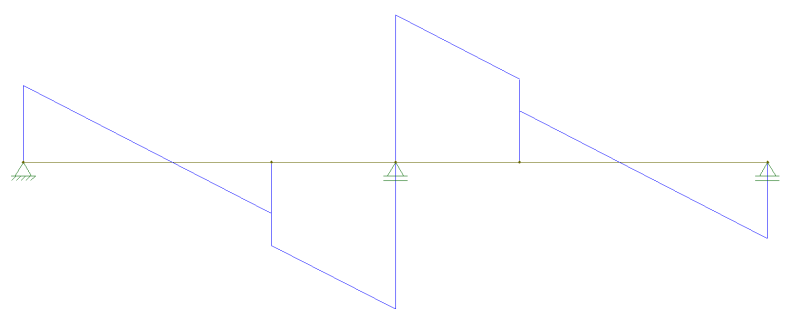

Considerando a viga submetida a carregamentos da questão anterior, após sua análise e dimensionamento de esforços, obtiveram-se os diagramas apresentados nas imagens a seguir.

Com relação a esses diagramas, pode-se afirmar que se tratam, respectivamente, de diagramas de:

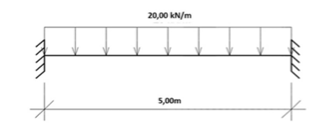

Sendo uma viga de aço biengastada conforme a figura abaixo.

Sendo o módulo de elasticidade do aço 200 GPa e o momento de inércia da seção transversal de 1.305cm⁴, calcule a flecha elástica da viga.

Sobre o tema Equilíbrio e Compatibilidade Estrutural, analise as afirmativas.

I- Um sistema de n forças $F=\left\{F_{1,}{F}_{2,}{F}_{3...}{F}_n\right\}$ é dito independente quando se pode alterar qualquer componente, permanecendo inalterados os valores de todos os demais.

II- Um sistema de m deslocamentos $\delta =\left\{{\delta }_{1,}{\delta }_{2,}{\delta }_{3...}{\delta }_m\right\}$ é dito independente se for possível atribuir valores arbitrários independente de todos os outros.

III- Um sistema de forças formado por forças aplicadas e suas reações de apoio é um sistema de forças independentes.

IV- O Princípio da Superposição dos Efeitos consiste em obter os efeitos de um grupo de forças aplicado em uma estrutura por meio da soma dos efeitos de cada uma das forças aplicadas isoladamente sobre a estrutura.

Estão corretas as afirmativas
