Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Sobre estruturas, analise as afirmativas abaixo e assinale a alternativa correta.

I. Esforço solicitante – Esforços internos que ocorrem nos elementos estruturais decorrentes do carregamento externo.

II. Massa – A força ou o conjunto de forças que agem externamente sobre o elemento de uma estrutura. Medida em newtons (N) ou quilonewtons (kN).

Uma viga biapoiada é solicitada por uma carga uniformemente distribuída de 10,0kN/m ao longo de todo o seu vão. Sabendo que o vão da viga é de 4,0 m e que sua seção transversal é quadrada de lado 0,10 m, a máxima tensão normal devido à flexão dessa viga vale:

Em estruturas, _______ é a força ou o conjunto de forças que agem externamente sobre o elemento de uma estrutura.

Assinale a alternativa que preencha corretamente a lacuna.

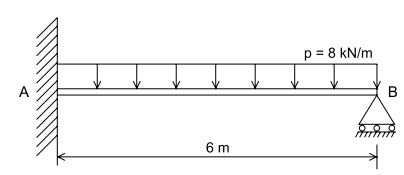

Considere o projeto estrutural da viga que está submetida a uma carga uniformemente distribuída (p) de 8 kN/m em todo seu vão de 6 m.

As reações nos apoios A e B são, respectivamente, em kN,

A flexão em um material ocorre quando uma força é aplicada perpendicular ao eixo longitudinal da estrutura, provocando curvatura da estrutura. A flexão pode ser pura, simples e composta. Assinale a alternativa correspondente ao conceito de flexão pura.

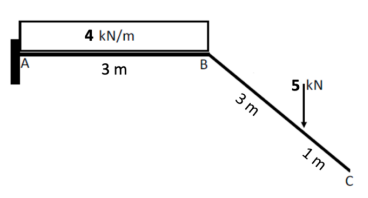

Considerando a grelha apresentada na imagem abaixo, calcule a reação vertical, momento fletor e momento torsor, respectivamente, no apoio “A”.

Uma barra de treliça com 1,5 m de comprimento está submetida a uma força de tração de 20 kN. Se a área da seção transversal da barra é igual a 5 cm² e o módulo de elasticidade é 200 000 MPa, então, o alongamento que ocorre na barra é

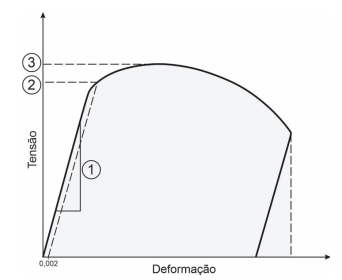

A figura a seguir (Figura 5) representa algumas das principais propriedades mecânicas de um tipo de metal, obtidas pelo ensaio de tração.

Figura 5 – Fases do gráfico tensão versus deformação. Fonte: Arquivo da banca examinadora (2022).

Em relação à numeração dos pontos 1, 2 e 3, os mesmos ilustram as principais propriedades mecânicas obtidas em um ensaio de tração ou relações para determinação e cálculo da(o):

Um parafuso comum de aço ASTM A325 possui diâmetro de 12mm, Fy = 635Mpa, Fu = 825MPA e ϒ_a2 =1,35, e está sujeito a um esforço de tração.

Considerando π = 3,14, assinale a alternativa que apresenta a força resistente de cálculo aproximada do parafuso.

Considere o pórtico triarticulado e seus carregamentos representados na figura a seguir.

Determine o módulo das reações verticais e horizontais, respectivamente, nos apoios A e B.

A reforma a ser realizada na copa de uma edificação administrativa prevê o fechamento lateral com blocos de largura de 20 cm e peso específico de 18 kN/m³. O fechamento será realizado sobre a viga existente com 2,0 m de altura e 3,5 m de largura. A carga distribuída por metro, em kN/m, sobre a viga é igual a

As vigas Gerber são estruturas que podem ser consideradas como um conjunto de vigas, essas vigas são separadas por rótulas e cada trecho pode ter estabilidade própria ou não. As rótulas são ligações de encaixe entre os diferentes trechos das vigas e são capazes de transmitir esforços horizontais e verticais. Acerca da viga Gerber ilustrada abaixo, sabendo que no ponto A existe um engaste, no ponto B, uma rótula e no ponto C, um apoio simples (1º gênero), assinale a alternativa que apresenta a reação de apoio vertical existente no ponto C.

Os esforços cortantes na barra BD são crescentes de B para D.

Qual é, aproximadamente, a tensão em uma barra que tenha diâmetro de 3 centímetros e suporta uma carga de 100 kgf?

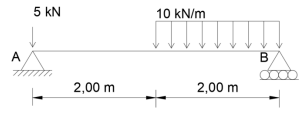

O conhecimento acerca dos esforços externos e internos nas estruturas é essencial para desenvolvimento de projetos e execução das mais variadas obras. Sobre a viga ilustrada abaixo, analise os esforços externos e internos e assinale a alternativa que apresenta a distância do ponto “A” (esquerda para direita) onde ocorre o momento fletor máximo. Considere que as reações de apoio são +10 kN no ponto “A” e +15 kN no ponto “B”.

Considerando-se uma viga engastada, conforme imagem abaixo, com 9m de comprimento e com uma carga triangular atuante, cujo máximo valor é de 270N/m. Em relação às solicitações atuantes na seção C dessa viga, analisar os itens abaixo:

I. A força horizontal é nula.

II. O módulo da força vertical vale 540N.

III. O módulo do momento fletor vale 270Nm.

Está(ão) CORRETO(S):

Os vínculos podem ser caracterizados pelo número de graus de liberdade retirados da estrutura. Para melhor visualização desta restrição, podemos imaginá-los substituídos por barras vinculares nas direções dos movimentos impedidos.

Diante do exposto, estabeleça a correlação entre o nome do vínculo e sua descrição.

Assinale a alternativa que apresenta a correlação correta.

O estudo da Resistência dos Materiais tem por objetivo fornecer conhecimentos básicos das propriedades mecânicas de sólidos reais, visando utilizá-los no projeto, modelagem e cálculo de estruturas. Considerando os pressupostos e hipóteses básicas da Resistência dos Materiais, há homogeneidade quando:

Na figura a seguir, uma viga tem uma de suas extremidades livre e a outra engastada. Na extremidade livre, atua uma carga concentrada de 20kN.

Sabendo que essa viga possui seção transversal quadrada de lado 10cm, a tensão normal máxima de flexão, em valor absoluto, no ponto A vale:

O valor do momento fletor máximo no vão entre os pontos A e B é aproximadamente igual a:
