Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Em um estabelecimento, está sendo executado um pilar de concreto que servirá para reforçar o apoio de parte de uma estrutura de madeira de um telhado. A equipe de obra mostrou que o pilar foi executado conforme o detalhe de projeto de armação indicado na figura a seguir:

O peso linear das barras de aço de 5 mm e 12,5 mm é de 0,15 kg/m e 1 kg/m, respectivamente. Arredondando para cima, a massa total de aço, em kg, utilizada no pilar foi de:

Sobre as características do modelo estrutural apresentado na Figura 1, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) O cisalhamento máximo apresentado no diagrama de esforços internos é 5 tf.

( ) A deflexão máxima da curva da linha elástica ocorrerá no centro da viga, ou seja, a 0,75 metro do ponto A.

( ) A inclinação da curva da linha elástica será zero no centro da viga, ou seja, a 0,75 metro do ponto A.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A respeito do modelo estrutural apresentado na Figura 1, analise as assertivas abaixo:

I. A viga apresenta flexão pura e flexão simples.

II. O cisalhamento máximo da viga ocorrerá no trecho CD.

III. A viga será tracionada no seu bordo superior nos trechos AC e DB.

Quais estão corretas?

A seção transversal de pilares-parede maciços, qualquer que seja a sua forma, não pode apresentar dimensão maior que 19 mm.

Uma viga de 8 metros de vão, com seção reta constante, biengastada, suporta, em equilíbrio, uma carga triangular cujo valor cresce de zero, no apoio da esquerda, até 5kN/m, no apoio da direita. Considerando essa situação, marque a alternativa que apresenta o valor, do momento fletor em módulo, no apoio da direita.

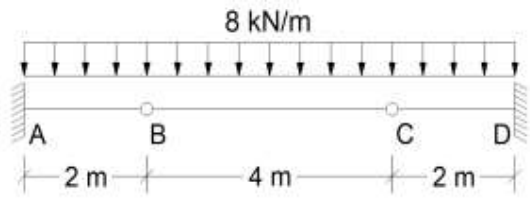

Os momentos fletores máximos positivos e negativos da estrutura acima são, respectivamente:

O vidro é um material que dificilmente é riscado, porém pode se estilhaçar quando submetido a choques de pequena intensidade. Quanto às propriedades do vidro, é CORRETO afirmar que possui:

Calcule a força axial de tração, em toneladas, necessária para uma barra de aço de seção circular CA-50 com diâmetro de 16mm entrar no patamar de escoamento:

Considerar π = 3,14 e gravidade de 10 m/s².

Um poste cilíndrico de H metros de altura e de secção transversal de um anel de ∅_e e ∅_i de diâmetro externo e interno, respectivamente. Sabendo que o material do poste possui peso específico de ρ assinale a alternativa que indica a tensão de compressão na base deste poste.

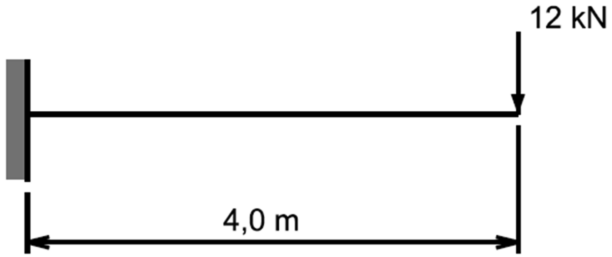

Na figura apresentada a seguir, tem-se uma viga com uma das extremidades engastada e a outra livre. Na extremidade livre, aplica-se uma carga concentrada de 12 kN.

Sabendo que a viga possui seção transversal circular de raio 10 cm e admitindo $\pi$ = 3, a máxima tensão normal nessa viga vale:

Uma barra metálica, com seção transversal retangular com dimensões 5 cm x 10 cm e comprimento 2,0 m, é tracionada axialmente. Sabendo que a tensão axial e o alongamento admissíveis no projeto dessa barra valem, respectivamente, 400 MPa e 2 mm, e admitindo módulo de Young para o material de 200 GPa, a máxima carga admissível nessa barra é de:

No dimensionamento de estruturas de concreto armado, o domínio em que a falha da estrutura ocorre sob flexão simples ou composta com ruptura à compressão do concreto e com escoamento do aço é o domínio:

A treliça da figura a seguir está submetida a uma força vertical de 40 kN e a uma força horizontal de 5 kN, ambas no nó C.

A força atuante na barra AC, em módulo, é

Considere o esquema de um poste representado abaixo, onde F₁ e F₂ estão em kN e F₂ = 2F₁

Dado

$\sqrt{2}$ = 140

sen 45^o = cos 45º = $\frac{\sqrt{2}}{2}$

Nessas condições, a reação horizontal (H) no apoio é

Qual a definição de armadura ativa (de protensão)?

Um reservatório paralelepipédico de uma célula é elevado e apoiado nos pilares nos cantos e está cheio de água. Nos elementos de superfície das paredes, nas etapas do projeto estrutural, a análise que mais se adequa em vista de seu dimensionamento é

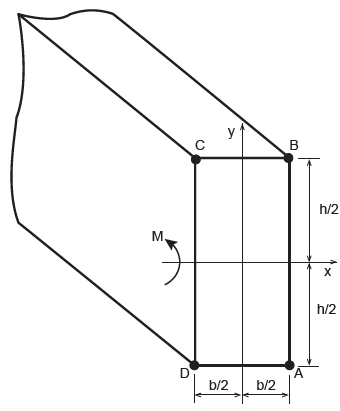

Uma viga de seção transversal retangular de dimensões b x h é submetida a um momento fletor M, conforme indicado na Figura.

A tensão normal compressiva máxima na seção mostrada atuará no(s) ponto(s)

Considere o trecho de uma estrutura composta por uma viga de 7 m com 5 m de distância entre pilares e um balanço de 2 m. Essa viga está submetida unicamente a uma carga concentrada de 20 kN, aplicada verticalmente para baixo, na ponta desse balanço. Sabe-se que, no pilar mais distante em relação à carga, o apoio é de primeiro gênero e, no outro, antes do balanço, o apoio é de segundo gênero.

Analisando-se a estrutura descrita, o cisalhamento, em kN, no trecho entre os pilares, em valor absoluto, é

O esforço axial é positivo quando se trata de esforço axial por:

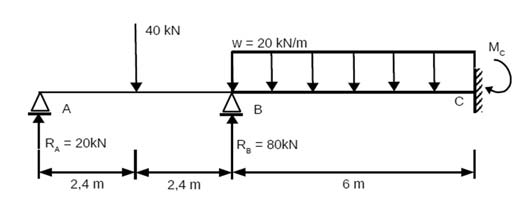

Para a viga da seguinte figura, que é uma estrutura hiperestática, são conhecidos os valores das reações nos apoios A e B.

Fonte: Silva e Barros (2017).

Com base nessas informações, a partir da determinação das demais reações de apoio, é correto afirmar que o momento máximo é da ordem de
