Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Um pilar recebe 50kN de carga, aproximadamente, no seu eixo vertical. Sua seção transversal é quadrangular, com lado igual a 50cm. Qual o valor da solicitação de compressão a que está submetido o pilar?

Observe a figura a seguir.

O maior momento fletor positivo e negativo da estrutura representada pela figura acima com o carregamento indicado, cujas barras possuem o mesmo módulo de elasticidade e o mesmo momento de inércia, é de:

Observe a figura a seguir.

Quando uma viga de uma ponte representada pela figura acima é submetida simultaneamente, ao longo de toda a sua extensão, a uma carga permanente de 10 kN/m e a um trem-tipo composto por três cargas concentradas de 20 kN distantes entre si de 2 m e por uma carga de multidão de 10 kN/m; os momentos fletores máximos positivos e negativos serão, respectivamente, de:

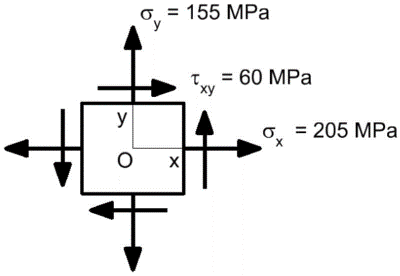

A figura a seguir apresenta um elemento em um estado de tensões planas.

Nesse elemento, a máxima tensão principal vale:

Assinale a alternativa que apresenta a tensão resistida por um corpo de prova que suportou um carregamento máximo de 75 toneladas-força, considerando que o corpo de prova era cilíndrico e tinha 10 cm de diâmetro e 20 cm de altura. Considere gravidade igual a 10 m/s² e que o valor de Pi seja 3 (π = 3).

Acerca da determinação da resistência à tração na flexão dos corpos de prova prismáticos de concreto, analise as assertivas abaixo assinalando V, se verdadeiras, ou F, se falsas.

( ) Os corpos de prova que tiverem sido curados em câmara úmida ou submersos em água devem ser ensaiados imediatamente após terem sido retirados do local de cura.

( ) No caso de corpos de prova moldados, as faces laterais com relação à posição de moldagem devem ficar em contato com os elementos de aplicação de força e os apoios.

( ) A direção das reações deve ser mantida perpendicular à direção da força durante todo o ensaio.

( ) A força deve ser aplicada de forma gradual e uniforme, paralelamente à superfície do corpo de prova, evitando-se excentricidade e choque.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Sobre os desenhos de projetos em estruturas de aço, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Devem ser executados em escala adequada para o nível das informações desejadas e devem conter todos os dados necessários para o detalhamento da estrutura, para a execução dos desenhos de montagem e para o projeto das fundações.

( ) Os desenhos de projeto devem indicar quais as normas complementares que foram usadas e dar as especificações de todos os materiais estruturais empregados.

( ) Devem indicar os dados relativos às ações adotadas e aos esforços solicitantes de cálculo a serem resistidos por barras e ligações, quando necessários para a preparação adequada dos desenhos de fabricação.

( ) Nas ligações com parafusos de alta resistência, os desenhos de projeto devem indicar se o aperto será normal ou com protensão inicial e, neste último caso, se os parafusos trabalharem a cisalhamento, se a ligação é por atrito ou por contato.

No que se refere à corrosão nos componentes de aço das estruturas metálicas, considere as afirmações:

l. Os componentes de aço da estrutura devem ser dimensionados com sobreespessura para tolerar corrosão ou devem ser protegidos contra a corrosão que possa influir na sua resistência ou no seu desempenho na estrutura.

Il. A proteção contra corrosão nas superfícies internas de peças cujo interior é permanentemente vedado contra penetração de oxigênio externo é considerada desnecessária.

IIl. A corrosão localizada, passível de ocorrer quando existir, por exemplo, retenção de água ou condensação excessiva, deve ser minimizada por projeto e detalhamento adequados. Onde necessário, deve ser prevista drenagem eficiente da água.

É correto o que se diz em:

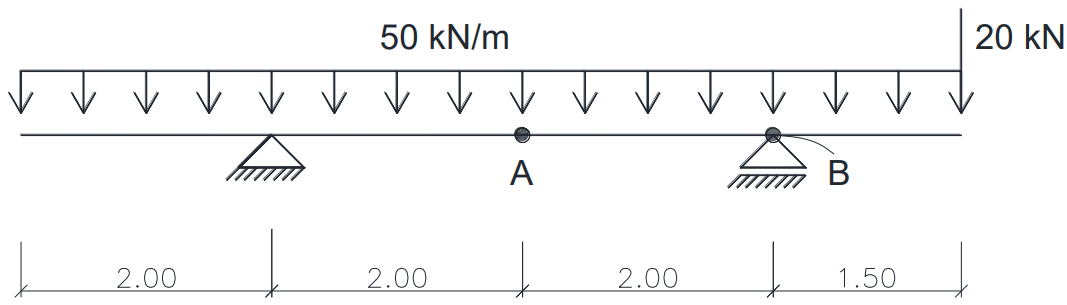

Para a viga indicada a seguir, calcule as intensidades dos momentos fletores nas seções A e B (M_A e M_B), respectivamente.

Dimensões em metros

Assinale a alternativa CORRETA:

Determine o valor da relação entre a força de tração resistente de cálculo por ruptura da seção líquida, 𝑁_𝑡,_𝑅$d$,_$rup$, de uma chapa de ligação, e a força resistente de cálculo por ruptura por cisalhamento da seção efetiva do metal da solda, 𝐹_𝑤,_$rd$, de suas respectivas soldas de filete. Considere que o aço estrutural da chapa de ligação possui 𝑓_𝑦 igual a 250 MPa e 𝑓_𝑢 igual a 400 MPa e o metal de solda, 𝑓_𝑤 igual a 485 MPa. Adotar √2 ≈ 1,4.

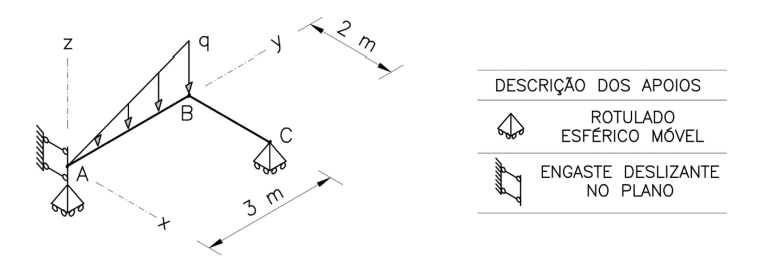

A grelha mostrada na figura abaixo está submetida a carregamento distribuído linear com valor 𝑞 igual a 20 kN/m. Determine as intensidades do esforço cortante no ponto B (𝑉_𝐵) e do momento fletor no ponto B (𝑀_𝐵), respectivamente.

Com relação ao dimensionamento de peças de concreto armado, é INCORRETO afirmar:

Uma solução para evitar a concretagem com a pega iniciada é a utilização de aditivo retardador de pega no preparo do concreto.

Considere, para os trabalhos de concretagem de uma laje de um novo edifício, os seguintes dados:

- Traço em massa dos agregados secos de 1:2:3,4;0,63.

- Concreto com agregados secos a ser produzido no canteiro de obra.

- Massa específica do cimento: 3 125 kg/m³.

- Massa específica da areia: 2 500 kg/m³.

- Massa específica da brita: 2 720 kg/m³.

- Produção de concreto em betoneira no canteiro de obras.

A quantidade necessária de sacos de cimento de 50 kg para a produção de 4,5 m³ de concreto é:

No reconhecimento dos elementos estruturais de um projeto, são consideradas vigas-paredes as vigas altas em que a relação entre o vão e a altura ℓ/h é

Uma barra circular de raio R possui uma de suas extremidades engastada e a outra livre. Na extremidade livre, aplica-se uma torção que induz tensão cisalhante máxima, nessa barra, 8 vezes superior à tensão máxima admissível. Considerando apenas o estado de tensões gerado pela torção, o raio mínimo necessário para que a barra resista ao carregamento imposto vale:

Considere um pilar engastado no solo submetido à força Hr e com a distribuição de esforços ilustrada na figura abaixo.

a) Forças e reações b) Distribuição de pressão

Com base nessas informações, assinale a alternativa correta.

No modelo de viga de Euler-Bernoulli, simplificações foram introduzidas, mas seu uso é permitido em muitas áreas de engenharia. Sobre este modelo, assinale a alternativa correta.

A respeito de vigas de alma cheia, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

( ) Na determinação das propriedades geométricas de vigas laminadas, podem ser desprezados furos para parafusos de montagem nas mesas, desde que a resistência à ruptura da área líquida seja maior do que a resistência ao escoamento.

( ) As vigas com contenção lateral contínua não estão sujeitas ao fenômeno de flambagem lateral.

( ) Quanto à flambagem local, as vigas podem ser classificadas como seção compacta, seção semicompacta e seção esbelta.

A figura representa uma estrutura hiperestática.
