Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

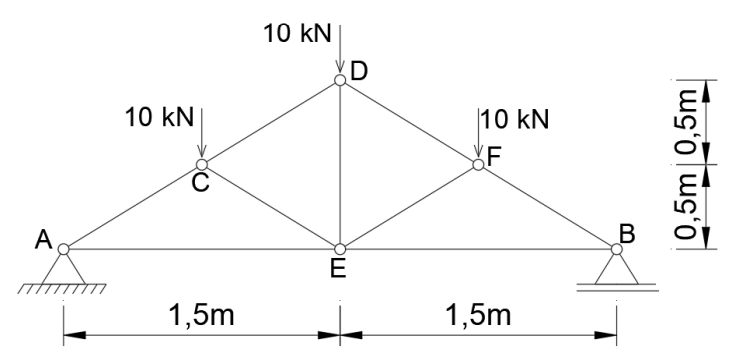

A figura abaixo ilustra uma treliça plana cujas ligações são rotuladas. Analise-a e assinale a alternativa INCORRETA.

Sobre as condições de contorno e deformação da estrutura apresentada na Figura 1, analise as assertivas abaixo:

I. A reação de apoio gerada pela restrição de rotação no apoio A tem sentido anti-horário.

II. A inclinação máxima da curva da linha elástica está localizada no nó A.

III. A deflexão máxima da curva da linha elástica está localizada no nó B.

Quais estão corretas?

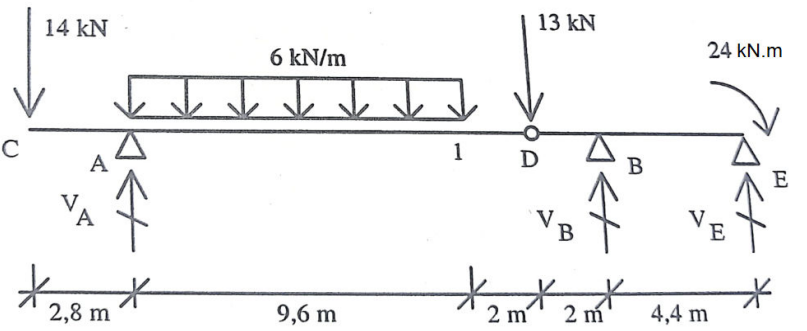

INSTRUÇÃO: Analise a seguinte viga Gerber utilizada em um viaduto de concreto armado. Considere o apoio A de 2º gênero.

Fonte: O autor, 2023.

Os valores das reações de apoio V_A, V_B, V_E, o momento fletor e o esforço cortante no ponto A são, respectivamente:

Assinale a alternativa que contém o valor da reação no apoio da direita de uma viga de concreto armado nas seguintes condições:

Viga bi-apoiada isostática com 8,0 m de comprimento, sendo que em ambas as extremidades, há balanço com 1,0 m de comprimento. A viga está carregada com carga distribuída de 3,0 tf/m em toda sua extensão, mais duas cargas concentradas, sendo a primeira de 1,6 tf a 1,0 m a direita do apoio da esquerda e a segunda carga concentrada de 2,0 tf na extremidade direita.

As estruturas do sistema construtivo steel-framing são constituídas por perfis de aço galvanizados formados a frio. Excetuando as ripas, os perfis da estrutura devem ter espessura nominal mínima de

A reação no apoio B dessa viga vale:

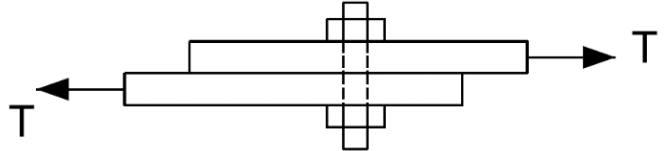

A figura a seguir apresenta duas chapas conectadas por um parafuso. As chapas são tracionadas por uma força T de 2400 kN e o parafuso possui diâmetro de 20 mm.

Nessa condição, e admitindo $\pi$ = 3, a tensão cisalhante atuando no parafuso é de

Nas estruturas de concreto armado, no dimensionamento e verificação de elementos lineares, quanto ao estado-limite de fissuração inclinada da alma - força cortante e torção, usualmente, não é necessário verificar a fissuração diagonal da alma de elementos estruturais de concreto. Assim, em casos especiais, em que isso seja considerado importante, deve-se limitar o espaçamento da armadura transversal a:

A Figura 1 abaixo ilustra um pórtico isostático plano. A partir das considerações a seguir, assinale a alternativa que expressa corretamente a característica do esforço interno de cisalhamento na barra AC.

Figura 1 – Pórtico isostático plano

1. Todas as ligações são perfeitamente rígidas.
2. Os apoios nos nós A e B são respectivamente do 2º e do 1º gênero.
3. O comprimento das barras é: AC= 4,0 m; CD= 4,0 m e DB= 2,0 m.
4. Os esforços externos devem ser calculados considerando a seguinte convenção de sinais: forças em x positivas para a direita, forças em y positivas para cima e momentos positivos no sentido anti-horário.

Uma barra metálica de treliça, com 1,0 m de comprimento, está submetida a uma força de tração de 40 kN. A área da seção transversal da barra é 10 cm² e o seu módulo de elasticidade é 200 GPa. A tensão de tração, em MPa, e o seu alongamento, em milímetros, são, respectivamente:

Uma viga biapoiada é solicitada por duas forças concentradas atuantes nas seções B e C, conforme indicado na Figura.

Os trechos, AB, BC, e CD da viga estão sujeitos, respectivamente, à flexão dos seguintes tipos:

Em pilares de concreto armado, para combater a flambagem das armaduras verticais em compressão, são projetadas armaduras transversais denominadas

Observe a figura a seguir:

Na análise estrutural do projeto da estrutura em aço da figura, a qual é formada por uma viga AC e um cabo BD, as mais adequadas teorias para as análises de tensões que deveriam ser feitas para os trechos BC e BD seriam:

Considere uma taxa de 100 kg/m³ (aço CA-50) por metro cúbico (m³) de concreto para a fundação em blocos de F_CK = 25,0 Mpa. Qual a quantidade de aço CA-5O para 10 blocos de fundação com dimensões 0,60 m x 0,60 m, altura de 0,50 m, considerando um lastro de concreto F_CK 20,0 Mpa com espessura de 5 cm?

Considere que o concreto estrutural especificado para a fundação em blocos é F_CK= 25,0 Mpa. Qual o volume de Concreto estrutural para 10 blocos de fundação com dimensões 0,60 m x 0,60 m, com altura de 0,50 m e um lastro de concreto F_CK 20,0 Mpa com espessura de 5 cm?

O estado plano de tensão em um ponto de um corpo está representado no elemento da figura a seguir. Marque a alternativa que apresenta os valores das tensões principais normais 𝜎₁ e 𝜎₂.

Para a superfície hachurada a seguir determinou-se o momento de inércia em relação ao eixo x que passa pelo centro de gravidade (medidas em centímetros). O valor do momento de inércia está CORRETAMENTE indicado na alternativa

A armadura de aço responsável por suportar os esforços de tração oriundos do carregamento está localizada na parte superior da referida viga.

Determine a máxima flecha de uma viga biapoiada retangular de aço MR250 submetida a uma carga concentrada de F kN em todo os seus L cm de comprimento, considerando a hipótese de Euler-Bernouilli (a segunda variação da flecha no comprimento da viga é igual à divisão do momento pela rigidez EI). A seção da viga é retangular, tem h de altura e b de largura. O aço MR250 possui módulo de elasticidade de E kN/cm². Desconsidere o peso próprio da viga.

A viga está sujeita a uma força de cisalhamento na região 1.
