Ainda em relação à viga isostática ilustrada na Figura 1, assinale a alternativa que apresenta a maior intensidade de momento fletor negativo que a viga apresentará. Considere que o momento fletor é negativo quando ocorre tração acima da linha neutra.

Vigas são elementos estruturais sujeitos basicamente a esforços de flexão. Por serem elementos empregados para vencer vãos na horizontal, são muito solicitados em termos de esforços, uma vez que necessitam ter condições de transferir forças, geralmente verticais, para os apoios através de um caminhamento horizontal.

Faça a correlação entre a denominação da viga e sua característica, numerando os parênteses.

Denominação

1 – Vigas de alma cheia

2 – Vigas alveolares

3 – Vigas em forma de treliça

4 – Vigas Vierendeel

Característica

( ) São formadas por duas mesas interligadas por uma alma e se caracterizam pelo acentuado afastamento entre as mesas.

( ) São obtidas a partir de perfis tipo I, normalmente por recorte longitudinal das almas, na forma de ameias, com posterior deslocamento e soldagem, ou mesmo por meio da execução de aberturas nas almas desses perfis.

( ) São constituídas por barras coplanares articuladas entre si e submetidas a cargas nodais, onde as barras podem-se articular por meio de ligação direta, em que as barras são diretamente fixadas umas às outras por soldagem, ou ligação indireta, nas quais as barras são fixadas umas às outras por chapas Gousset.

( ) São compostas de barras resistentes na forma de quadros, unidas entre si por meio de ligações rígidas, que devem resistir às forças normais de cortantes e também aos momentos Fletores.

A sequência CORRETA de caracterização das vigas é, de cima para baixo:

No dimensionamento da viga, o momento fletor máximo encontra-se próximo à extremidade “B” da viga.

O peso próprio da viga é desprezível no cálculo estrutural.

O conceito de estabilidade da estrutura deve ser considerado no dimensionamento de uma estrutura. Considerando a segurança do conjunto, assinale a alternativa correta.

Como deve ser o procedimento para dimensionar uma estrutura atualmente?

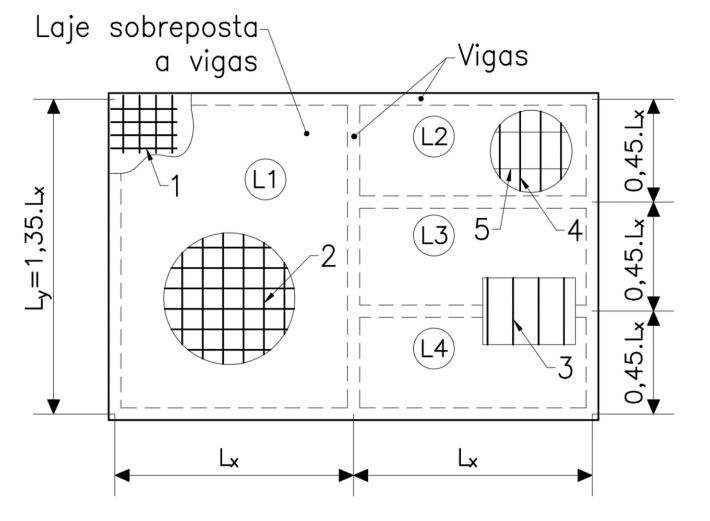

A figura a seguir mostra posicionamentos de armaduras em quatro lajes maciças, designadas de L1, L2, L3 e L4. Considerando as armaduras numeradas de 1 a 5, marque a alternativa INCORRETA.

O momento fletor M é constante ao longo de todo o comprimento da viga.

Transpasse e solda são meios permitidos para a realização de emendas em barras de aço.

O engenheiro da prefeitura de Guararema foi chamado para fazer um projeto de dimensionamento do reforço de uma estrutura de concreto que sofreu degradação. Para tanto, é necessário considerar alguns aspectos.

Assinale a alternativa que apresenta, corretamente, os aspectos que devem ser considerados nesse projeto de reforço de uma estrutura de concreto.

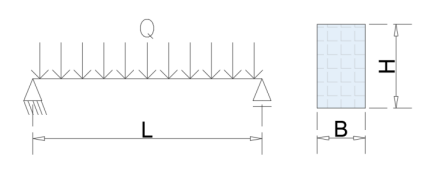

Qual a tensão máxima de compressão e tração advinda do momento fletor na fica ilustrada abaixo?

Considerar a carga Q de 2tf/m, o vão L de 6,00m e a seção bxh da viga sendo 14x30 respectivamente.

Considerar que a flexão ocorre o eixo de maior inércia da seção.

Uma viga prismática pré-moldada de concreto armado com 6 m de comprimento precisa ser içada pelos seus extremos para ser colocada em uma estrutura. Para tal, um guindaste, com capacidade para suportar, no mínimo, 50% a mais do que a carga de serviço precisa ser contratado.

Considerando-se que a massa específica do concreto armado é de 25.000 N/m³, e que a seção transversal da viga é de 30 cm x 60 cm, a capacidade mínima que deve ser imposta na contratação do guindaste é que ele suporte, em kN,

Observe a figura a seguir:

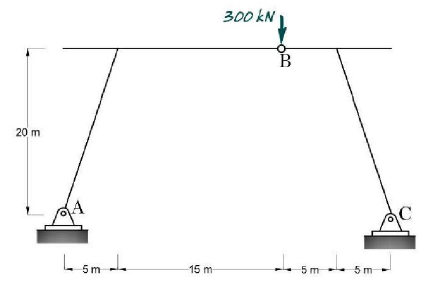

Para o pórtico triarticulado construído para sustentação do trecho de um viaduto, as reações vertical e horizontal (empuxo) em C são, respectivamente,

A deformação plástica é reversível e desaparece quando a força é removida. A deformação elástica é irreversível e não desaparece quando a força é removida.

Se uma viga que suportará uma marquise for engastada na sua extremidade à esquerda e livre na sua extremidade à direita, sem ter nenhum apoio intermediário, assinale a alternativa que apresenta a intensidade do momento fletor máximo dessa estrutura, considerando que ela terá comprimento de 3,5 metros, um carregamento distribuído de 1,2 tf/m, um carregamento pontual de 0,5 tf na extremidade à direita e uma seção transversal de 20 x 50 cm.

O tubulão a ar comprimido deve ser dimensionado de maneira que sua base tenha altura limitada até:

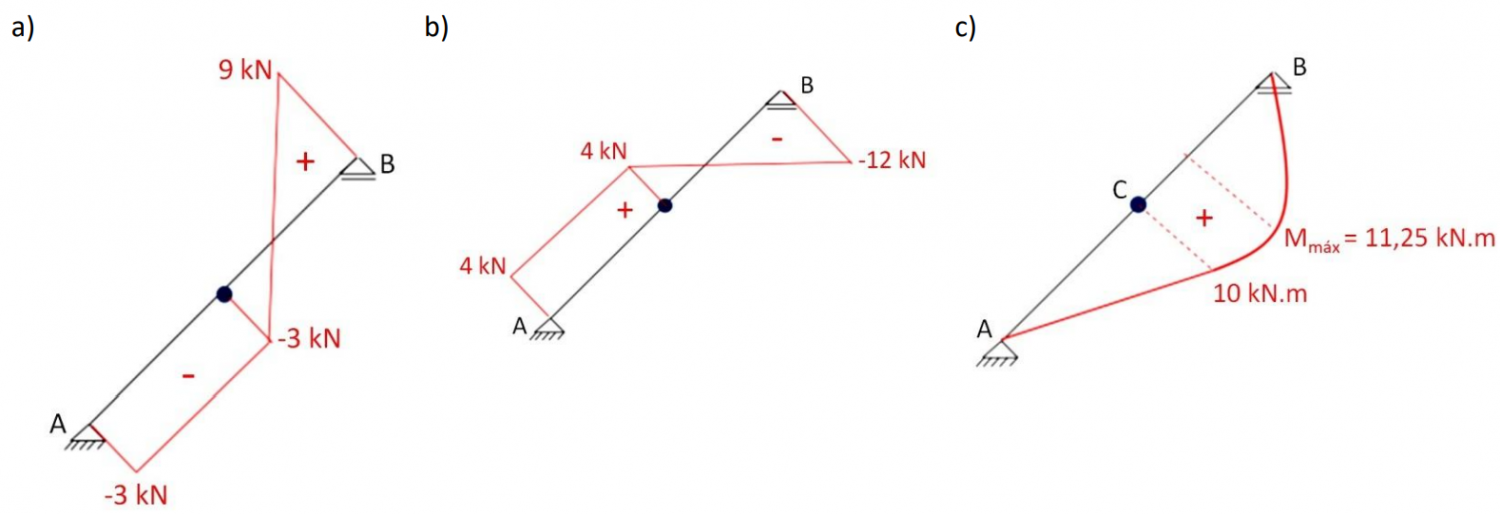

Os diagramas de esforços mostrados, a seguir, representam graficamente os valores dos esforços normais, dos esforços cortantes e dos momentos fletores, respectivamente, ao longo de uma viga (AB) inclinada e biapoiada.

Considerando que os apoios nos pontos A e B são, respectivamente, do segundo gênero (apoio fixo) e primeiro gênero (apoio móvel), assinale a afirmativa CORRETA:

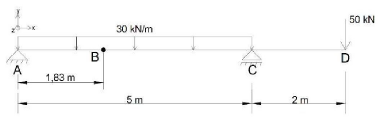

Considerando a viga e o sistema cartesiano (x, y, Z) indicados na figura a seguir, pede-se indicar a alternativa que represente os valores Rx, A ,RyA , Mz, B, Ry, C e Mz, C.

Admita as seguintes notações:

1. Rx,i: Reação de apoio no Ponto i, na direção do eixo x;
2. Ry,i: Reação de apoio no Ponto i, na direção do eixo y;
3. Mz,i: Momento fletor atuante no Ponto i em torno do eixo z, sabendo que:

- Mz,i>0 se traciona as fibras inferiores

- Mz,i<0 se traciona as fibras superiores.

Em relação às lajes de concreto armado:

1. Lajes lisas são apoiadas diretamente em pilares com capitéis.

2. Lajes nervuradas são moldadas no local ou com nervuras pré-moldadas, cuja zona de tração para momentos positivos esteja localizada nas nervuras entre as quais pode ser colocado material inerte.

3. Lajes cogumelo são apoiadas nos pilares sem capitéis.

Assinale a alternativa que indica todas as afirmativas corretas.

Nas lajes de concreto armado com armadura para força cortante a resistência dos estribos pode ser considerada com os seguintes valores máximos, sendo permitida interpolação linear:

$■$ ................... Mpa, para lajes com espessura até 15 cm;

$■$ ................... Mpa (fywd) para lajes com espessura maior que 35 cm.

Assinale a alternativa que completa corretamente as lacunas do texto.
