Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Para que as barras de aço trabalhem em harmonia com o concreto, as barras de espera para concretagem dos pilares e vigas devem ser limpas com graxa, de modo a se retirar qualquer resíduo de oxidação.

Um plano é chamado de plano principal de tensão, se a tensão de cisalhamento neste plano é nula. A direção da normal a um plano principal de tensão é chamada de direção principal de tensão e a tensão normal que atua em um plano principal é chamada de tensão principal. O problema da análise das tensões consiste em determinar as componentes da tensão num plano qualquer, a partir das componentes da tensão que atuam em três planos ortogonais passando pelo ponto e supostas previamente conhecidas.

O teste de abatimento é um dos métodos utilizado, antes do lançamento, para medir o início da pega do concreto.

A reação no apoio A equivale a q/2.

No que tange às propriedades físicas dos aços estruturais, considerando-se a faixa normal de temperaturas atmosféricas, analisar os itens abaixo:

I. O módulo de elasticidade longitudinal situa-se próximo aos 200.000Mpa.

II. O coeficiente de Poisson é igual a 0,025.

III. A massa específica é da ordem de 7.850kg/m³.

Estão CORRETOS:

As soluções mais comuns para estabilização de encostas são:

I. solo grampeado: É uma proteção temporária feita de peças de metal no formato de pranchas com encaixes para a construção de uma parede de proteção. É uma solução mais econômica para diversos tipos de trabalhos de curta duração, ou que precise de uma solução rápida antes de uma decisão definitiva;

II. cortinas atirantadas: Trata-se de uma estrutura construída sob a forma de parede de concreto armado, normalmente na vertical, junto a tirantes que são ancorados no terreno, em uma profundidade que permita que ele se mantenha estável;

III. estaca prancha ou estacas justapostas: Esta é uma técnica que consiste na utilização de chumbadores enterrados. Com isso, é possível evitar que grandes massas de terra se movam. É importante que junto a essa técnica também seja realizada a cobertura do solo – com concreto ou com cobertura vegetal.

Está correto o que se afirma em

Duas colunas geometricamente idênticas e constituídas pelo mesmo material são submetidas a uma carga compressiva axial, conforme ilustrado a seguir.

Sabendo que a coluna (1) tem uma das extremidades engastada e outra livre, enquanto a coluna (2) é birotulada, é correto afirmar que:

A imagem representa uma treliça espacial. Os pontos A, B, Ce D são apoios fixos. Os pontos E, F, Ge H são articulados.

Quais barras são necessárias para tornar essa estrutura estável?

O aço CA-50 é um dos tipos de aço mais utilizados na construção civil. Considerando essa informação, assinale a alternativa que apresenta o valor da tensão de escoamento mínima desse material.

Para que as forças sobre as barras longitudinais das armaduras em uma viga sejam integralmente transmitidas ao concreto, deve-se definir de forma eficiente o mecanismo de ancoragem. Em um projeto de estrutura de concreto, constatou-se que os esforços eram ancorados por meio de um comprimento reto, sem a utilização de ganchos. Nesse caso, tem-se a denominada

Um engenheiro deseja projetar uma laje maciça de concreto armado com 10 cm de espessura que será construída utilizando concreto com resistência característica à compressão de 25 MPa. Considerando que a laje será armada em duas direções, a armadura positiva mínima a ser considerada no projeto dessa laje vale, aproximadamente:

Observe a figura a seguir.

No desenho de detalhamento da viga V406, quais são as posições detalhadas para o equilíbrio do cisalhamento?

Nas estruturas de concreto armado, é importante a verificação da posição das barras em relação à aderência durante a concretagem, pois consideram-se em boa situação quanto à aderência os trechos das barras que estejam, por exemplo:

1. horizontais ou com inclinação menor que 45º sobre a horizontal, desde que para elementos estruturais com h < 60 cm, localizados no máximo 30 cm acima da face inferior do elemento ou da junta de concretagem mais próxima.

2. com inclinação maior que 45º sobre a horizontal.

3. horizontais ou com inclinação menor que 45º sobre a horizontal, desde que para elementos estruturais com h ≥ 60 cm, localizados no mínimo 30 cm abaixo da face superior do elemento ou da junta de concretagem mais próxima.

Assinale a alternativa que indica todas as afirmativas corretas.

No projeto de estruturas de concreto armado, a espessura mínima de uma laje maciça de piso não em balanço de residência é

Deformação (Ɛ) é a variação do comprimento expressa em porcentagem em relação ao comprimento inicial (adimensional).

Sobre as armaduras em estruturas de concreto armado, analise as proposições abaixo.

I. São compostas de barras de aço, também chamadas de ferro de construção ou vergalhos e têm a propriedade de integrar ao concreto e de apresentar elevada resistência à tração.

II. A armação de uma estrutura é montada com varões transversais, chamados de vergalhões, e longitudinais, chamados de estribos.

III. Os estribos conferem a resistência à torção e ao esforço transverso. A resistência à torção é influenciada pela armadura longitudinal.

É correto o que se afirma, apenas, em

A tensão de trabalho da estaca que corresponde à carga de trabalho dividida pela área da seção transversal, denomina-se:

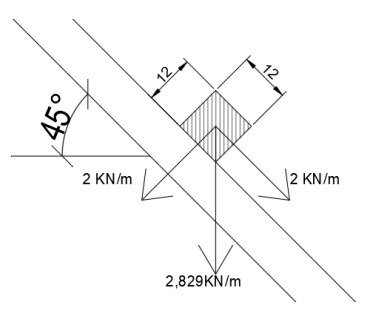

Uma terça de cobertura de seção 12x12 cm com inclinação de 45º é submetida a flexão simples oblíqua, conforme a ilustração abaixo. Sabendo-se que a terça recebe um carregamento de 2,829 kN/m e está bi apoiada em um vão de 2m, qual a máxima tensão normal advinda da flexão que esta terça está submetida em suas extremidades?

Considerar que, como sen e cos de 45º é 0,707, o carregamento x e o carregamento y é 2 kN/m respectivamente.

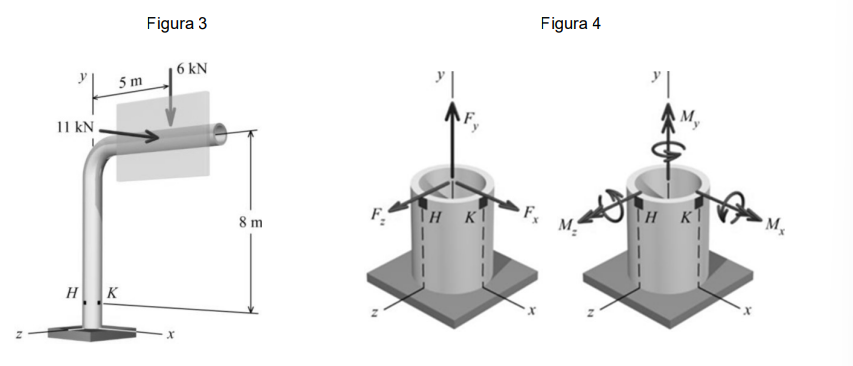

Uma placa de sinalização rodoviária pesa P_sd = 6 kN e é suportada por um tubo estrutural com diâmetro externo de 275 mm e uma parede com espessura de 12,5 mm. A força resultante da pressão do vento agindo sobre a placa é de N_sd = 11 kN, conforme mostrado na Figura 3.

FONTE:https://www.wiley.com/en-us/Mechanics+of+Materials%3A+An+Integrated+Learning+System%2C+4th+Edition-p-978EEGRP37960

Assinale a alternativa que apresenta as forças e os momentos agindo em uma seção transversal formada pelos pontos H e K, conforme convenções indicadas na Figura 4.

As estruturas de concreto armado são muito usadas na construção civil, o Concreto por absorver os esforços de compressão, e o aço por absorver os esforços de tração, nas peças, quando combinados oferecem eficientes resultados. As peças, como: pilares, vigas, lajes e etc., estão sujeitos a diversos esforços que podem inclusive leva-los a ruptura.

Um tipo comum de ruptura, resultante da deficiência da armadura transversal para resistir as tensões de tração devidas à força cortante, é conhecida como ruptura por:
