Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

A laje nervurada é mais econômica em relação à laje maciça de mesma inércia, devido à redução de armação e por eliminar o concreto desnecessário na região tracionada.

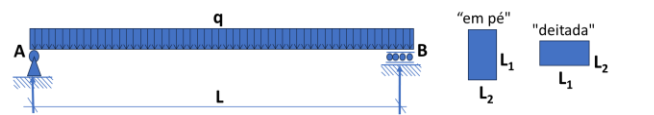

Considere um projeto que envolve a análise de uma viga biapoiada com comprimento L sujeita a uma carga distribuída uniforme 𝑞.

A viga tem uma seção transversal retangular definida por dimensões 𝐿₁ = 3𝑘 e 𝐿₂ = 𝑘, onde 𝑘 é uma constante dimensional.

O dilema enfrentado pelo engenheiro é determinar a orientação ótima da viga para suporte de carga: uma configuração "deitada", com 𝐿₁ servindo como base e 𝐿₂ como altura, ou uma configuração "em pé", com 𝐿₂ como base e 𝐿₁ como altura.

Após análise, o projetista determinou que a razão entre a tensão máxima de flexão da viga deitada e a tensão máxima de flexão da viga em pé é

No processo de dimensionamento de estruturas, durante as análises relacionadas ao estado limite último e na presença de múltiplos tipos de ações, é necessário realizar uma ponderação das ações secundárias. Essa ponderação é feita por meio da combinação de seus valores reduzidos, utilizando $\Psi$₀F_k, em que $\Psi$₀ representa o coeficiente de combinação e Fk é o valor característico da ação em questão. Assinale a alternativa CORRETA quanto ao motivo da realização dessa ponderação.

Uma treliça composta por cinco barras é construída de tal forma a gerar um quadrado de vértices ABCD. As barras AB, BC, CD e AD possuem comprimento de 1 m, já a barra BD possui comprimento igual a $\sqrt{2}$ m.

Assuma que as barras AB e CD são horizontais e a barra AB está acima da barra CD. Considere também que a estrutura está acoplada a uma parede vertical rígida, por meio de juntas de rotação nos vértices A e D.

Após ser aplicada no vértice C uma carga 𝑃, vertical e para baixo, a barra CD fica

A diminuição de volume do concreto, devido à evaporação da água não consumida na reação química de pega do concreto, é denominada de

A resistência ao fogo é crucial para a escolha da madeira em construções, pois determina sua capacidade de suportar altas temperaturas sem perder a integridade estrutural, garantindo a segurança das edificações. A formação de uma camada de carvão na superfície da madeira aumenta a penetração do calor, aumentando a propagação do fogo durante incêndios.

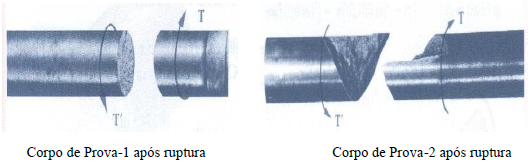

Elementos estruturais podem estar submetidos ao esforço interno de torção. Dentre os materiais que podem ser utilizados em estruturas, existem materiais que são considerados frágeis e materiais que são considerados dúcteis. As duas figuras apresentadas mostram dois corpos de prova constituídos de materiais diferentes quanto às suas ductilidades, que possuíam as mesmas dimensões e que foram submetidos a ensaios semelhantes de torção em laboratório, até que atingissem o colapso (sofressem ruptura).

FIGURA RETIRADA DO LIVRO, Página 133 - Figura 3.21 BEER, F. P.; JOHNSTON JR., E. R. e DeWOLF J. T.; “Resistência dos Materiais”, Editora McGraw-Hill, São Paulo, 4a edição, 2006, (ou edições anteriores: 2a edição 1982, 3a edição 1996).

Considerando as duas formas diferentes de rupturas que ocorreram nos dois corpos de prova, é correto afirmar:

Considere uma viga cuja área da seção reta varia ao longo do seu comprimento de acordo com a seguinte equação:

𝐴(𝑥) = (2𝐿 − 𝑥)² , 0 ≤ 𝑥 ≤ 𝐿 .

Admita ainda que a viga é feita de um material com módulo de elasticidade 𝐸, está submetida a um carregamento axial 𝑃 e possui uma extremidade engastada (𝑥 = 0).

O deslocamento (𝛿) de um ponto localizado na sua extremidade livre é dado por

Ao se analisar o carregamento continuamente distribuído ao longo de todo o comprimento de uma viga, engastada na sua extremidade esquerda (𝑥 = 0), conclui-se que esse carregamento distribuído pode ser descrito pela função 𝑤(𝑥), que é dada por

𝑤(𝑥) = 𝑞𝑒^𝑥, 0 ≤ 𝑥 ≤ 2𝐿,

em que q é um valor constante.

Considerando que a outra extremidade da viga (𝑥 = 2𝐿) está livre, o módulo da força vertical de reação no engaste é

Analisando o pórtico disposto na Figura 1, que está submetido a duas forças pontuais (10 e 15 kN) e um carregamento distribuído (2 kN/m), é correto afirmar que ele apresenta, em sua estrutura, o seguinte tipo de vínculo:

As tensões limites dos materiais empregados em peças estruturais são obtidas por ensaios experimentais adequados e estatisticamente tratados, sendo essas tensões comparadas com as tensões atuantes para garantir a integridade da estrutura.

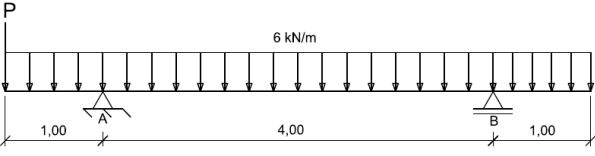

A viga isostática apresentada a seguir tem uma carga concentrada P atuando em uma de suas extremidades.

(Dimensões em metros)

Para que a reação vertical no apoio A seja o triplo da reação vertical no apoio B, a carga concentrada P deve ser de

Em estudos para a estabilização de encostas não rompidas, são obrigatórios ensaios para a determinação de resistência ao cisalhamento dos solos que compõem a estratigrafia envolvida.

Analise os itens a respeito das argamassas e assinale a alternativa correta.

I- O tipo AC-II é recomendado para projetos externos.

II- AC-III é a argamassa menos resistente e com menor aderência.

III- AC-I indicada em projetos de interiores, ambientes com pouco tráfego, em áreas secas e úmidas.

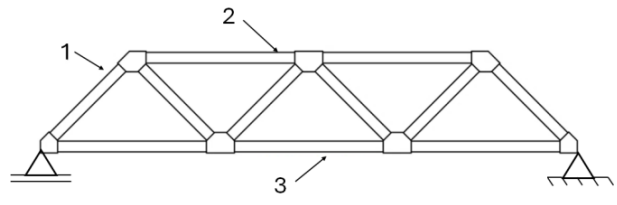

A figura a seguir ilustra um tipo de treliça metálica bastante utilizado em construção civil. A treliça possui um apoio de primeiro gênero à esquerda e um apoio do segundo gênero à direita.

Considerando que essa estrutura esteja submetida apenas a cargas de peso próprio, os esforços nos elementos 1, 2 e 3 são, respectivamente, de:

Os esforços normais nas barras EF e BC da treliça representada na figura são, respectivamente:

Em relação à ocorrência de ruptura em uma barra, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A ruptura de uma barra de material dúctil carregada axialmente por uma força de tração P se dará em planos a 45° em relação à seção transversal da barra, comprovando que a ruptura ocorrerá por tensões de cisalhamento.

( ) A ruptura de uma barra de material frágil carregada apenas por momento fletor M se dará em planos a 45° em relação à seção transversal, nas faces extremas da seção, comprovando que a ruptura ocorrerá por tensão normal de tração.

( ) A ruptura de uma barra esbelta de material dúctil carregada axialmente por uma força de compressão P se dará em plano ortogonal ao eixo da barra, comprovando que a ruptura ocorrerá por tensões de cisalhamento.

( ) A ruptura de uma barra de material frágil de seção transversal circular, carregada apenas por torção T, se dará em planos a 45° em relação à seção transversal, comprovando que a ruptura ocorrerá por tensão normal.

Assinale a sequência correta.

A deformação total da barra, para um carregamento que não extrapole o regime elástico do material, é dada por $\frac{PA}{EL}$.

Um material dúctil é caracterizado por apresentar, durante o ensaio de tração, no início do diagrama, tensão e deformação em crescimento de maneira proporcional, até atingir o ponto de escoamento, em que se observa uma longa deformação, com pouco aumento da carga aplicada.

Qual método de análise estrutural é mais adequado para determinar as deformações e as tensões em uma estrutura sujeita a carregamentos variáveis ao longo do tempo?
