Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Uma viga bi-apoiada de L metros de vão está sujeita a um momento fletor pontual M kNm no meio do vão. Assinale a alternativa que apresenta a expressão para o esforço cortante máximo nessa viga.

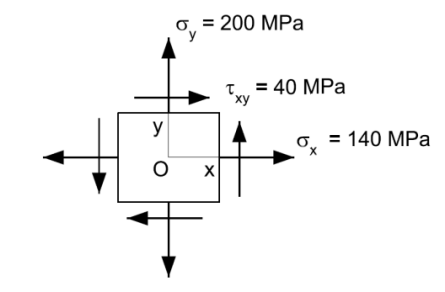

A figura a seguir apresenta um elemento de uma estrutura sob um estado biaxial de tensões.

Sabendo que a máxima tensão cisalhante admissível nesse elemento vale 120MPa, o fator de segurança associado ao estado de tensões apresentado é de

O módulo de flexão é uma medida da rigidez do material e é frequentemente utilizado para comparar a resistência à flexão de diferentes materiais. Considere que uma viga, de formato retangular, possua 30 cm de base e 45 cm de altura. Assinale a alternativa que apresenta o valor correto do módulo à flexão dessa viga.

Sabendo que um perfil estrutural W250x149 de 4,5 m de comprimento será usado como uma coluna presa por pinos na extremidade, determine a carga axial admissível máxima que a coluna pode suportar sem sofrer flambagem.

Dados:

Altura - D = 282 mm

Espessura da alma - t_alma= 17,30 mm

Largura da Aba - t_aba= 263,00 mm

Espessura da aba - b_aba=28,4 mm

E = 200 GPa

Para um corpo sólido, são definidos quatro tipos diferentes de esforços internos: força normal (N), força de cisalhamento (V), momento torçor ou torque (T) e momento fletor (M).

Materiais frágeis são aqueles que se rompem bruscamente, apresentando pequenas deformações, como, por exemplo, o concreto.

As barras indicadas por ②, ③ e ④ estão comprimidas.

Em uma obra, pode ser utilizado um concreto de resistência característica à compressão de 15 MPa para uso em estacas do tipo Strauss, pois a capacidade de carga do solo é muito inferior a esse valor.

Durante a execução de uma estrutura, o concreto, imediatamente após lançado, deve ser adensado por meio de vibração ou apiloamento, com equipamento próprio à sua consistência, para que ocupe todos os recantos das fôrmas e tenha o ar expulso do interior da massa, garantindo-se, assim, a obtenção da resistência definida em projeto.

Os elementos prediais são partes fundamentais de uma edificação e desempenham funções específicas para garantir a estabilidade e o funcionamento adequado da construção. Nesse sentido, a viga em uma estrutura predial é:

Analise as informações a seguir:

I. Considerando o desenho de estruturas em concreto armado e metálicas, pode-se afirmar que o corte de formas é um corte vertical, tirado da linha de corte indicada na planta de formas.

II. Os desenhos de formas ou plantas de formas dos pavimentos de edifícios são obtidos pela projeção do pavimento sobre um plano que lhe é paralelo e situado abaixo, considerando-se um observador (impróprio) olhando para cima.

Marque a alternativa CORRETA:

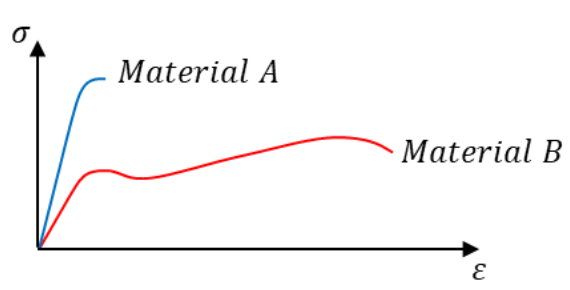

Com base no diagrama tensão-deformação de dois materiais representado a seguir, assinale a alternativa correta.

Considere uma viga de comprimento 𝐿, módulo de elasticidade 𝐸, momento de inércia da seção transversal 𝐼, engastada em apenas uma extremidade e submetida a uma carga perpendicular 𝑃 na outra extremidade.

Assinale a opção que indica a deflexão máxima dessa viga.

Um sistema composto por um oscilador amortecido forçado, cujo movimento é descrito pela equação diferencial:

10𝑥̈+ 24𝑥̇ + 40𝑥 = 10𝑠𝑒𝑛(3𝑡).

A frequência natural amortecida (𝜔𝑑) desse sistema, em rad/s, é

O concreto C25 é aquele cuja resistência característica à compressão é de 25 kgf/m².

A execução de uma peça de concreto é composta de várias etapas.

Assinale a opção que enumera essas etapas em ordem cronológica.

No dimensionamento de estruturas de concreto armado, o estado limite último de ruptura é caracterizado pelas deformações-limite no concreto e nas armaduras.

Desse modo, o domínio caracterizado pela flexão simples (seção subarmada) ou composta com ruptura à compressão do concreto e com escoamento do aço é o domínio

Em relação ao problema apresentado, é correto afirmar que

Se um ponto de uma estrutura está submetido ao estado plano de tensões σ_x = 110 MPa, σ_y = -50 MPa e τ_xy = 60 MPa, então as tensões principais σ_I e σ_II são, respectivamente:

Uma viga bi-engastada (com engaste perfeito) e com vão de 5,00m está submetida a uma força de 20 kN/m. Considerando a viga com seção transversal homogenia 20x20cm, qual a tensão máxima, aproximadamente, de tração gerada pela flexão que esta viga está submetida?
