Observe, a seguir, a figura de um bloco de massa “m” suspenso e suportado por uma barra de aço tracionada presa a um teto.

A barra que sustenta o bloco é de aço CA25 de diâmetro de 6,3 mm, área equivalente a 31,2 mm², tensão limite de escoamento à tração de f_yk = 250 MPa, resistência à tração última de f_yu = 300 MPa e módulo de elasticidade E_s = 210 GPa e está axialmente tracionada ao ser utilizada para suportar um bloco de massa igual a m = 513 kg. Antes de aplicar a tração na barra de aço, sabe-se que ela apresentava um comprimento inicial de 260 cm. Considere que a aceleração da gravidade seja g = 9,8 m/s² e que 1 MPa = 1 N/mm² e 1 N = 1kg.m/s². O alongamento da barra de aço, após o carregamento, será de, aproximadamente,

Considere a figura a seguir.

Se o produto do momento de inércia pelo módulo de elasticidade da estrutura representada pela figura acima for de 3 × 10⁴ kN.m², a deformação vertical máxima dessa estrutura, quando for submetida ao carregamento indicado, será de:

A tensão atuante na barra, considerando-se que a solicitação permaneça dentro do regime elástico, em módulo, é igual a EαΔT, em que α é o coeficiente de dilatação térmica.

Um perfil VS de aço MR-250 é usado em uma viga com contenção lateral contínua. Esse perfil tem módulo de resistência elástico e plástico em torno do eixo de flexão, W_x = 880 cm³ e Z_x = 1100 cm³, respectivamente. Sabendo que a seção transversal do perfil é caracterizada como compacta considerando os fenômenos de flambagem local da mesa e da alma, o momento resistente de cálculo do perfil vale:

Em relação às propriedades dos materiais, assinale a alternativa correta.

Em resistência dos materiais, o estado de tensão de um ponto é representado por 6 componentes de tensão, aplicadas nas faces de um cubo elementar. A respeito do estado de tensão e deformação de um ponto, assinale a alternativa correta.

Uma característica da madeira é a variação de suas propriedades de acordo com a direção considerada.

Esta propriedade denomina-se

Para um material arenoso foram determinados os índices de vazios:

Máximo = 0,85;

Mínimo = 0,40;

Estado natural = 0,60.

O índice de compacidade relativa para esse material é igual a

As estruturas que suportam guarda-corpos, parapeitos, portões ou qualquer outra barreira destinada a reter, parar, guiar ou prevenir quedas de pessoas, sejam essas barreiras permanentes ou temporárias, devem resistir às forças estabelecidas na ABNT NBR 6120/2019. Onde houver pontos de ancoragem de cadeira suspensa (balancim individual) ou cabos de segurança para o uso de proteção individual a serem utilizados nos serviços de limpeza, manutenção e restauração de fachadas, a estrutura deve resistir a uma força concentrada de cálculo ____________ atuando em qualquer direção, em cada ponto de ancoragem, conforme a legislação em vigor.

Assinale a alternativa que preenche corretamente a lacuna do trecho acima.

Considere a viga mostrada na figura a seguir (Martha, 2022):

A expressão analítica da linha de influência de V_A(x) será igual a:

Como resultado de um ensaio de tração uniaxial de um corpo de prova de aço CA50 (dúctil), obtém-se um gráfico no qual a ordenada é a tensão e a abscissa é a deformação, e a curva resultante é denominada diagrama de tensão-deformação. Sobre esse diagrama, para o referido material, é INCORRETO afirmar que:

A resistência à abrasão do concreto cresce de forma inversamente proporcional à resistência à compressão do concreto entre 20 MPa e 40 MPa.

O método das seções é utilizado para a determinação dos esforços externos resultantes que atuam sobre a superfície seccionada de um corpo.

Para a confecção do concreto simples (sem armadura), o cimento mais adequado é o

Sobre as deformações por torção em um eixo circular, analise as assertivas abaixo:

I. Quando um eixo com seção transversal circular é submetido a um torque, a seção transversal permanece plana, enquanto as linhas radiais giram.

II. Pela Lei de Hooke, para um material homogêneo com comportamento linear elástico, a tensão de cisalhamento ao longo de qualquer linha radial do eixo varia linearmente, de zero, no contorno externo, a um valor máximo, no centro.

III. Para calcular a tensão de cisalhamento em um eixo com seção transversal circular submetido a torção, é necessário calcular o momento de inércia polar.

Quais estão corretas?

Uma sapata rígida quadrada está apoiada sobre solo rochoso e possui largura em planta igual a a. A sapata está sujeita a apenas uma carga concentrada P com excentricidade e que advém de um pilar. A excentricidade existe em apenas uma direção da base e causa uma distribuição de tensão de reação não uniforme na base da sapata. Nessas condições, assinale a alternativa que contém a expressão que retorna corretamente a razão entre a tensão máxima (σ_max) e a tensão mínima (σ_min) na base da sapata.

Para os elementos de concreto lineares sujeitos a solicitações normais, nos estados-limite de serviço, as estruturas trabalham parcialmente no estádio I e parcialmente no estádio II. A separação entre esses dois comportamentos é definida pelo momento de fissuração. Esse momento pode ser calculado pela seguinte expressão aproximada:

$Mr=\frac{a.fct.lc}{yt}$

Onde o yt é:

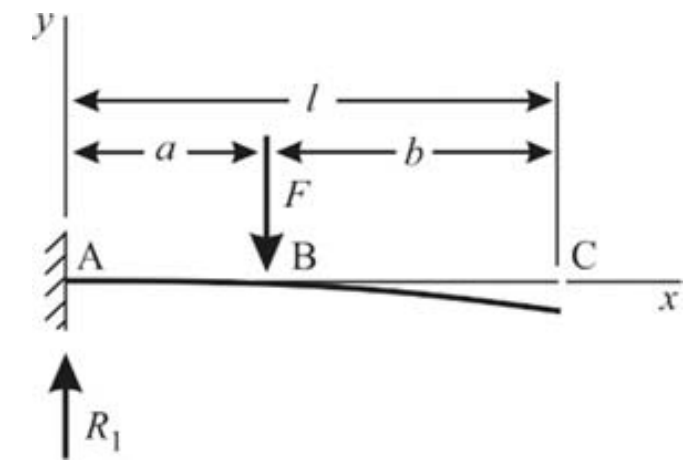

Na situação da figura a seguir, em que se esquematiza uma viga, o momento fletor (M) na extremidade livre da viga vale $M=Fa.$

Em uma obra de edificação, uma viga de concreto armado C25 de seção transversal 20 cm x 40 cm e comprimento de 5,0 m está sujeita a uma carga concentrada de 60 kN aplicada no meio do vão. Qual o valor aproximado do momento fletor máximo de cálculo que a viga deverá suportar?

Dados:

• 𝛾_𝑓 = 1,4 (fator de segurança das cargas);

• Peso Específico do Concreto: 𝛾_𝑐 = 25 𝑘𝑁/𝑚³ .

A linha elástica representa os deslocamentos verticais de estruturas. Nesse caso, é considerada a deflexão do eixo longitudinal que passa pelo centroide da seção transversal da estrutura.

A afirmativa CORRETA a respeito dessa métrica é:
