Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Na execução de uma obra, o fiscal de obras e posturas acompanha a montagem de armações e a concretagem de uma viga retangular, que será posicionada para suportar cargas estruturais. A viga possui dimensões de 0,30 m de largura, 0,50 m de altura e 6 m de comprimento. Antes de iniciar a concretagem, o fiscal de obras e posturas avaliou a solicitação do volume total de concreto a ser encomendado para liberar o pedido. Foi apresentada uma demanda que incluía não apenas o volume de concreto destinado à viga em questão, mas também um volume adicional de concreto de 0,85 m³, destinado a outra parte da estrutura. Considerando o cálculo do volume total necessário para a viga e o volume adicional para outras partes, qual é o volume de concreto que o fiscal deve considerar para poder liberar a compra?

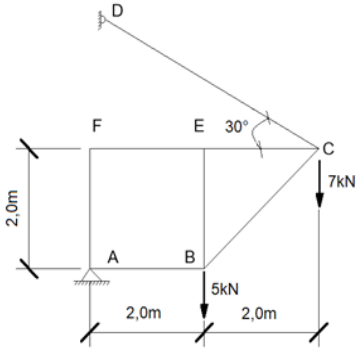

Uma treliça foi construída para suportar as cargas de 5kN e 7kN, conforme apresentado na figura abaixo. Esta treliça está fixada no ponto A por um vínculo que não permite deslocamento e por um cabo que está conectado do ponto C até o D. Sabendo-se que diâmetro do cabo é igual a 10,0 mm e adotando cos 30° = 0,9, sen 30° = 0,5 e π = 3,0, assinale a alternativa que apresente o valor da tensão no cabo CD.

Fonte: IFSP, 2024.

Para a execução de um edifício em concreto armado, o desenho das formas desempenha um papel fundamental na correta definição dos elementos estruturais, como pilares, vigas e lajes. Suponha que o engenheiro responsável precise garantir a clareza do projeto através das plantas de formas de cada pavimento. Com base nesse contexto, sobre as plantas de formas, é CORRETO afirmar que

Considerando-se vigas em flexão pura, algumas premissas cinemáticas básicas são adotadas para o desenvolvimento da análise deste fenômeno.

Acerca das diversas hipóteses assumidas na teoria de vigas em flexão, analise as afirmativas a seguir.

I. A posição da linha neutra é definida através do equilíbrio de forças e momentos gerados pelo campo de tensão.

II. Existe sempre um eixo neutro, que não se deforma, sendo este eixo coincidente com o centroide das seções transversais.

III. Independentemente do comportamento tensão versus deformação do material da viga, é assumido que a deformação ao longo da seção varia de forma linear.

Está correto o que se afirma em

Considere o estado plano de tensões onde 𝜎_𝑥 = 𝜎_𝑦 = 5 𝑀𝑃𝑎, e 𝜏 = 4 𝑀𝑃𝑎.

As coordenadas do centro (C) e o raio (R) do círculo de Mohr associado a este estado de tensões são, respectivamente,

A qualidade de uma estrutura de concreto irá depender de vários cuidados durante a sua concretagem. Desde a produção do concreto até a sua cura, cada etapa possui um propósito, cujas operações devem ser pensadas para este fim. Acerca dos objetivos das diferentes etapas da concretagem de estruturas de concreto armado, é correto afirmar que

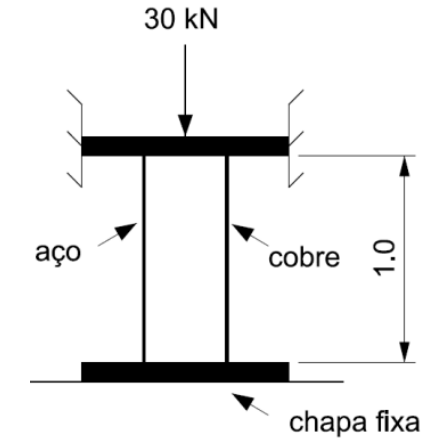

A figura a seguir ilustra duas barras, uma de aço e outra de cobre, ligadas rigidamente a duas chapas, uma fixa e outra na qual se aplica a carga, que só pode se deslocar verticalmente.

(Dimensão em metros)

Sabendo que as duas barras possuem seção quadrada de lado 1cm e considerando que os módulos de elasticidade do aço e do cobre valem, respectivamente, 200GPa e 100GPa, a tensão normal atuante na barra de cobre vale

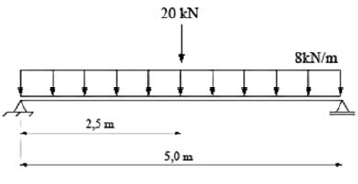

Para a viga de seção constante representada esquematicamente na figura a seguir, as reações nos apoios do segundo e do primeiro gêneros são, respectivamente, iguais a 40 kN e 20 kN.

A figura a seguir apresenta uma viga biengastada sob a ação de uma carga concentrada no meio do seu vão.

O máximo momento fletor nessa viga vale

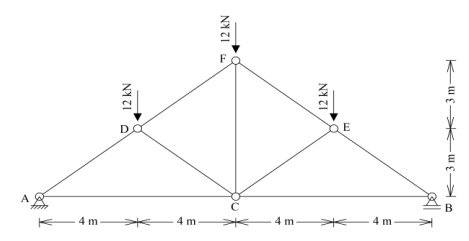

Considere a figura a seguir.

Os máximos esforços normais positivo e negativo da treliça representada na figura acima, quando submetida ao carregamento indicado, serão, respectivamente, de:

Duas colunas, uma de aço, outra de cobre, são interligadas a chapas rígidas, que permitem a rotação das barras por meio de rótulas, como ilustrado na figura a seguir.

Sobre a chapa superior, é aplicada uma carga P que a desloca verticalmente. Sabe-se, ainda, que as barras possuem seção transversal quadrada de lado 6cm e que os módulos de Young do aço e do cobre valem, respectivamente, 200GPa e 100GPa.

Desse modo, admitindo π² = 10, a menor carga P que causa a instabilidade de uma dessas barras vale

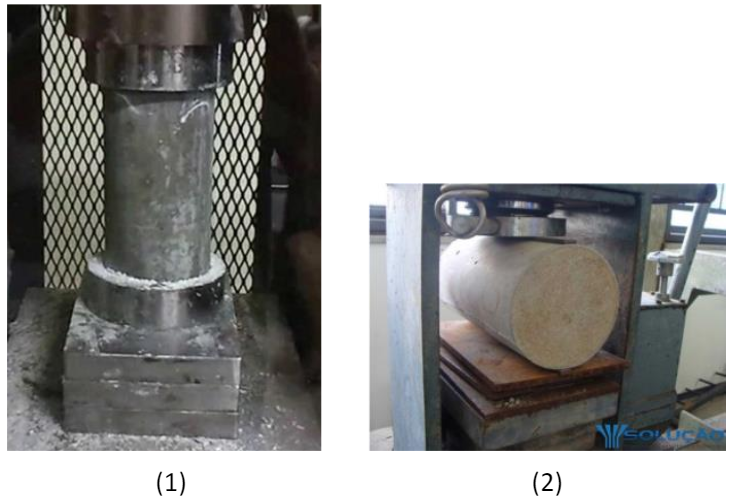

As figuras a seguir apresentam dois testes realizados para avaliação de propriedades do concreto endurecido.

(Fontes: Revista Adnorma e https://solucao.eng.br/ensaios-em-concretos.html)

Esses testes são utilizados para avaliar as resistências do concreto a

Em uma laje maciça de concreto armado, as armaduras positivas são posicionadas junto à sua face superior.

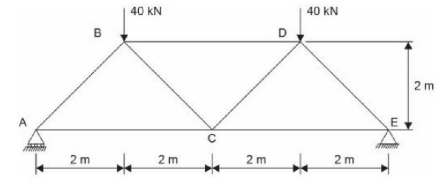

A treliça da figura a seguir está submetida a duas forças concentradas de 40 kN.

A força axial que age na barra AC é

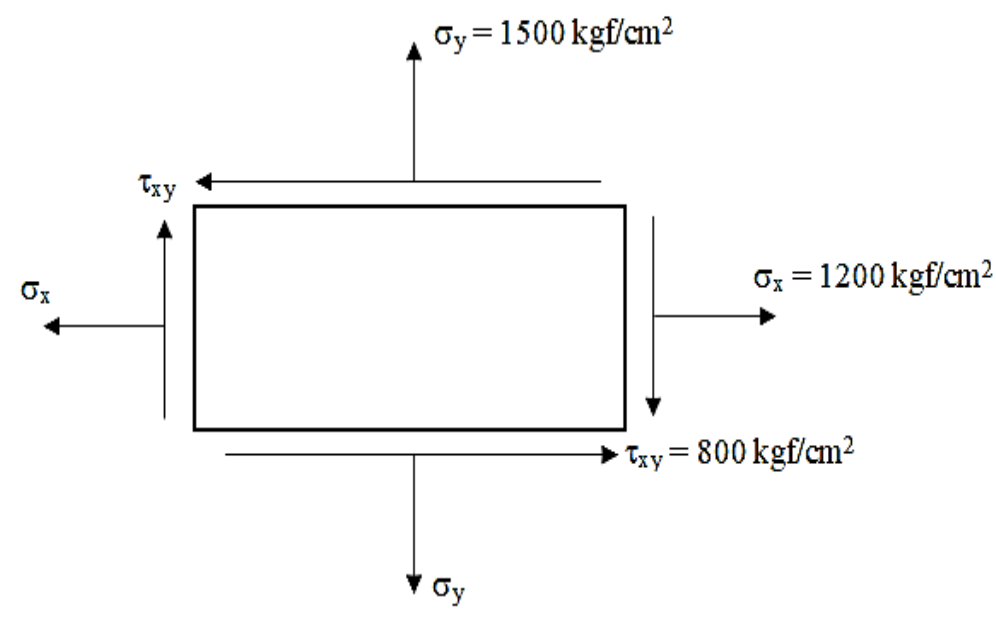

Dado o estado duplo de tensões da figura a seguir:

As tensões principais são iguais, aproximadamente, a:

Há materiais que apresentam deformação plástica em que a deformação depende da máxima tensão que o material ficou sujeito e do tempo de carregamento e da temperatura. A parcela de deformação que depende do tempo de carregamento e da temperatura é denominada

As reações de apoio em A e em B são iguais a $\frac{P}{3}.$

Um ensaio em laboratório consistiu em se aplicar um esforço transversal na extremidade de uma peça de madeira, com o objetivo de descolar as suas fibras.

A descrição acima caracteriza um ensaio de

O Módulo de Elasticidade do Concreto (ECI) deve ser obtido, segundo o método de ensaio estabelecido em normativo técnico específico, sendo considerado o módulo de deformação tangente inicial, obtido aos vinte e oito dias de idade. Quando não forem realizados ensaios, pode-se estimar o valor o módulo de elasticidade inicial utilizando-se expressões próprias, em que o ECI é dado em:

Ainda sobre a treliça apresentada na Figura 1, é correto afirmar que, a partir do cálculo dos esforços internos, a magnitude da força normal na barra de número 3 é de:
