Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Durante os estudos para restauração de uma rodovia, a equipe de pavimentação avaliou parâmetros mecânicos das misturas asfálticas e do subleito, a fim de estimar tensões, deformações e respostas estruturais sob ação do tráfego. Considerando essa situação, assinale a alternativa INCORRETA.

A Resistência dos Materiais é uma ciência desenvolvida a partir de ensaios experimentais e de análises teóricas. Segundo os seus pressupostos, o material que apresenta as mesmas características mecânicas elásticas em todas as direções está de acordo com a característica de:

Determine, aproximadamente, o momento fletor interno na seção transversal que passa pelo ponto D na Figura.

O esforço interno responsável por provocar tração ou compressão axial em uma barra estrutural denomina-se:

Em um ensaio de tração em uma barra metálica, a tensão de ruptura obtida foi de 210 Mpa. Sabendo que ela apresentou uma estricção de 15%, a deformação unitária verdadeira é igual a

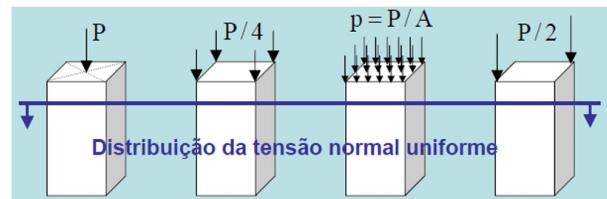

Uma barra prismática de aço, com seção transversal retangular de 4 cm × 8 cm, está submetida a uma força normal de tração de 64 kN, aplicada axialmente ao longo do seu eixo. Considerando o comportamento elástico linear e distribuição uniforme de tensões, o valor da tensão normal média na barra é de:

Considere a barra cilíndrica escalonada representada na figura a seguir, submetida a esforços axiais, sendo P₁ = 50 kN atuando em tração no ponto A e P₂ = 100 kN atuando em compressão no ponto B. Nesse contexto, qual é a tensão em módulo no trecho BC?

Obs.: Considerar 𝝅 = 𝟑, 𝟏4

Determine o valor aproximado, em módulo, do esforço cortante interno na seção transversal que passa pelo ponto C na Figura.

Considere as seguintes afirmativas, relacionadas às principais propriedades da fibra de carbono.

I. Leveza – densidade menor que metais.

II. Resistente à corrosão – imune a agentes químicos e corrosão.

III. Resistente ao fogo.

É(São) verdadeira(s) a(s) afirmativa(s)

Considere as seguintes afirmativas relacionadas a materiais dúcteis:

I. Possuem somente deformações elásticas.

II. Sofrem deformações elásticas e plásticas.

III. Um material dúctil pode sofrer fluência.

É(São) verdadeira(s) a(s) afirmativa(s)

No contexto das características mecânicas e reológicas do concreto, o gráfico ao lado representa a relação entre tensão e deformação para determinados intervalos, podendo ser considerada linear, conforme a Lei de Hooke.

Assinale a alternativa que indica corretamente como é denominada a relação representada na imagem por um “?”.

A cura a vapor oferece menor resistência inicial se comparada à cura úmida normal, porém, apresenta menor risco de fissuras por retração.

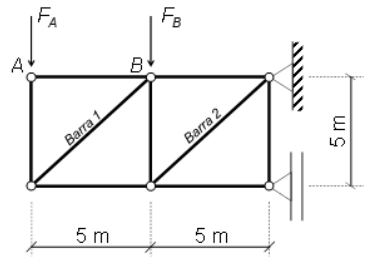

Uma treliça de altura constante, ilustrada a seguir, tem duas cargas aplicadas nos nós A e B, F_A e F_B, respectivamente.

Figura – Treliça de altura constante (sem escala)

Fonte: produzido pelo elaborador

Considere:

• Todos os nós são rotulados;

• As cargas são aplicadas sobre os nós;

• As forças normais N nas barras diagonais (Barra 1 e Barra 2) são conhecidas: N_Barra1 = $10\sqrt{2}$ kN (tração) e N_Barra2 = $40\sqrt{2}$ kN (tração)

Calcule a intensidade das cargas F_A e F_B e, a seguir, assinale a alternativa CORRETA:

Considerando que a figura acima representa uma viga biapoiada, submetida a duas cargas concentradas, julgue o item a seguir.

O momento fletor na seção transversal situada à distância l/2 do apoio esquerdo é igual a Pl.

Na Mecânica das Estruturas, para que sejam resolvidos problemas de equilíbrio, é necessário, primeiramente, que sejam consideradas todas as forças e momentos que atuam na estrutura a ser analisada.

Para atender a essa condição, deve-se desenhar o Diagrama de

Certa treliça utilizada para sustentação de equipamentos possui formato triangular, conforme evidencia a figura a seguir. Considerando exclusivamente o efeito da carga vertical de 100 kN suspensa no ponto B e desprezando o peso próprio das barras, é correto afirmar que o módulo da força axial no elemento CB é

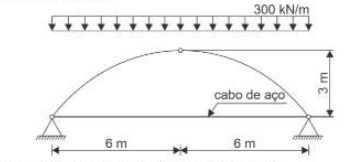

O arco triarticulado da figura está submetido a uma carga uniformemente distribuída de 300 kN/m em todo o seu vão de 12 m e está travado em suas bases por um cabo de aço.

Em função do carregamento no arco. a força axial de tração no cabo de aço é

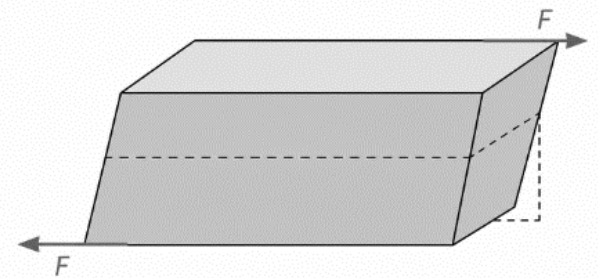

A figura a seguir ilustra um tipo de esforço aplicado a uma peça, onde a seta indica o local e sentido de aplicação de uma força de módulo F.

Este esforço é conhecido como sendo de
