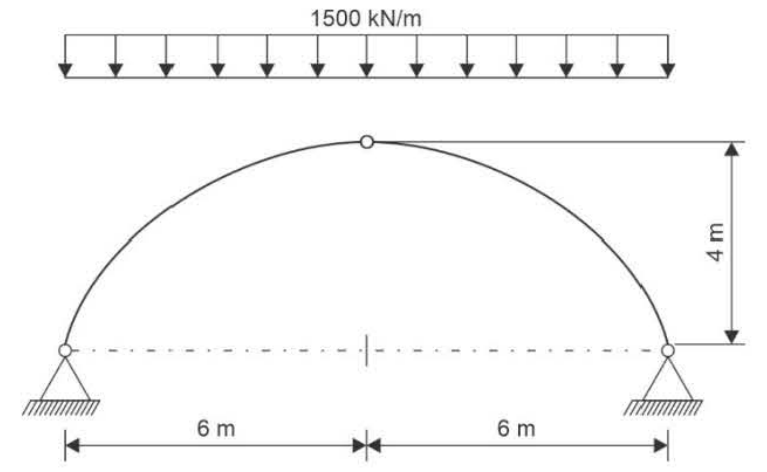

Considere o arco triarticulado da figura a seguir, submetido a um carregamento uniformemente distribuído de 1 500 kN/m em toda a sua extensão horizontal de 12 m.


Imagem associada para resolução da questão


Os esforços provenientes do carregamento uniformemente distribuído gera o momento fletor máximo de


A

32 000 kNm


B

27 000 kNm


C

6 750 kNm


D

54 000 kNm


E

13 500 kNm

Considere um ponto submetido a um Estado Plano de Tensões em que o plano que faz 22,5° com o plano que contém a maior tensão principal possui 15 MPa de tensão normal e 30 MPa de tensão cisalhante.


Nesse ponto, as tensões principais σI e σII são, respectivamente:


(Assuma que = 1,41)


A

42,3 MPa e -42,3 MPa;


B

-42,3 MPa e 42,3 MPa;


C

27,3 MPa e -57,3 MPa;


D

-57,3 MPa e 27,3 MPa;


E

57,3 MPa e 27,3 MPa.

No dimensionamento de uma estrutura metálica, é importante determinar o módulo Young do material empregado.


Este parâmetro visa avaliar o comportamento do aço em relação à:


A

dureza.


B

fadiga.


C

tração.


D

corrosão.


E

cisalhamento.

Considerando uma estrutura de cobertura formada por uma treliça, seus elementos secundários e telhas (peso próprio), assinalar a alternativa que indica um elemento da treliça sujeito aos efeitos de flexo-tração.


A

Asna.


B

Empena.


C

Linha.


D

Perna.

A cobertura de um galpão foi projetada para ser suportada por uma estrutura formada de tesouras treliçadas de aço da figura a seguir.


Imagem associada para resolução da questão


O equilíbrio da tesoura é garantido por uma barra redonda de aço MR250 trabalhando como tirante que liga suas extremidades, por um sistema de rosca e porca. A força de tração de cálculo no tirante é igual a 80 kN. Considerando a combinação das ações normais no estado-limite último e que a resistência à ruptura do aço MR250 é igual a 400 MPa, a área efetiva mínima da seção transversal do tirante é


A

2,7 cm²


B

1,5 cm²


C

4,2 cm²


D

1,8 cm²


E

3,6 cm²

O método dos esforços baseia-se na formulação da compatibilidade de deslocamentos a partir de um sistema isostático obtido pela remoção de vínculos hiperestáticos.


C

Certo


E

Errado

Durante um ensaio de tração uniaxial, um material apresenta comportamento frágil, caracterizado por deformação plástica praticamente inexistente antes da fratura. Considerando esse mesmo material submetido a um estado multiaxial de tensões, o critério de ruptura mais adequado para prever sua falha seria o


A

de Coulomb-Mohr, pois ele considera a diferença de resistência do material à tração e à compressão, o que é típico de materiais frágeis e submetidos a estados de tensão complexos.


B

da Tensão de Cisalhamento Máxima (Tresca), pois a falha em materiais frágeis é sempre induzida pela tensão de cisalhamento máxima.


C

da Máxima Deformação Específica, pois é o único que considera a tensão de cisalhamento, que está sempre presente em tensões multiaxiais.


D

da Tensão Normal Máxima (Rankine), pois a falha de materiais frágeis é regida pela tensão normal e ocorre perpendicular ao plano de maior tensão principal.


E

de von Mises (Energia de Distorção), pois ele é o mais preciso para todos os materiais e estados de tensão.

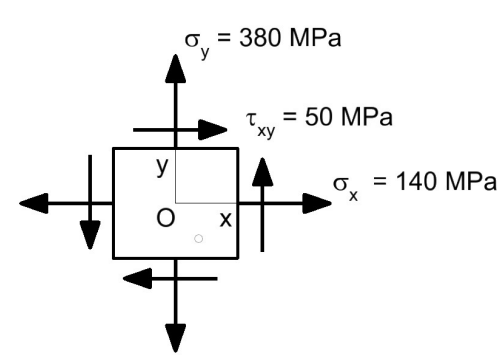

A figura a seguir ilustra o estado de tensões em um elemento infinitesimal de uma placa.


Imagem associada para resolução da questão


A máxima tensão cisalhante nesse elemento vale


A

50 MPa.


B

65 MPa.


C

70 MPa.


D

130 MPa.


E

140 MPa.

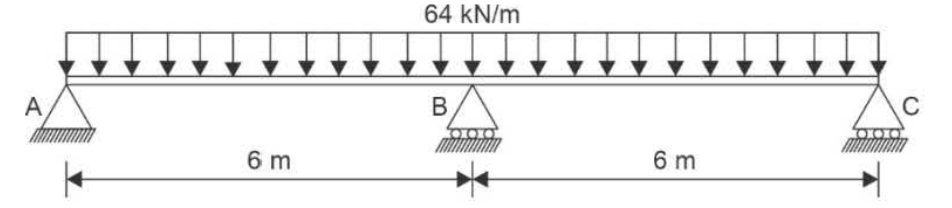

Considere a viga contínua da figura a seguir, submetida a um carregamento uniformemente distribuído de 64 kN/m ao longo de seus dois tramos de 6 m cada.


Imagem associada para resolução da questão


O valor do momento fletor máximo que traciona as fibras superiores da viga no apoio 8 é, em módulo,


A

172 kNm


B

288 kNm


C

216 kNm


D

576 kNm


E

144 kNm

Considere as fissuras abertas nas lajes de concreto armado L1 e L2 da figura a seguir:


Imagem associada para resolução da questão


Essas fissuras são manifestações da patologia que denotam insuficiência de armadura


A

de flexão que traciona as fibras superiores das lajes.


B

de flexão que traciona as fibras inferiores das lajes.


C

para resistir aos esforços cortantes entre as duas lajes.


D

para resistir aos efeitos dos momentos volventes entre as duas lajes.


E

de flexão para resistir aos efeitos da compressão nas faces superiores das lajes.

A resistência de cálculo à compressão do concreto (fcd) é dada pela fórmula (fcd = fck/yc). Quando se deseja confirmar o valor de adotado no projeto a partir de fckj em data inferior a 28 dias, adota-se a expressão: fcd = Sendo β1 = (fckj/fck).


O valor de β1 pode ser obtido pela seguinte expressão: β1 =


Em que s pode assumir os seguintes valores:


s = 0,38 para concreto de cimento CPIII e CPIV.

s = 0,25 para concreto de cimento CPI e CPII.

s = 0,20 para concreto de cimento CPV-ARI.


Em relação ao cálculo de resistência à compressão do concreto, analise as proposições a seguir.


I- Naexpressão para determinar β1, o valor do coeficiente s para o cimento CPV-ARI é menor, pois já nas primeiras idades os concretos fabricados com este cimento atingem uma resistência próxima ao fck adotado.

II- A expressão fcd = β1 *(fck/yc) é muito importante para prever a resistência característica à compressão do concreto antes dos 28 dias. Principalmente em obras nas quais se deseja agilizar a retirada das formas e cimbramentos, é fundamental realizar a análise estrutural do elemento com o valor do fckj.

III- Na expressão para determinar β1, o valor do coeficiente s não tem relação com as características do tipo de cimento utilizado, pois os cimentos CPIII e IVtambém apresentam resistência à compressão nas primeiras idades próxima ao fck adotado.


É CORRETO o que se afirma em:


A

II e III apenas.


B

I, II e III.


C

I e II apenas.


D

II apenas.


E

III apenas.

No contexto das análises de ações e segurança nas estruturas, as duas possibilidades de cada alternativa a seguir exprimem, respectivamente, Estados Limites Últimos (ELU) e Estados Limites de Serviço (ELS), EXCETO.


A

Vibrações excessivas / Fadiga.


B

Flambagem lateral com torção / Danos ligeiros ou localizados.


C

Deformação plástica excessiva / Fissuração.


D

Flambagem local / Deslocamentos excessivos.

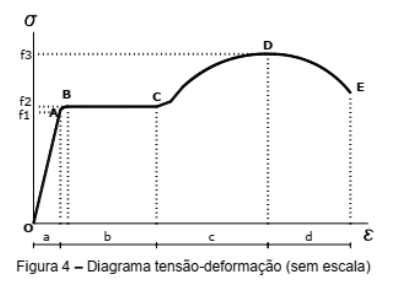

A figura abaixo apresenta o gráfico tensão deformação do aço. Sabemos que neste gráfico é possível observarmos as tensões elástica, plástica e a ruptura.


Imagem associada para resolução da questão


Assinale a alternativa que apresenta o trecho onde o material ainda está sofrendo uma tensão elástica e o limite de escoamento, respectivamente.


A

O trecho entre O – A e B – A.


B

O trecho entre C – C e A – B.


C

O trecho entre D – E e 0 – A.


D

O trecho entre C – B e C – D.


E

O trecho entre A – B e B – C.

Identifique abaixo as afirmativas verdadeiras ( V ) e falsas ( F ) quanto às propriedades dos materiais.


( ) Rigidez é a resistência à deformação; materiais rígidos se dobram ou flexionam menos sob carga.

( ) Resistência é a resistência à fratura, combinando resistência e ductilidade.

( ) Tenacidade é a capacidade de suportar forças sem se quebrar ou deformar permanentemente.


Assinale a alternativa que indica a sequência correta, de cima para baixo.


A

V • V • V


B

V • V • F


C

V • F • F


D

F • V • V


E

F • F • V

Em uma obra de construção de edifício multifamiliar, um engenheiro está avaliando a resistência de uma mola usada em um sistema de suspensão de um andaime. Para garantir a segurança dos trabalhadores, ele precisa calcular a deformação que a mola sofrerá quando um peso específico é elevado por ela. Para o cálculo ele considerou que um corpo de massa m = 10 kg está pendurado em uma mola vertical de constante elástica k = 200 N/m e considerou a aceleração da gravidade g= 9,8 m/s².


Marque a alternativa que corresponde ao valor da deformação da mola calculado pelo engenheiro quando o corpo está em equilíbrio:


A

0,55 m.


B

0,35 m.


C

0,49 m.


D

0,40 m.

Afigura a seguir apresenta uma coluna de aço carbono com módulo de elasticidade longitudinal de 200 GPa, na qual uma extremidade é livre e a outra extremidade está engastada. Essa coluna é carregada axialmente por uma força P.


Imagem associada para resolução da questão


Sabendo que a seção transversal dessa coluna é quadrada de lado 12 cm e admitindo 2 = 10, a carga de flambagem de Euler dessa coluna é de:


A

240kN


B

480 kN


C

720kN


D

960 kN

Em um edifício de 10 andares, um pilar de concreto é submetido a tensões normais de 12 MPa e cisalhantes de 5 MPa em um plano específico, exigindo a análise das condições críticas de ruptura para garantir a segurança estrutural. A avaliação utiliza uma ferramenta gráfica que representa as tensões em diferentes planos do elemento, permitindo identificar as tensões máximas. Sobre o uso do Círculo de Mohr, analise as afirmativas a seguir.


(__)O Círculo de Mohr representa as tensões normais e cisalhantes em todos os planos possíveis de um elemento, com o centro do círculo na média das tensões normais.

(__)O Círculo de Mohr determina a tensão principal máxima como o ponto de interseção do círculo com o eixo vertical.

(__)O Círculo de Mohr permite calcular a tensão cisalhante máxima como o raio do círculo.

(__)O Círculo de Mohr é aplicável apenas a elementos submetidos a tensões axiais, sem cisalhamento.


Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:


A

V − F − V − F.


B

F − F − V − V.


C

V − F − F − F.


D

V − V − V − V.


E

V − F − V − V.
