Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Devido à falta de ductilidade, a adoção de cabos de aço como alças de içamento deve ser evitada em estruturas pré-fabricadas.

Dadas as dificuldades de ajustes de compatibilidade durante a obra, as interações da estrutura pré-moldada com as demais instalações devem ser resolvidas de forma mais precisa na fase de projeto.

Armadura passiva é aquela que não é usada para produzir forças de protensão.

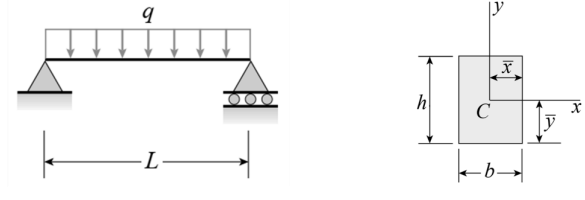

Uma viga biapoiada de madeira com seção transversal de 100 mm de largura e 200 mm de altura suporta uma carga uniformemente distribuída q = 3,65 kN/m ao longo de um vão efetivo de 4,0 m.

Figura 5

Dados:

${\sigma }_{\max }=\frac{M_{\max }\cdot \overline{y}}{I}$ em que M_max é o máximo momento positivo na viga, 𝑦̅ é a distância máxima da linha neutra até a fibra mais tracionada, I é o momento de inércia da seção transversal e q é a carga distribuída solicitante de projeto.

A tensão normal máxima de tração na viga é

Sabendo que o momento fletor máximo da viga ilustrada acima é de -20 kN.m e que seu módulo de resistência à flexão é aproximadamente 5,33 x 106 mm³, assinale a alternativa que apresenta a tensão na flexão máxima que ocorrerá na viga.

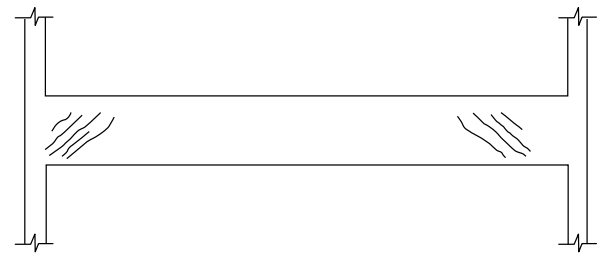

A viga de concreto armado da figura a seguir foi dimensionada para suportar parte das cargas de uma laje e apresenta fissuras inclinadas próximas aos apoios.

(Arquivo pessoal; imagem usada com autorização)

A causa mais provável dessa patologia é a insuficiência de armadura

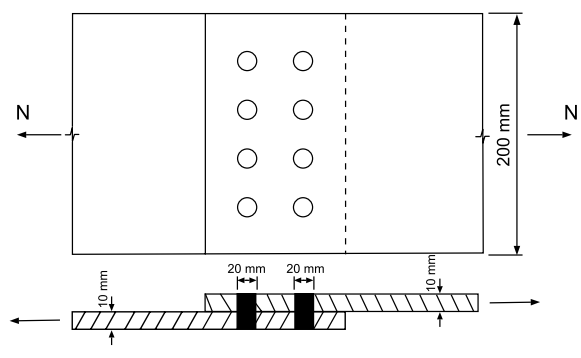

As duas chapas de aço com 200 mm de largura e 10 mm de espessura da figura a seguir estão emendadas por traspasse, com 8 parafusos de 20 mm de diâmetro, cujos furos foram realizados por punção.

(Arquivo pessoal; imagem usada com autorização)

Ao se aplicar nessas chapas uma força de tração de 212 kN, a tensão característica de tração nas chapas é

Um perfil de aço MR250 compacto com contenção lateral contínua deve ser utilizado como viga. Considerando as combinações das ações normais para o escoamento e, se o módulo plástico do perfil é 2200 cm⁴, então, o momento fletor resistente de cálculo é

A barra da figura a seguir está fixada em uma estrutura por meio de dois rebites e, na extremidade livre, está submetida a uma força vertical de 20 kN.

(Arquivo pessoal; imagem usada com autorização)

Se a área da seção transversal de cada rebite é 5,0 cm², as tensões de cisalhamento nos rebites 1 e 2, em módulo, são, respectivamente, em MPa,

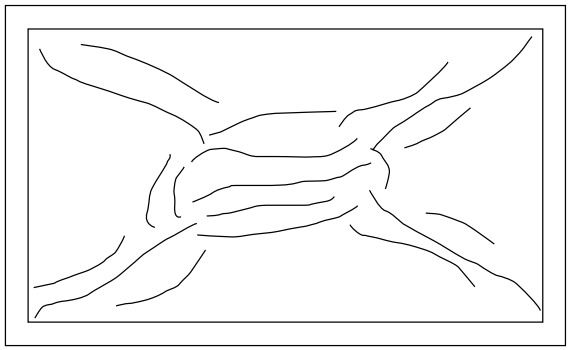

Considere a face inferior de uma laje maciça de concreto armado da figura a seguir. A laje está apoiada em quatro vigas.

(Arquivo pessoal; imagem usada com autorização)

Em decorrência de deficiência de sua capacidade resistente, a laje apresenta várias fissuras, que são causadas por insuficiência de armadura

Em concreto armado, a seção transversal de pilares e pilares-parede maciços, qualquer que seja a sua forma, não pode apresentar dimensão menor que 19 cm. Em casos especiais, permite-se a consideração de dimensões menores desde que se multipliquem os esforços solicitantes de cálculo a serem considerados no dimensionamento por um coeficiente adicional e limites indicados na norma.

Em qualquer caso, não se permite pilar com seção transversal de área inferior a:

Assinale a alternativa que indica corretamente a denominação dada às estruturas provisórias que servem para moldar o concreto fresco e resistir às ações provenientes de cargas variáveis até que o concreto se torne autoportante.

Considerando a treliça de uma ponte, representada na figura a seguir, que suporta um estrado superior, é correto afirmar que as peças tracionadas são

Assinale a alternativa que contém a sentença INCORRETA sobre Viga Gerber.

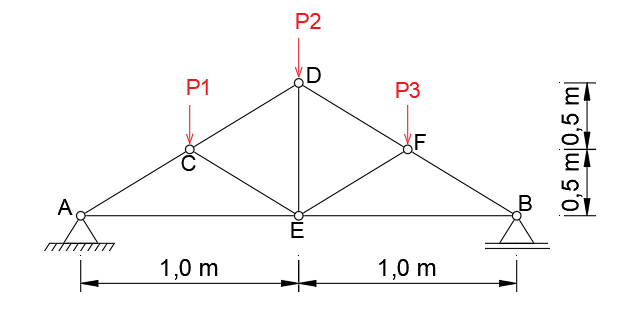

A Figura 1 abaixo ilustra uma treliça isostática plana com um apoio de 2º gênero no nó A, um apoio de 1º gênero no nó B e todos os nós rotulados. Sabendo que as três cargas pontuais aplicadas respectivamente nos nós C, D e F possuem a mesma intensidade, assinale a alternativa que expressa qual deverá ser o valor de tais cargas de modo que a reação vertical no apoio A seja igual a +30,00 kN (considerando o sentido positivo das cargas para cima).

Figura 1

Após calcular as reações de apoio da viga isostática ilustrada na Figura 1, assinale a alternativa que apresenta a intensidade aproximada e o sentido da reação de apoio vertical no ponto A. Considere que o sinal positivo indica que o sentido é para cima (direção positiva do eixo Y).

Nas investigações complementares de campo, o ensaio, que no interior do terreno (solo), permite a obtenção de propriedades de resistência e tensão-deformação do material, é o:

Uma determinada barra de aço possui seção circular e um módulo de elasticidade (E) igual a 120.000 MPa. Considere que π = 3, sabendo que o comprimento da barra é 10,00 m e que ela está sujeita a uma carga axial F de 20 kN, que provoca um alongamento Δ = 0,01 m, na mesma. Convém afirmar que o diâmetro desta barra é, aproximadamente, igual a

Uma solução alternativa para evitar a mudança de posicionamento das barras longitudinais é aumentar a resistência característica do concreto.

Desenho esquemático sem escala

Para a verificação da estabilidade do muro de arrimo, considerando-se a direção do movimento indicado na Figura acima, são analisados o deslizamento, o tombamento do muro, a tensão na base e a estabilidade global.

Considerando-se o muro indicado na Figura, o Fator de Segurança, quanto ao
