Questões de Concurso sobre Campos elétrico e magnético (estacionário e variável no tempo) e potencial elétrico

As diferenças entre um transformador real e um ideal se dá pela consideração:

Em um eletroímã a intensidade do campo magnético é proporcional a alguns fatores que são importantes para análise e controle.

Assinale a alternativa que NÃO influencia na intensidade de um campo magnético de um eletroímã.

O campo magnético produzido pela corrente elétrica quecircula em uma bobina de cobre depende do número de espiras da bobina e da magnitude da corrente.

Em uma bobina, o campo magnético de cada anel isoladamente se une ao campo magnético dos filamentos adjacentes, o que reforça e cria um único campo magnético para toda a bobina.

A lei de Lorentz determina que uma carga elétrica que se movimenta em um campo magnético perceberá uma força proporcional à sua velocidade e à intensidade do campo.

De acordo com a definição, uma pilha elétrica, célula galvânica, bateria, pilha galvânica ou pilha voltaica é um dispositivo que utiliza reações de óxido-redução para converter energia química em energia elétrica. Quando descrevemos as características das baterias, em quais unidades são geralmente expressas essas características?

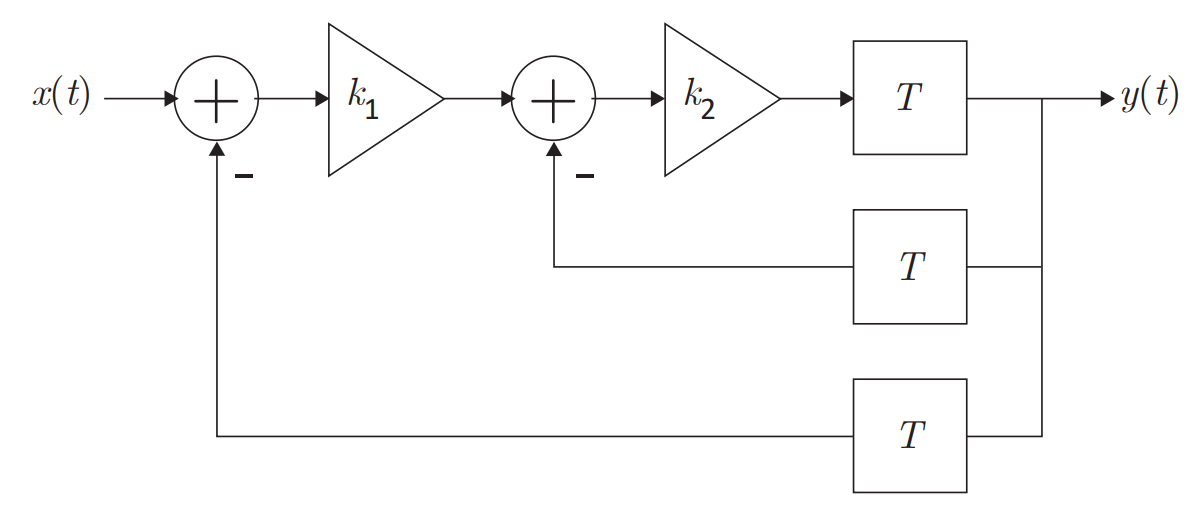

Considere o sistema representado pelo diagrama de blocos a seguir, em que $T$ representa um atraso no tempo e em que $k_1$ e $k_2$ são constantes reais positivas.

Diagrama de blocos do sistema

Pode-se obter a saída $y(t)$ desse sistema para qualquer entrada arbitrária $x(t)$ por meio da convolução entre o sinal de entrada e a sua resposta ao impulso. O Teorema da Convolução estabelece que a operação de convolução é equivalente ao produto, em frequência, entre a transformada de Fourier do sinal de entrada e a função de transferência do sistema (com transformada de Fourier da sua resposta ao impulso).

Com base nessas informações, qual é a função de transferência, $H(w)$, do sistema apresentado no diagrama?

Segundo Creder (2016), a diferença entre os potenciais elétricos de dois pontos de uma região de um campo eletrostático é chamada de diferença de potencial ou tensão elétrica entre esses dois pontos. A diferença de potencial entre dois pontos de um campo eletrostático é de 1 volt quando o trabalho realizado contra as forças elétricas ao se deslocar uma carga entre esses dois pontos é de:

“Um condutor percorrido por uma corrente, cuja direção é definida pela regra da mão ___________: se o dedo ___________ apontar para o sentido da __________ elétrica, os demais dedos indicam o sentido do campo ___________.” Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

Considerando o sistema internacional de unidades de magnetismo, relacione as colunas e, a seguir, assinale a alternativa com a sequência correta.

1 – Fluxo

2 – Potencial

3 – Relutância

4 – Permeabilidade

( ) Weber(Wb)

( ) B/H=Tesla por ampereespira por metro(T.m)/Ae

( ) Ampere-espira

( ) Ampere-espira por Weber(Ae/Wb)

Calcule a densidade de fluxo magnético em teslas, sabendo-se que o fluxo magnético é de 200 mWb através de uma área de 0,4 m², e assinale a alternativa correta.

Dois planos equipotenciais A e B estão a 5 m de distância de um campo elétrico uniforme de intensidade E = 5 V/m. Se o potencial em A é de 100 V, o potencial em B é de

A figura a seguir mostra a vista superior de uma bobina quadrada, com 20 cm de lado e 50 espiras, imersa em um campo magnético uniforme, com densidade de fluxo B = 0,5 T, e pela qual passa uma corrente I. O plano da bobina é paralelo ao plano do papel.

Qual é o valor da corrente I que resulta em um torque de 1 N.m sobre a bobina?

O eletromagnetismo é uma interação que ocorre entre partículas com carga elétrica por meio de campos eletromagnéticos. Considerando a temática, relacione os números com as alternativas abaixo:

I. Ocorre devido à presença de uma carga elétrica e precisa de um módulo, uma direção e um sentido para ser definido.

II. Baseado nos princípios de cargas elétricas e variação de fluxo magnético.

III. Começam em cargas positivas e terminam em cargas negativas.

IV. Em geral, inclusivamente para campos não uniformes, nas superfícies onde passem o mesmo número de linhas de campo, ele será o mesmo.

( ) Fluxo elétrico

( ) Eletromagnetismo

( ) Linhas de campo elétrico

( ) Campo elétrico

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

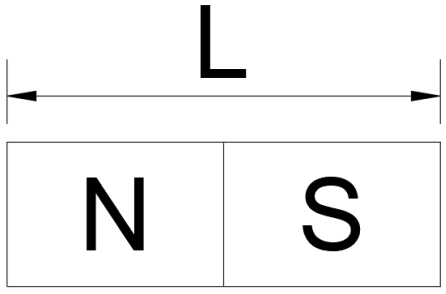

Durante um experimento laboratorial, um ímã de comprimento L (ilustrado na figura a seguir) caiu e se quebrou em duas partes idênticas, de dimensões L/2. Sobre essas duas novas partes, é correto afirmar que

Um eletricista está trabalhando em uma indústria onde é responsável por calcular a demanda de energia elétrica de um conjunto de máquinas em um determinado setor da fábrica. Ele coleta as seguintes informações:

1. Tensão elétrica fornecida: 220 volts monofásica.
2. Corrente elétrica medida nas máquinas A, B e C: 30 amperes, 40 amperes e 50 amperes, respectivamente.
3. Tempo de funcionamento das máquinas A, B e C: 4 horas, 6 horas e 8 horas, respectivamente.

Qual é a demanda máxima de potência elétrica (em kVA) nesse setor da fábrica durante o período de trabalho?

A Figura abaixo representa um campo magnético B perpendicular e saindo do plano da página e uma espira condutora circular totalmente imersa nesse campo.

Analise as seguintes afirmações acerca dos fenômenos eletromagnéticos possíveis.

I.Se o módulo de B for constante ao longo do tempo não haverá corrente induzida na espira.

II.Se o campo magnético for decrescente ao longo do tempo o sentido da corrente induzida será anti-horário.

III.A área da espira imersa no campo magnético não influencia no valor força eletromotriz induzida nela.

Qual(is) está(ão) correta(s) ?

Sobre forças e conjugados em sistemas de campo elétrico e magnético que atuam sobre cargas, assinale a alternativa correta.

O sentido do campo magnético gerado por uma corrente elétrica será sempre o mesmo, independentemente do sentido da corrente elétrica que o gerou.

Entre as grandezas elétricas fundamentais, a diferença de potencial elétrico (d.d.p.) gerada entre dois pontos quaisquer, responsável por colocar em movimento ordenado as cargas elétricas livres do meio condutor, é denominada de:
