Questões de Concurso sobre Campos elétrico e magnético (estacionário e variável no tempo) e potencial elétrico

O princípio físico da indução eletrostática é de fundamental importância em sistemas:

Um campo magnético uniforme, de módulo 1,2 mT, orientado verticalmente para cima, é atravessado por uma partícula que se move horizontalmente do sul para o norte com uma velocidade de 5,0x10⁷ m/s. Com base nessas informações, qual é a força, em módulo, experimentada pela partícula ao entrar na câmara?

-

Dado: módulo da carga da partícula = 1,6 x 10^-19 C.

Considere a espira condutora ilustrada na figura a seguir, imersa em uma região de campo magnético uniforme, cuja variação temporal é descrita por B = 100 cos(300t) μT.

_______$\overrightarrow{B}(t)$

$\overrightarrow{B}(t)=100cos(300t)\mu T$

Campo vetorial uniforme e perpendicular

ao plano que contém e espira

A espira possui um raio de 1 m, o seu condutor possui uma seção transversal de 4,0 mm² e o material que a compõe possui condutividade igual a 10⁷ S/m.

Qual o valor máximo (de pico) da corrente induzida na espira?

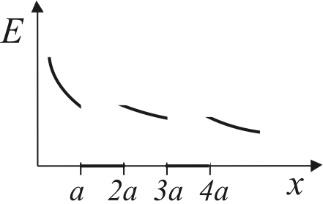

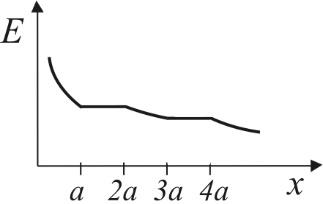

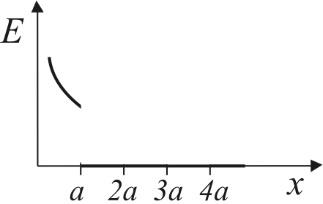

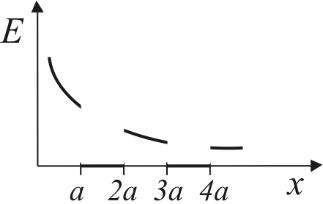

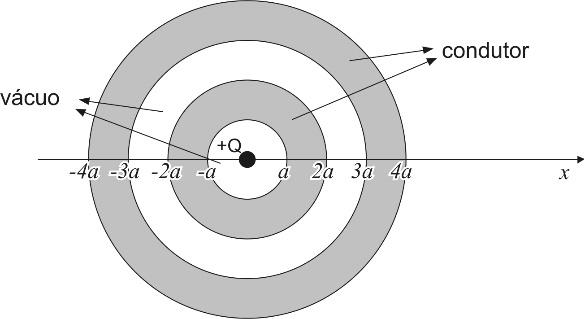

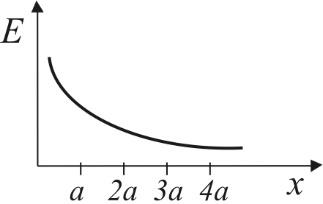

Considere o arranjo da figura acima com duas cascas esféricas concêntricas de espessura a condutoras com cavidades ocas e uma partícula de carga positiva posicionada em seu centro. Após o equilíbrio eletrostático, assinale a opção que condiz com o módulo do campo elétrico ao longo do eixo x.

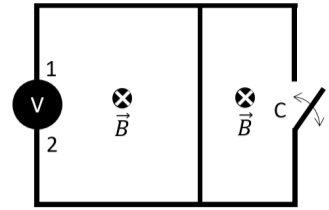

O circuito abaixo está em uma região de campo magnético constante e igual a $\overrightarrow{B}$. A chave ideal C fecha em t = 2s e abre em t = 4s.

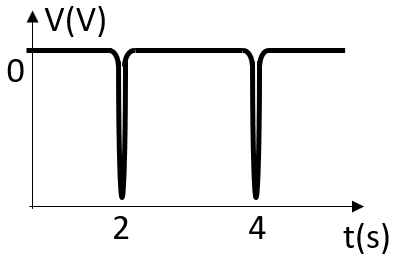

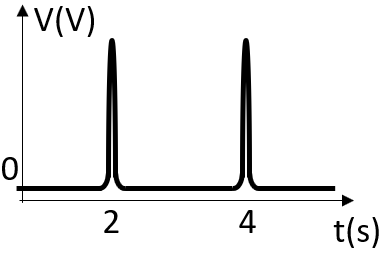

Sabendo-se que os fios são condutores perfeitos e o voltímetro V é ideal, assinale a curva que melhor representa a tensão V₁₂ nos terminais do voltímetro em função do tempo t.

Informe (V) para as afirmações verdadeiras e (F) para as falsas, considerando-se as características das cargas elétricas.

( ) As cargas são bipolares, isto é, existem cargas positivas e negativas.

( ) Existe uma quantidade mínima de carga elétrica; em outras palavras, todas as cargas são múltiplos inteiros da carga do elétron, 1,6022 X 10^-19C.

( ) Os efeitos elétricos podem ser atribuídos à separação de cargas e ao seu movimento.

( ) Na teoria dos circuitos, a separação das cargas dá origem a uma tensão elétrica e o movimento das cargas origina uma corrente elétrica.

A sequência correta é

O eletromagnetismo está presente em, praticamente, todas as atividades que envolvem circuitos elétricos. Existem três principais fenômenos eletromagnéticos e que regem todas as aplicações tecnológicas do eletromagnetismo; analise-os.

I. Condutor percorrido por corrente elétrica produz campo magnético.

II. Fluxo magnético constante sobre um condutor gera (induz) corrente elétrica.

III. Campo magnético provoca ação de uma força magnética sobre um condutor percorrido por corrente elétrica.

Está correto o que se afirma apenas em

A caracterização dos pontos de um campo magnético é dada pelo vetor indução magnética B. Sua intensidade pode ser obtida através da formula $B=\mu .H$ cujas grandezas podem ser definidas como:

H – Intensidade de campo magnético expresso em AMPÉRES.ESPIRA/METRO.

As linhas de campo magnético se orientam de forma diversa no interior e no exterior de um ímã.

Uma bobina quadrada de 2 cm de lado composta por 40 espiras está posicionada perpendicularmente a um campo magnético uniforme de 2,5 T. Ela é retirada com um movimento de 0,2 s perpendicularmente ao campo, para uma região sem magnetismo.

A tensão induzida na bobina neste processo, em volts, é igual a

No vácuo, uma carga puntiforme Q gera, à distância X, um campo elétrico de intensidade 450 N/C e um potencial elétrico de 90 V em relação ao infinito, Sabendo que k = 9.10⁹ Nm²/C², determine o valor da carga Q e assinale a opção correta.

Uma superfície quadrada tem 4mm de lado e está imersa em um campo elétrico uniforme de módulo E = 2000 $\frac{N}{C}$ e com e com linhas de campo fazendo 60º com a normal. O módulo do fluxo elétrico através dessa superfície é (em $\frac{N}{C}$ 𝑚² ):

O magnetismo é o fenômeno pelo qual os materiais impõem uma força ou influência de atração ou de repulsão sobre outros materiais. Conforme seja a resposta do elétron e dos dipolos magnéticos atômicos à aplicação de um campo magnético externo, os materiais apresentarão uma classe ou subclasse de magnetismo específico. A esse respeito, assinale a opção correta.

As linhas de campo magnético podem ser abertas ou fechadas, dependendo de sua posição em relação aos polos de um ímã.

No que se refere aos princípios gerais do Eletromagnetismo, analise as afirmativas a seguir:

I. Campo Magnético é a região ao redor de um ímã, na qual ocorre um efeito magnético, percebido pela ação de uma força magnética de atração ou de repulsão. O campo magnético pode ser definido pela medida da força que o campo exerce sobre o movimento das partículas de carga, tal como um elétron.

II. A Densidade de Campo Magnético, também conhecida como Densidade de Fluxo Magnético ou simplesmente Campo Magnético, é uma grandeza vetorial representada pela letra B, cuja unidade é Tesla (T) e é determinada pela relação entre o Fluxo Magnético φ e a área de uma dada superfície perpendicular à direção do fluxo magnético.

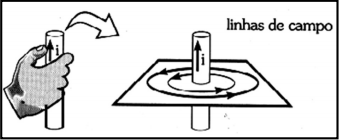

III. A Regra de Ampère ou da Mão Direita: conforme ilustrado na figura abaixo, ao se envolver um condutor com o polegar apontando para o sentido convencional da corrente elétrica, os demais dedos indicam o sentido das linhas de campo que envolvem o condutor.

Assinale

A Lei de Coulomb, formulada em 1785 por Charles Augustin de Coulomb, descreve a iteração entre duas cargas pontuais, definindo a força que uma carga pontual exerce sobre outra carga pontual. Sobre a Lei de Coulomb, analise as afirmativas abaixo.

I. A força entre duas cargas pontuais (Q₁) e (Q₂) é inversamente proporcional ao produto das cargas Q₁Q₂.

II. A força entre duas cargas pontuais (Q₁) e (Q2) é inversamente proporcional ao quadrado da distância entre as cargas.

III. Se houver mais de duas cargas pontuais, pode-se aplicar o princípio da superposição para se determinar a força (F) sobre uma determinada carga.

Assinale a alternativa correta.

Em relação às ondas eletromagnéticas, de acordo com Halliday, analise as afirmativas abaixo e assinale as afirmativas abaixo e assinale a opção correta, considerando $\overrightarrow{E}$ e $\overrightarrow{B}$ como vetor campo elétrico e vetor campo magnético, respectivamente.

I- Os campos $\overrightarrow{E}$ e $\overrightarrow{B}$ são perpendiculares à direção de propagação da onda. Isso significa que a onda é uma onda longitudinal.

II- O campo elétrico é perpendicular ao campo magnético.

III- O produto vetorial $\overrightarrow{E}$ x $\overrightarrow{B}$ aponta no sentido perpendicular ao de propagação da onda.

A “_____” permite determinar a intensidade do campo magnético gerado por uma corrente elétrica constante no tempo.

Assinale a alternativa que preencha corretamente a lacuna.

Uma bobina quadrada de 2cm de lado composta por 100 espiras está posicionada perpendicularmente a um campo magnético uniforme de 2,0 T. Ela é retirada, em um movimento perpendicular ao campo magnético, para uma região em que não há campo magnético.

Para que a tensão induzida na bobina seja de 0,8 V, a bobina deve ser retirada para a região sem a presença do campo magnético em um tempo de

Considerando a formação de campos magnéticos e de campos elétricos, assinale (V) para a afirmativa verdadeira e (F) para a falsa.

( ) Um fio percorrido por uma corrente elétrica gera um campo magnético à sua volta, que, matematicamente, pode ser representado pela Lei de Ampère.

( ) A variação no fluxo de um campo magnético através de materiais condutores induz o surgimento de uma corrente elétrica, segundo a Lei de Faraday.

( ) As equações de Maxwell unificam a teoria do eletromagnetismo, combinando as Leis de Faraday, de Ampère e de Gauss.

As afirmativas são, segundo a ordem apresentada, respectivamente,
