Questões de Concurso sobre Circuitos com Amplificadores e com conversores de dados

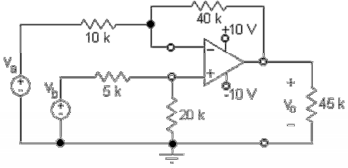

No circuito da figura abaixo o amplificador operacional é ideal. Supondo que a tensão v_b seja igual a 6 V, o intervalo no qual deve ser mantida a tensão v_a para que o amplificador operacional não entre na região de saturação é

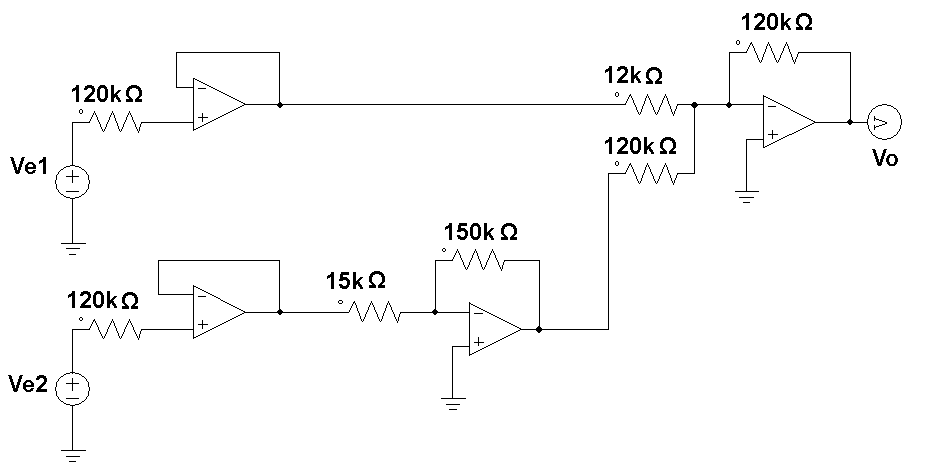

Um profissional da área de controle e automação, trabalha no setor de automação de uma determinada empresa, este deve apresentar um relatório a seus superiores acerca do funcionamento de um circuito analógico que compara a velocidade de dois motores elétricos, conforme circuito abaixo.

Considerando que as tensões de entrada são tensões equivalentes às velocidades dos motores e possuem valores de Ve1 = 0,2V e Ve2 = 0,3V, sabendo-se também que os operacionais são alimentados por uma fonte de tensão simétrica de ±15VCC, assinale a alternativa que indica CORRETAMENTE o valor da tensão de saída Vo.

Considerando que a tensão de entrada seja igual a 2mV, qual é o valor da tensão de saída (Vo)?

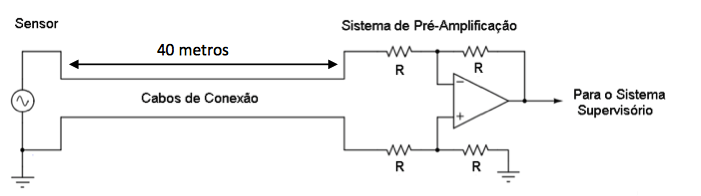

Em um ambiente industrial, um sistema supervisório é utilizado para monitorar sinais de tensão elétrica provenientes de um sensor. Por questões físicas da planta, o sensor encontra-se posicionado à cerca de 40 metros de distância do sistema de pré-amplificação e condicionamento de sinal, que é constituído por um amplificador operacional na configuração inversora, conforme ilustra a figura abaixo. O ambiente em questão está sujeito a emissões eletromagnéticas moderadas que podem se acoplar no circuito ao longo do percurso entre o sensor e o sistema de pré-amplificação Considerando o contexto em questão, a solução técnica mais viável economicamente para conexão do sensor ao sistema de pré-amplificação é:

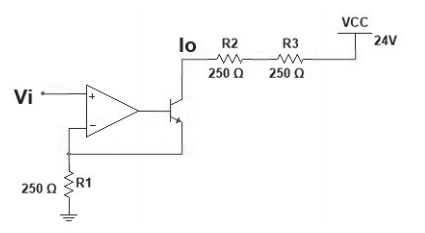

Considerando o amplificador operacional ideal, determine a relação entre a corrente de coletor do transistor (Io) e a tensão de entrada (Vi).

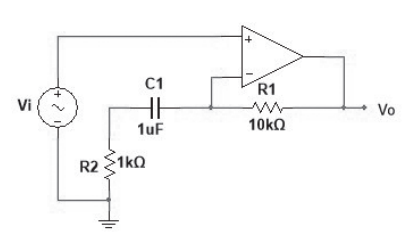

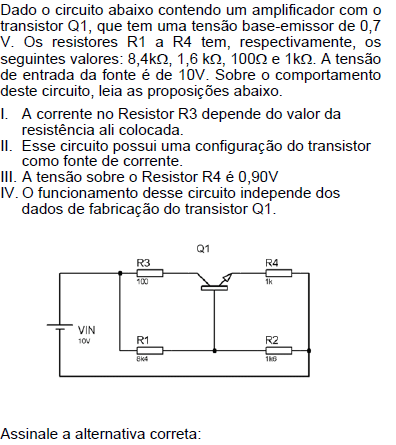

Com relação ao circuito da figura a seguir podemos afirmar que:

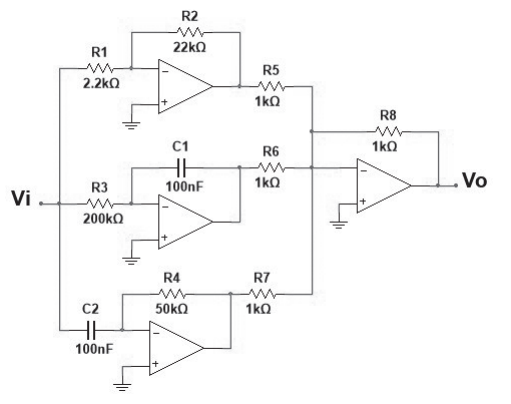

O circuito a seguir corresponde a um controlador PID analógico do tipo paralelo. Determine os valores de Kp, Ti e Td.

Calcule o valor de V0 para o circuito abaixo e assinale a alternativa correta.

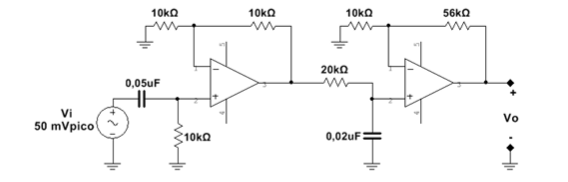

Analise a figura abaixo, que projeta um circuito RC-AmpOp representativo de um filtro ativo.

Fonte: FUNCERN, 2017.

Considerando os amplificadores operacionais ideais e a tensão de entrada (Vi) uma senóide, com 50 mV de pico, as frequências de corte inferior e superior e o valor médio quadrático da tensão de saída (Vo), para frequências no interior da banda de passagem, respectivamente, são

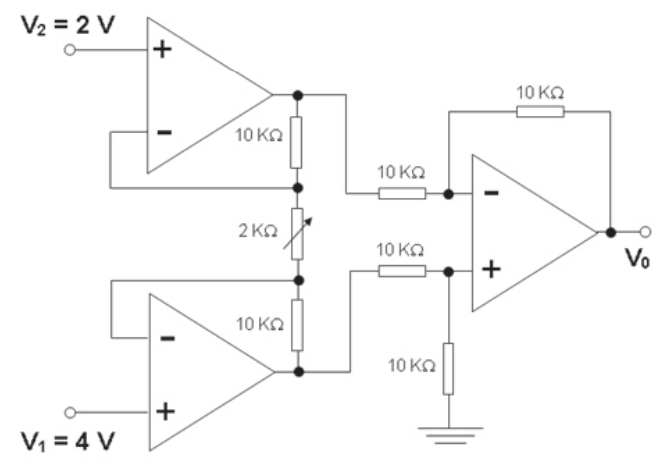

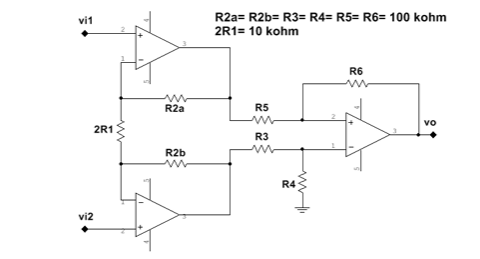

Analise a figura abaixo que representa um circuito amplificador de instrumentação, em que são utilizados resistores com tolerância de 5%.

Fonte: FUNCERN, 2017.

O valor do ganho diferencial mínimo (Ad) é de

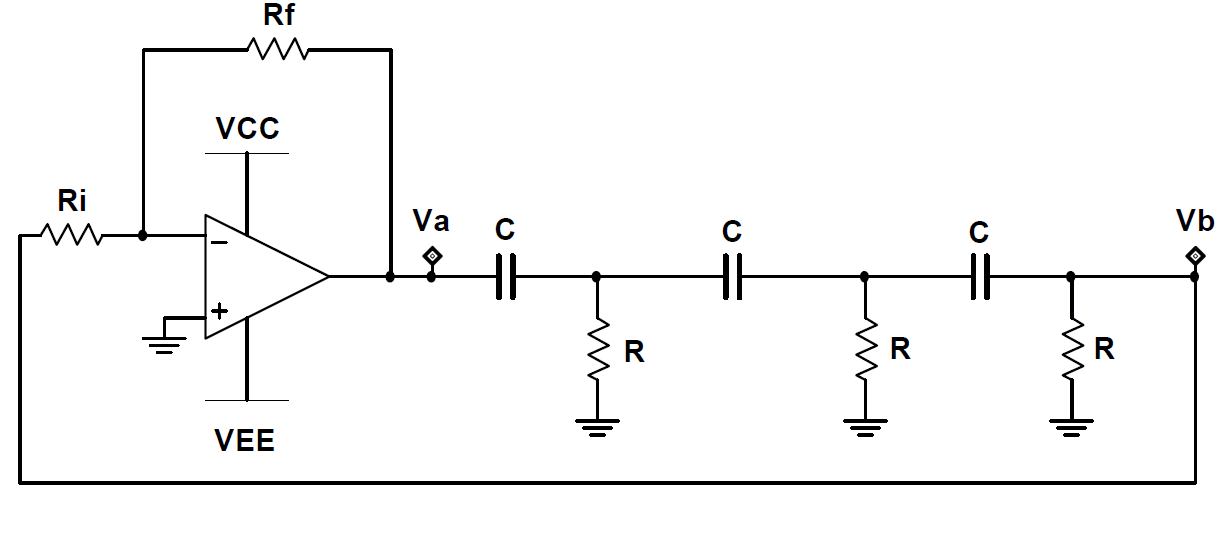

Para o circuito abaixo, considerando $\beta$ o ganho de realimentação e A o ganho de tensão do estágio amplificador, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.

(_) A malha de elementos R e C é responsável pelo deslocamento de fase de 2700 quando na frequência de oscilação.

(_) Para que Ri não influencie na malha RC, deve-se ter Ri << R.

(_) Para oscilação ocorrer o estágio amplificador deve ter ganho A > 29.

(_) Quanto mais próximo o ganho de malha $\beta$.A estiver de 1, mais a forma de onda se aproximará de uma senoide.

Marque a opção que contenha a sequência CORRETA, de cima para baixo:

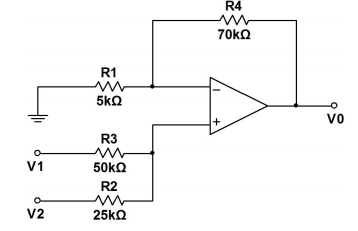

Utilizando superposição e considerando o Amp, Op. Ideal, calcule V0 em função de V1 e V2 no circuito da figura a seguir

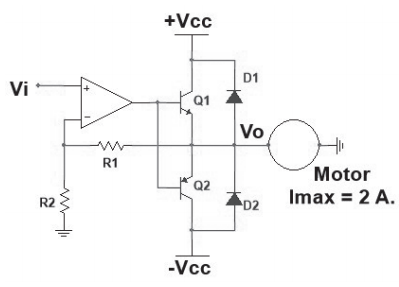

No circuito driver para motor DC apresentado na figura a seguir, determine:

- Os valores de R1 e R2 para que Vi = 0.5 V resulte em Vo = 12 V;

- O menor ganho de corrente dos transistores necessário para que o amplificador operacional funcione com correntes de saída menores do que 5mA.

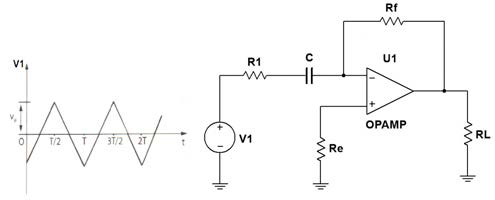

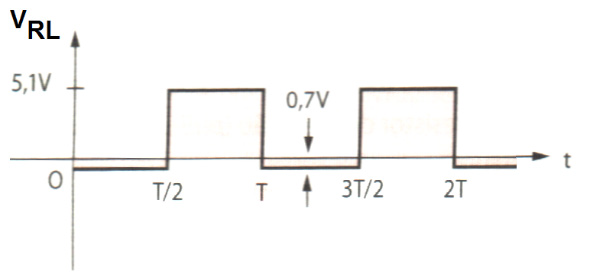

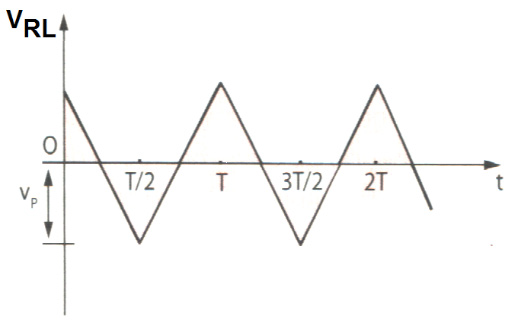

Considere a tensão V1 aplicada à entrada do circuito a seguir, que utiliza um amplificador operacional.

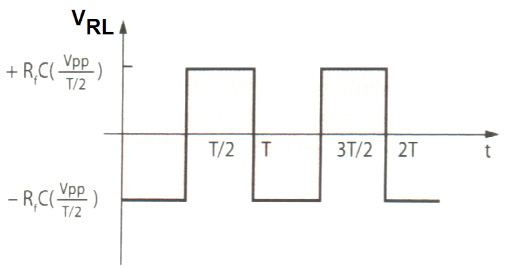

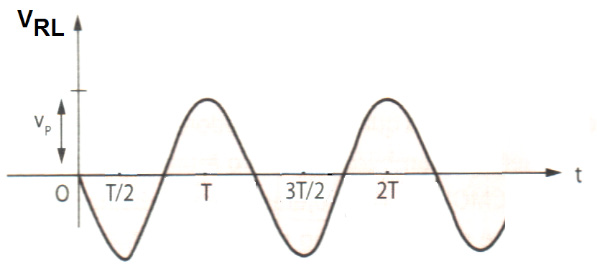

A tensão sobre a carga RL é igual a:

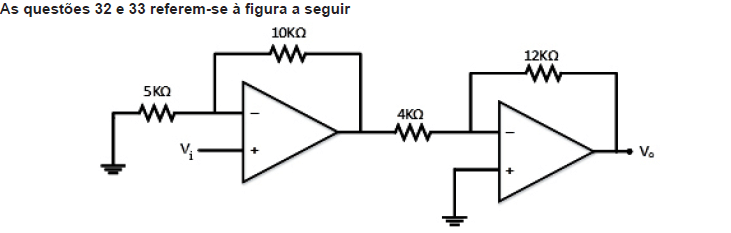

Qual é o ganho do primeiro estágio de amplificação?

O valor de V_o, no circuito da Figura 09, é:

Os circuitos osciladores lineares mais simples são baseados na ponte de Wien. Tais circuitos empregam uma malha de realimentação positiva, composta por um amplificador operacional e uma malha seletiva em frequência. Considerando esses geradores de sinais, apresentam-se as seguintes afirmativas:

I. A amplitude da onda senoidal gerada é limitada empregando-se um mecanismo não-linear, implementado por meio de um circuito separado ou usando as não linearidades dos próprios dispositivos de amplificação.

II. Por definição, um circuito oscilador deve satisfazer o critério de Barkhausen, isto é, na frequência de oscilação w₀, a amplitude do ganho de malha deve ser unitário; e a fase do ganho de malha deve ser zero.

III. A condição de oscilação de Barkhausen garante e mantém as oscilações de um ponto de vista matemático, isto é, considerando-se componentes ideais. Entretanto, como os parâmetros de qualquer sistema físico podem variar ao longo do tempo, deve-se empregar um mecanismo que possibilite o controle do ganho de malha.

A respeito dessas assertivas, é CORRETO afirmar que

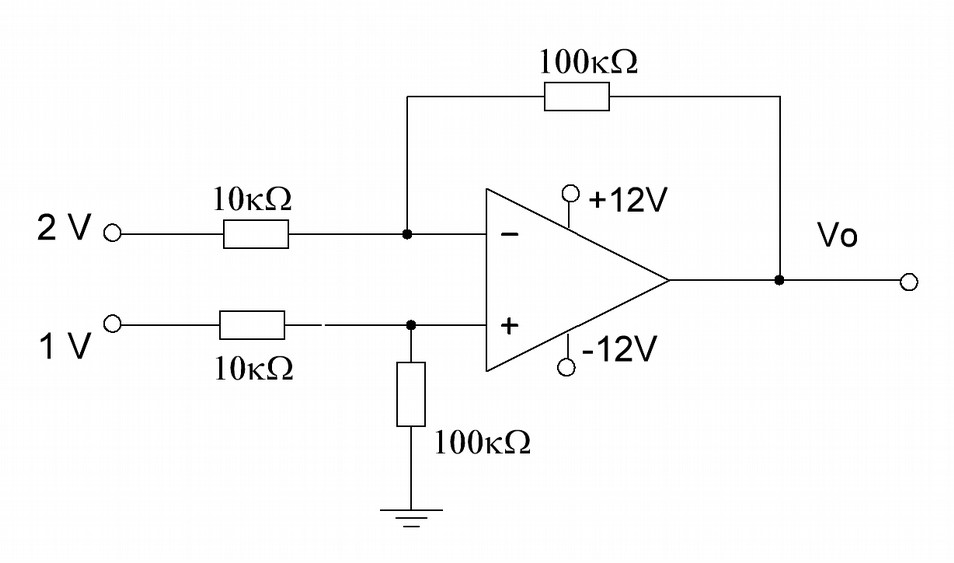

Dado o circuito com amplificador operacional ideal abaixo, qual o valor de Vo para as seguintes condições:

Va = 12V

Vb = 6V

R1 = R2 = 1k ohms

R3 = R4 = 10k ohms

A alternativa que apresenta o valor de Vo é:
