Questões de Concurso sobre Fluxo de Potência e estabilidade e regulação dos Sistemas Elétricos

Compensadores estáticos de reativo são instalados em um sistema de transmissão de energia elétrica com a finalidade de estabilização de transitórios eletromecânicos. Esses equipamentos não devem ser utilizados para controle de tensão em regime permanente, pois são imprecisos para essa função quando comparados, por exemplo, aos compensadores síncronos.

O desequilíbrio da tensão de alimentação pode causar aquecimento em motores de indução trifásicos.

Oscilações de potência em sistemas de transmissão de energia elétrica somente são verificadas quando ocorrem defeitos do tipo curto-circuito.

O blecaute mencionado no texto assumiu grandes proporções porque linhas de transmissão CA de 750 kV, do tronco de transmissão de Itaipu, sempre devem ser desligadas pela atuação das suas proteções de linha, quando ocorre um defeito na subestação de Bauru.

Nos modelamentos e análise de fluxo de carga em sistemas de energia em regime permanente, podemos dividir o funcionamento global do sistema nas subáreas abaixo, EXCETO:

A figura a seguir representa um sistema de potência com 5 (cinco) barras e 6 (seis) linhas.

Os parâmetros das linhas são:

O elemento Y2 2 da matriz Ybus é:

Em sistemas elétricos de potência, uma linha elétrica na qual, em condições normais de operação, só pode haver fluxo de energia no sentido fonte para carga, é uma linha:

A figura a seguir representa um sistema de potência com 5 (cinco) barras e 6 (seis) linhas.

Os parâmetros das linhas são:

O elemento Y₂₂ da matriz Y_bus é:

A matriz de admitâncias de barra, utilizada em estudos de fluxo de potência torna-se assimétrica quando no sistema existe um:

No modelamento de sistemas, a sigla EEFC significa:

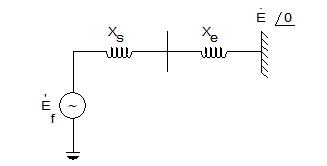

O gerador indicado na figura a seguir tem reatância síncrona igual a 1,3 pu na base 100 MVA. A reatância equivalente do sistema elétrico X_e = 0,2 pu, também na base 100 MVA. A tensão na barra infinita vale = 1.0 pu. O gerador está operando em seu limite de estabilidade fornecendo uma potência máxima de saída de 120 MW.

O valor da tensão de excitação atrás da reatância síncrona é:

Nos aspectos computacionais do problema do fluxo de carga, são exigências necessárias que devem ser atendidas por quaisquer técnicas de cálculo que venhamos a propor, EXCETO:

Três diferentes modelos de carga são disponíveis para sua representação em estudos de fluxo de potência e estabilidade dos sistemas de potência: o modelo impedância constante, o modelo corrente constante, o modelo potência constante. Em relação a estes modelos, observe as afirmativas a seguir:

Assinale o item que indica todas as afirmativas corretas:
