Questões de Concurso sobre Fluxo de Potência e estabilidade e regulação dos Sistemas Elétricos

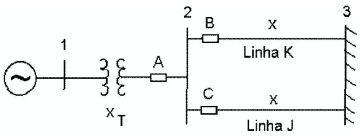

Suponha que o sistema elétrico de potência da figura abaixo esteja operando em regime permanente; que o transformador e as linhas sejam modelados por impedâncias puramente indutivas, cujas reatâncias são x_T, x, respectivamente; que a resistência estatórica do gerador é desprezível; e que a barra infinita demanda potência ativa igual a 1,0pu.

Com base nessas informações, leia o enunciado abaixo e, em seguida, assinale a opção que completa corretamente as lacunas.

O gerador opera com potência mecânica igual a _____ pu. Porém, repentinamente, ocorre uma falta trifásica na barra 2, sendo necessário abrir a linha J permanentemente. Pelo critério _____, é conhecido o _____ do disjuntor C, é possível avaliar se o sistema é estável para essa falta.

Considere um sistema trifásico balanceado com fator de potência unitário. Se a voltagem entre as fases for de 110V e cada cabo transmitir 500 A, a potência fornecida pelo sistema trifásico será:

A equação básica para o Balanço Energético de um Sistema Elétrico Interligado de Potência é:

Sobre análise de sistemas elétricos de energia, examine as proposições abaixo:

I – A conversão das grandezas do sistema elétrico para valores por unidade, sempre utiliza uma mesma base de tensão.

II – O valor de impedância de base do circuito monofásico pode ser obtido pela divisão da tensão de linha ao quadrado pela potência trifásica.

III – Para analisar um sistema elétrico devemos definir um modelo para cada componente do sistema, a linha de transmissão tem seu modelo de quadripolo usando parâmetros de transmissão, que são grandezas adimensionais.

IV – Na análise do fluxo de carga de um sistema elétrico de potência, os dados relativos às barras dos geradores são geralmente potência ativa, módulo e ângulo de fase da tensão.

Está (ão) correta (s) apenas:

A reatância de seqüência positiva do transformador na base adotada é igual a 0,04 pu.

O fluxo ativo de potência na linha ocorre do terminal a para o b.

Desde que haja condições físicas adequadas, a interligação de sistemas possibilita a ajuda mútua entre eles em caso de uma possível situação de emergência.

o transformador de potência sem tap.

No diagrama de impedâncias obtido a partir do diagrama unifilar, preponderam modelos de equipamentos para os quais elementos resistivos de circuito elétrico são mais significativos que os reativos.

Se a capacitância da linha fosse considerada nos cálculos e o módulo das tensões nos dois terminais fossem mantidos, a nova soma dos fluxos de potência reativa de cada terminal para a linha seria superior a 30 MVar.

o motor de indução em gaiola.

Assinale a opção que não contém exemplo de medidas corretivas para mitigar os riscos de propagação de distúrbios em um sistema elétrico interligado.

Assinale a opção que apresenta a melhor justificativa para que não se faça a construção de linhas de transmissão com capacidade tão grande entre regiões que não haja restrições de transmissão para transferência eletroenergéticas.

Com relação aos fatores que determinam o fluxo de potência por meio de intercâmbio de uma região para outra, na operação do sistema interligado nacional, assinale a opção incorreta.

Com a interligação de dois sistemas isolados, normalmente ocorre redução dos níveis de ponta (pico de carga) do sistema global devido ao aproveitamento da diversidade de cargas.

Capacitores em derivação são adequados para controle de tensão em regime permanente e controle de potência reativa.

Assinale a opção que apresenta menor ou nenhum potencial para reduzir o risco de racionamento no sistema interligado nacional.

Motores de indução em gaiola são normalmente utilizados para controle de potência reativa em situações de carga leve. Nessas situações, em geral, as tensões são elevadas e, por isso, torna-se necessário absorver a potência reativa que é gerada na rede elétrica.

o capacitor shunt (em derivação).

Uma desvantagem da operação eletroenergética sendo feita de forma interligada é:
