Acerca do acionamento elétrico de motores de indução trifásicos via chave de partida direta sem reversão, julgue os seguintes itens.

I Em cada fase do circuito de força, utiliza-se um contato normalmente fechado do contator em série com o terminal de alimentação do motor.

II No circuito de comando, utiliza-se um contato de selo ou de retenção do tipo normalmente fechado em paralelo com a botoeira liga.

III No circuito de comando, o contato normalmente fechado do relé térmico deve ser conectado em série com a botoeira desliga.

Assinale a opção correta.

Existem diferentes tipos de instalações elétricas para atender às necessidades específicas de cada ambiente. Qual é a característica de uma instalação elétrica industrial?

A botoeira S1 permite ligar o equipamento, enquanto a botoeira S2 é usada para desligar o equipamento.

Independentemente se o motor é monofásico ou trifásico, as informações técnicas são padronizadas. O conhecimento dos dados contidos na placa de identificação dos motores elétricos é essencial para sua aplicação e verificação do funcionamento. As categorias N, H, D, NY e HY, referem-se:

Assinale a opção em que são apresentados apenas equipamentos empregados em circuitos de força e comando de acionamento elétrico de motores de indução trifásicos.

A estratégia de utilizar o reator em série com o motor permite reduzir a corrente de partida, e ainda pode melhorar o fator de potência da máquina durante a operação normal.

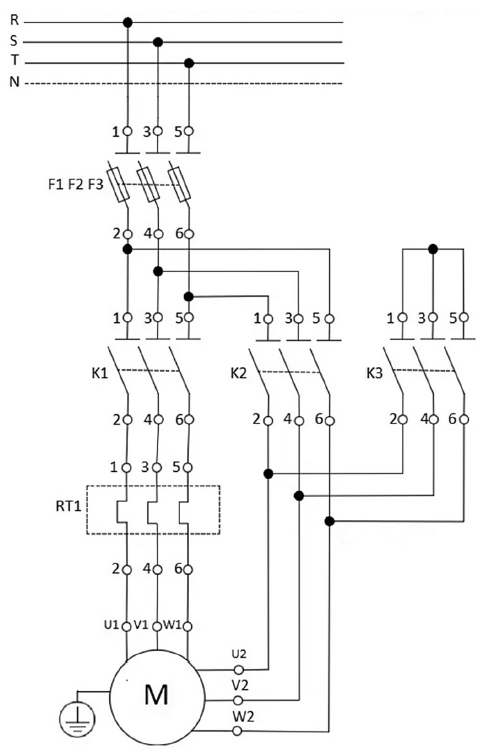

Com base na figura precedente, que ilustra o circuito de força de uma chave de partida suave do tipo triângulo/estrela, é correto afirmar que, quando os contatores

Num acionamento de motor com a utilização de uma chave tambor, a qual consiste em um conjunto de contatos que se movem e um conjunto de contatos estacionários, os quais abrem e fecham conforme o eixo da chave é girado. As chaves tambor de reversão são projetadas para a partida e para a reversão de motores por meio da conexão destes motores de alimentação. Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F) acerca das possibilidades de utilização desta chave em:

( ) Motores gaiola de esquilo.

( ) Motores monofásicos projetados para reversão de operação.

( ) Motores CC compostos dos tipos série e shunt.

Estão corretas as afirmativas:

A figura seguinte corresponde ao diagrama unifilar de partida direta de um motor elétrico.

No caso de instalações industriais, o dimensionamento dos condutores de todos os circuitos deve ser feito com base na demanda, sempre que ela for diferente da potência instalada; nas instalações comerciais e residenciais, por sua vez, deve-se considerar, conforme o caso, a potência instalada.

Considere uma indústria com 20 motores de 10 CV ligados a uma mesma CCM (Central de Comando de Motores). Todos os motores são assíncronos trifásicos com rotor em curto-circuito, IV polos — Tensão 220/100

Dados:

▪ F_p (fator de potência) = 1,0

▪ F_um (fator de utilização do motor) = 0,9

▪ F_s (fator de simultaneidade) = 1,0

▪ η (rendimento) = 0,9

▪ 1 CV = 736 Watts

Qual a potência mínima necessária do transformador na subestação desta indústria?

Analise as informações a seguir:

I. É papel dos comandos elétricos possibilitar o funcionamento de máquinas e equipamentos elétricos, por meio de seus acionamentos e lógicas de comando, a exemplo dos motores trifásicos, fresa, rolantes, tornos, esteiras e vários processos de produção no interior ou no exterior das indústrias.

II. Cabe ao circuito de cargas comportar os equipamentos que apresentam menor potência, como os motores elétricos. Este circuito pode ser monofásico, bifásicos ou trifásicos, que vai depender da carga a ele ligada.

Marque a alternativa CORRETA:

Uma instalação elétrica é alimentada por meio de um quadro de distribuição que atende as seguintes cargas: um equipamento monofásico de 3.500 watts; 25 tomadas de uso geral monofásica; 14 luminárias monofásicas e um equipamento alimentado por duas fases.

O número mínimo de circuitos para o atendimento a essas cargas é:

A figura a seguir ilustra um circuito partida de um motor trifásico.

O dispositivo apresentado denomina-se:

No laboratório de sistemas de energia deverá ser instalado um motor CA trifásico. Nele, existe uma plaqueta com a instrução de utilizar partida estrela-triângulo. Na mesma plaqueta consta o tempo recomendado de partida. Para a realização da instalação deve-se verificar se o quadro de entrada possui alimentação __________. Em seguida devem ser ligados os terminais de alimentação do motor (_________ terminais), em uma contatora estrela-triângulo com temporizador (ajustar tempo de comutação de partida recomendado pelo fabricante) no quadro de comando.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Um circuito de alimentação foi especificado para atender a uma carga trifásica numa instalação industrial. Na etapa de projeto detalhado, foi escolhido um cabo com condutores de cobre com seção 2,5 [mm²] para um circuito trifásico com tensão nominal de 220,0 [V]. Com o uso desse cabo, a instalação deverá ter uma queda de tensão de 15,0 [V/A.km] para o tipo de carga que será atendida. Considerando uma corrente de projeto de 20,0 [A] e um critério de máxima queda de tensão admissível de 5,0 [%], o comprimento máximo desse cabo no projeto é de aproximadamente:

A escolha do número de subestações dentro de uma planta industrial depende da localização e concentração de cargas, bem como do fator econômico que envolve essa decisão. Como linhas de orientação para definir o número de subestações, analise as afirmativas abaixo e assinale a alternativa correta.

I. Quanto maior a capacidade da subestação, maior o custo por kVA.

II. Quanto maior o número de subestações unitárias, maior será o emprego de cabos de tensão primária.

III. Desde que convenientemente localizadas, quanto maior for o número de subestações unitárias, menor será o emprego de cabos de baixa tensão.

IV. Quanto menor for o número de subestações unitárias de capacidade elevada, menor será o emprego de cabos de tensão primária e maior o uso de cabos de baixa tensão.

Um motor de indução trifásico de seis polos, 400 V, 45 kW e 60 Hz, tem a plena carga velocidade de 1170 rpm. Qual é a frequência das correntes do rotor em Hz?

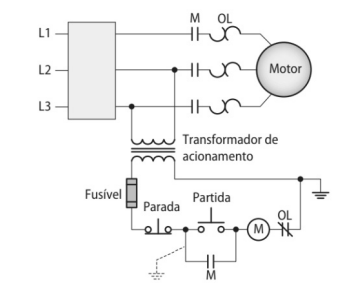

A partir do projeto de motor elétrico apresentado na figura a seguir, é correto afirmar que uma falha à terra no circuito não causará o acionamento do motor.

O melhor método para proporcionar proteção contra sobrecorrente para o circuito de acionamento de um motor elétrico é o uso de disjuntores que combinem proteção de sobrecorrente de curto-circuito e proteção de falha à terra.
