Questões de Concurso sobre Instalações Industriais e Instalações para motores (força motriz)

Assinale a opção que NÃO apresenta um método de partida de motores de indução trifásica.

Coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, sobre os métodos de partida dos motores elétricos, assinalando a seguir a opção correta.

( ) Na partida estrela-triângulo, o motor parte em estrela, assim consistindo em uma tensão inicial de 68% da tensão nominal, e passado um certo tempo a ligação é modificada para triângulo com tensão nominal. Esse método proporciona uma redução na corrente de partida de aproximadamente 33% do seu valor. Para serem possíveis os motores devem ter a possibilidade de ligação em dupla tensão, devem ter também o mínimo de seis bornes de ligação.

( ) Na partida chave compensadora, as bobinas do motor são alimentadas com tensão reduzida durante a partida. Essa redução de tensão é feita por um autotransformador em paralelo com as bobinas, após entrar em regime a tensão é restabelecida. O autotransformador tem TAPS operacionais na ordem de 50%, 65% e 80% da tensão aplicada.

( ) Na partida por soft-starter, o motor sai da inércia por um aumento progressivo na tensão, o que lhe confere uma partida sem “golpes” e reduz o pico de corrente. Essa progressão da tensão pode ser controlada por rampa de aceleração ou limitação da corrente. Assim é assegurada proteção térmica ao motor e controlador, proteção mecânica do equipamento e controle das características de funcionamento, principalmente durante partida e parada.

( ) O inversor de frequência é o método mais eficiente para controle de velocidade de motores de indução trifásico, assim o motor tem ajuste continuo de velocidade e conjugado com relação à carga. Eles podem ser classificados quanto ao tipo de controle: escalar e vetorial. O controle vetorial se restringe à velocidade sem atuação no torque e dinâmica do processo. O escalar consegue atender o controle de velocidade e as demandas do processo.

Se, no projeto da instalação elétrica de um edifício comercial de dois pavimentos alimentado em baixa tensão, um eletroduto no piso do pavimento superior possuir fiação dos circuitos 4 e 33, será adequado que o circuito 4 pertença a um quadro terminal do pavimento inferior e que o circuito 33 pertença a um quadro terminal do pavimento superior.

Uma edificação comercial da modalidade bancária terá o seu fornecimento em média tensão a 13,8 kV. De acordo com o preenchimento do quadro de cargas, a demanda pode ser calculada e encontrada ao se preencher a planilha fornecida pela distribuidora de energia. Os fatores de potência e de demanda são indicados pelas normas da distribuidora de energia. Porém, no momento do preenchimento da planilha, por descuido, faltaram ser acrescidas às tomadas de uso específico (TUEs) para 08 (oito) caixas eletrônicos que haverá na agência bancária. Sabe-se que cada tomada tem uma potência de 1,8 kW, com fator de potência, conforme a norma da concessionária, de energia igual a 1,00 e de demanda (FD) igual a 1,00. Na tabela 1, tem-se o recorte do quadro de cargas, e, na tabela 2, os transformadores recomendados, de acordo com a demanda calculada.

Tabela 1 - Recorte de planilha do quadro de cargas para projetos de Média Tensão (MT).

Tabela 2 - Dimensionamento de Transformadores Particulares.

A partir da demanda calculada, qual é o valor do transformador recomendado para a estrutura, de acordo com a tabela 2, em kVA?

Em relação aos motores de indução trifásicos, assinale a alternativa correta.

Um engenheiro precisa dimensionar os condutores de alimentação de um motor de indução trifásico e, para isso, precisa calcular a corrente nominal do motor. Estão disponíveis as seguintes informações:

1. motor de indução trifásico de 30 CV;
2. tensão de linha da rede 380 V;
3. fechamento do motor em Y;
4. fator de potência 0,92 (atrasado).

Com base nas informações apresentadas, qual será a corrente nominal aproximada que o engenheiro deverá utilizar para o dimensionamento dos condutores?

(Considere 1 CV = 735 W).

Para aumentar a eficiência de uma instalação elétrica, a única alternativa que NÃO apresenta um real ganho de eficiência em qualquer situação é:

Em um motor de fase dividida, o enrolamento auxiliar deve permanecer ligado durante toda a sua operação para evitar que a tensão nominal do motor seja ultrapassada.

Analise as afirmativas a seguir sobre redes industriais:

I. Os terminadores de rede são utilizados para não ocorrer reflexão dos sinais nas extremidades do meio físico, evitando ruídos e falhas de comunicação.

II. O cabo UTP (unshielded twisted pair) não possui nenhuma tecnologia para reduzir o crosstalk.

III. As redes Foundation Fieldbus H1 e Profibus PA possuem a vantagem de permitir a alimentação de dispositivos pelo próprio barramento de comunicação.

Está(ão) correta(s) a(s) afirmação(ões):

Um motor de indução do tipo gaiola de esquilo funciona a partir de uma tensão dc que alimenta o circuito do rotor do motor.

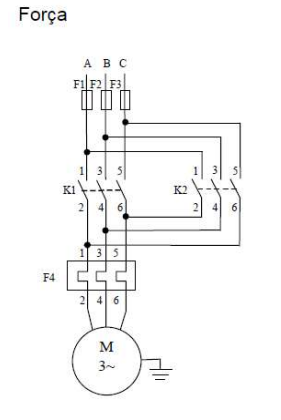

O esquema representa um circuito de potência para o acionamento de motor trifásico.

Uma das vantagens dos inversores de frequência é a configuração de rampa de aceleração no acionamento de um motor, o que evita partidas bruscas.

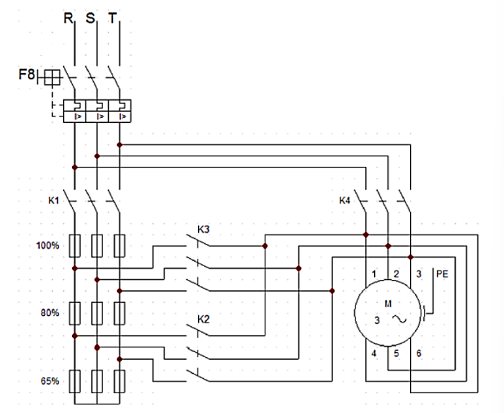

Abaixo é apresentado o diagrama de força de um tipo de ligação para acionamento de um motor trifásico:

Qual tipo de ligação é representada na figura?

A figura abaixo representa um sistema de variação da velocidade de motores elétricos do tipo:

Em uma ligação paralela de um motor CC, o enrolamento da armadura e o enrolamento shunt do estator estão ligados em paralelo com a alimentação.

Nas instalações elétricas, podem ser utilizadas chaves estrela-triângulo como forma de suavizar os efeitos de partida dos motores elétricos trifásicos de indução.

Nessa aplicação, com a partida em estrela do motor de indução, a razão entre a corrente de partida e a corrente nominal corresponde a uma redução, aproximadamente, igual a

Estuda-se a realocação de um motor trifásico síncrono de 4 polos utilizado no Brasil, onde a frequência da rede elétrica é de 60 Hz, para a Argentina, onde a frequência é de 50 Hz. Em ambas as operações, o escoramento do motor é de 5%. A diferença em rpm da velocidade nominal resultante da mudança de frequência é de

Existem diversos procedimentos de acionamento de motores para partida que se propõem a condicionar a corrente e o torque de partida.

Sendo assim, verifica-se que, na partida do motor

A figura abaixo mostra o esquema de um(a):

Assinale a opção que apresenta uma das vantagens da instalação de banco de capacitores em uma tipica instalação industrial.
