Analise as afirmativas a seguir, relativas a motor elétrico de indução.
I. O circuito magnético estático de um motor de indução é composto por chapas ferromagnéticos empilhadas em contato entre si, ao qual se dá o nome de estator.
II. Um motor de indução em monofásico ou em polifásico se caracteriza de acordo com o número de bobinas.
III. É no rotor de um motor de indução que se encontra um enrolamento ou um conjunto de condutores paralelos, nos quais são induzidas correntes provocadas pela corrente alternada das bobinas do estator.
Estão corretas as afirmativas
A
I e II, apenas.
B
I e III, apenas.
C
II e III, apenas.
D
I, II e III.
O correto dimensionamento dos componentes de uma instalação elétrica é necessário para a garantia da segurança da instalação e de seus usuários. Nesse sentido, deve haver a coordenação entre os dispositivos de proteção e os condutores no dimensionamento para proteção contra sobrecarga de um determinado circuito.
Considere Id a corrente nominal do dispositivo de proteção, Ic a capacidade de condução de corrente elétrica dos condutores, ambas estabelecidas nas condições previstas de instalação, e IL a corrente de projeto para atendimento da carga de um determinado circuito.
Para a garantia da coordenação no dimensionamento dos condutores e do dispositivo de proteção contra sobrecarga do circuito, qual deve ser a relação estabelecida entre essas correntes?
A
I d ≤ Ic ≤ IL
B
Id ≤ IL ≤ Ic
C
Ic ≤ Id ≤ IL
D
Ic ≤ IL ≤ Id
E
IL ≤ Id ≤ Ic
Considere-se um motor trifásico de 3680 W, em triângulo, fator de potência de 0,8 e rendimento de 90%, alimentado com uma tensão de linha de 220 V. Para dimensionamento dos condutores de alimentação desse motor, a corrente nominal em cada fase será de, aproximadamente,
A
8,0 A.
B
10,8 A.
C
13,4 A.
D
40,0 A.
Ano:
2023
Prova:
FEPESE - Prefeitura de Balneário Camboriú - Engenheiro Eletricista - 2023
Um motor trifásico de 10 CV e 380 V possui rendimento de 90% e fator de potência de 0,8.
Qual deverá ser a corrente a ser considerada pelo projeto do ramal com um fator de serviço de 1,2?
Considere que 1 CV = 736 W.
A
9,6 A
B
12,9 A
C
15,5 A
D
18,6 A
E
21,4 A
Em um motor elétrico síncrono, a potência ac fornecida cria um campo magnético girante no estator da máquina, enquanto o rotor conta com um mecanismo próprio de geração de um segundo campo elétrico.
C
Certo
E
Errado

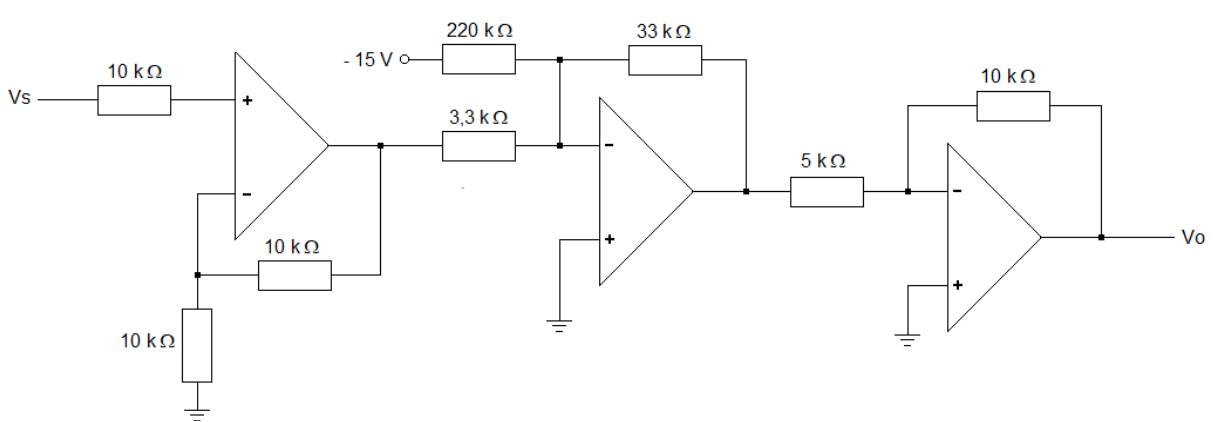

O sistema mostrado abaixo pode ser usado para condicionar a saída de um transdutor de processos industriais.
Fonte: Banca Examinadora, 2023.
Com base no sistema da figura acima, usando componentes ideiais, a expressão de Vo como uma função de Vs é
A
Vo = 40Vs - 4,5 V.
B
Vo = 14Vs + 0,15 V.
C
Vo = 40Vs - 13,3 V.
D
Vo = 4,5Vs - 2,25 V.
Para medir a vibração de um motor elétrico de indução, o sensor que deve ser utilizado é:
A
Sensor óptico.
B
Sensor indutivo.
C
Célula de carga.
D
Acelerômetro.
E
Encoder.
Os motores elétricos devem ser mantidos limpos, isentos de poeira, detritos e óleos. Uma das possíveis causas de corrente alta em carga de um motor de corrente alternada é:
A
Correias pouco esticadas.
B
Frequência fora da nominal.
C
Isolantes de ranhura danificados.
D
Cabeça de bobina encostando na carcaça.
E
Chapas magnéticas sem tratamento.
Considere-se que um motor de indução trifásico, com acionamento estrela-triângulo, com tensão de operação igual a 380 V, possua razão entre corrente de partida e corrente de operação igual a 7,5 e corrente de operação a 380 V igual a 150 A. Com base nessa situação hipotética, é correto afirmar que a corrente de partida desse motor é maior que 1 kA, que os contatores C1 e C2 devem suportar, no mínimo, 80 A e que a chave C3 deve suportar, no mínimo, 40 A.
C
Certo
E
Errado
Um motor de indução trifásico de quatro polos, 500 V, 55 kW e 50 Hz, tem sua velocidade em carga nominal de 1470 rpm. Supondo que o motor esteja operando com a carga nominal, qual é o escorregamento do motor?
A
0,183%
B
1,83%
C
2%
D
2,1%
E
18,3%
No esquema apresentado, os dispositivos identificados como C1, C2 e C3 são fusíveis, os quais se romperão em caso de um curto trifásico, o que protegerá o motor de correntes elevadas.
C
Certo
E
Errado
Ao realizar uma ligação provisória em um ambiente industrial, o eletricista se depara com desafios específicos que exigem conhecimentos avançados. Assinale a alternativa correta, considerando práticas seguras e aspectos técnicos mais complexos.
A
O aterramento em uma ligação provisória é opcional, pois as estruturas metálicas presentes em ambientes industriais proporcionam uma proteção adequada contra potenciais diferenças de tensão. Cabos comuns podem ser utilizados, uma vez que o ambiente industrial oferece proteção natural contra influências externas.
B
Em ambientes industriais, a ligação provisória deve contemplar o uso de cabos blindados e aterrados para minimizar interferências eletromagnéticas. O dimensionamento dos condutores deve levar em conta não apenas a carga, mas também a distância até o ponto de fornecimento de energia. Além disso, é crucial empregar relés de proteção adequados para garantir a segurança do sistema elétrico.
C
A ligação provisória em ambientes industriais pode ser realizada utilizando cabos com isolamento padrão, sem a necessidade de considerar a influência de campos magnéticos e interferências eletromagnéticas na integridade do sistema elétrico.
D
A utilização de dispositivos de proteção, como relés de proteção direcional, é dispensável na ligação provisória, uma vez que se trata de uma instalação temporária, e a complexidade desses dispositivos não se justifica.
Segundo o manual de um motor elétrico trifásico com 12 terminais disponíveis, ele deve ser ligado a uma tensão de linha de 220 V quando se utiliza o fechamento duplo triângulo. Sendo assim, ao se utilizar a ligação estrela simples, ele deve ser alimentado com uma tensão de linha de
A
220 V.
B
380 V.
C
440 V.
D
760 V.
A figura a seguir mostra a simbologia gráfica e literal de um dispositivo muito utilizado em comandos elétricos.
Ele representa
A
a bobina de um contator.
B
uma botoeira.
C
um disjuntor.
D
um relé temporizador.
E
um relé térmico.
Um Técnico em Laboratório da UFRJ (área de Elétrica) foi designado para o projeto de instalação elétrica de 02 (dois) novos equipamentos para o Laboratório de Biomedicina. Esses equipamentos serão acionados por 02 (dois) motores de indução trifásicos, energizados por um único alimentador com tensão nominal de 220 V e com as especificações listadas na tabela a seguir.
Potência [kW] | Fator de Potência - cos ϕ | Rendimento (η %) | |
Motor 1 (M1) | 10 | 0,9 | 80 |
Motor 2 (M2) | 6 | 0,8 | 90 |
A mínima capacidade de corrente para o ramal alimentador desses motores é de:
A
67,43 A
B
58,32 A
C
36,45 A
D
85,25 A
E
63,79 A
Pretende-se substituir temporariamente o motor M1 tipo indução trifásico simétrico e equilibrado em triângulo (ou delta), de baixa potência, empregado em um exaustor, pelo motor M2 tipo monofásico com tensão de alimentação 127 V, utilizando o mesmo gerador. Sabendo-se que M1 e M2 têm potência, rendimento e fator de potência idênticos e que o gerador é do tipo trifásico em estrela (ou Y) simétrico e equilibrado (4 fios: fases R, S, T e neutro N, mais o fio terra de proteção), com tensão de linha de 220 V e que os condutores da instalação suportam corrente 5 vezes maior que a atual,
A
embora o motor trifásico seja de baixa potência, não é possível obter tal potência com um motor monofásico.
B
não será possível utilizar esse motor monofásico, pois a sua tensão deveria ser de 220 V.
C
o motor monofásico poderá ser empregado se alimentado com as fases R e S.
D
o motor monofásico poderá ser empregado se alimentado com uma fase e o neutro do gerador.
E
a corrente drenada pelo motor monofásico será menor do que a corrente de linha drenada pelo motor trifásico.
Ano:
2023
Banca:
Instituto Verbena
Considere um motor de indução trifásico de 50 cv, 60Hz, 380 V e suponha que o rendimento do motor seja de 90% e o fator de potência, 0,8. Qual é o valor aproximado da corrente de partida, supondo que ela seja 7 vezes a corrente nominal (corrente de linha) do motor? Considere: 1 cv = 736 W.
A
45 A.
B
78 A.
C
314 A.
D
544 A.

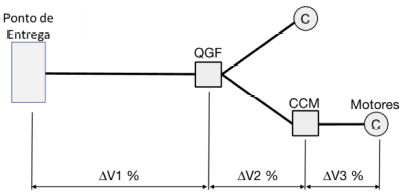

Um problema resultante de um mau projeto elétrico são os elevados valores de queda de tensão ao longo da instalação elétrica. Muitos equipamentos têm seu funcionamento prejudicado nestas ocasiões. Uma correta divisão dos circuitos, bem como o dimensionamento correto dos condutores pode mitigar este problema. A figura a seguir ilustra alguns pontos de medição interessantes de serem analisados quando se trata de queda de tensão.
Fonte: MAMEDE FILHO, João. Instalações Elétricas Industriais, 9. ed. Ed. LTC, 2017. Figura 3.26.
Sobre a queda de tensão em instalações elétricas, bem como sua relação com o dimensionamento de circuitos, assinale a alternativa correta.
A
∑ΔV ≤ 10% calculados a partir do secundário do transformador, sendo este de propriedade da unidade consumidora, ou da empresa distribuidora quando este for o ponto de entrega em condições normais de operação.
B
Para circuitos monofásicos F-N, a bitola dos condutores pode ser calculada em função da queda de tensão através S(mm2)=ΔV.Vfn(V)ρ(Ω.mmm2).L(m).I(A).
C
ΔV ≤ 4% para qualquer circuito terminal.
D
∑ΔV ≤ 5% calculados a partir do ponto de entrega quando a unidade é conectada à tensão secundária da rede de distribuição.
E
Durante a partida do motor, as quedas de tensão têm seu limite expandido para 10%, ou seja, ∑ΔV ≤ 10%.
São permitidas quedas de tensão superiores a 4% para equipamentos que:
A
gerem 3ª harmônica inferior a 15% durante a parada
B
possuam corrente de partida elevada durante a partida
C
tenham a 2ª harmônica superior a 33% durante a partida
D
tenham sua potência reduzida durante o período de parada
O método de partida de motor conhecido como partida direta baseia-se alimentando o motor com sua tensão nominal, assim saindo de zero a sua tensão de operação em um intervalo de tempo muito pequeno. Ao acionarmos o motor dessa maneira, solicitamos da fonte de alimentação uma corrente de 6 a 8 vezes a corrente nominal do motor. Isso pode causar queda de tensão na alimentação que seja para a rede ou para outros consumidores da mesma instalação (SIEMENS, 2003). Por outro lado, o motor elétrico acionado dessa maneira, aplica um alto torque no eixo do motor e na carga que está acionando, fazendo com que a partida seja bastante robusta.
Para partidas reversoras, as mesmas considerações apresentadas para partida direta devem ser consideradas, porém, para esse método de partida, é adicionado um componente. Assinale a alternativa que apresenta esse componente.
A
Fusível.
B
Contator.
C
Disjuntor motor.
D
Relé térmico.
E
Dissipador.
