Em uma instalação industrial, um engenheiro eletricista detecta a presença de distorções na forma de onda da tensão de alimentação, mesmo sabendo que a fonte, nominalmente, fornece uma tensão senoidal pura de 60 Hz. Após análise com um analisador de qualidade de energia, constata-se a presença de harmônicas ímpares de ordem 3, 5 e 7 com amplitudes significativas. Para fornecer seu parecer, o engenheiro deve levar em consideração que:
A
A presença de harmônicas ímpares de ordem 3, 5 e 7 são comuns em instalações com cargas não lineares, como fontes chaveadas, retificadores e inversores.
B
As harmônicas detectadas indicam um problema no sistema de aterramento, uma vez que harmônicas ocorrem quando há falta de continuidade do neutro.
C
A análise harmônica é desnecessária quando a frequência das harmônicas é maior que o dobro da frequência fundamental, pois o impacto sobre os equipamentos é pouco relevante.
D
As harmônicas de ordem superior não afetam equipamentos elétricos, pois os equipamentos elétricos filtram, automaticamente, essas frequências com base na frequência fundamental.
As botoeiras usadas para o acionamento de motores trifásicos são constituídas de três contatos, para acionar simultaneamente as três fases do motor.
C
Certo
E
Errado
No que tange aos principais cuidados na instalação de motores elétricos, analise os itens a seguir e ao final, assinale a alternativa correta.
I - Verificação da desenergização completa do circuito somente depois da intervenção.
II – Observar as condições ambientais do local de instalação e realizar uma inspeção final de todos os parafusos.
III – Verificação da correta fixação e alinhamento do motor à carga para evitar vibrações excessivas e desgaste prematuro dos rolamentos.
A
Apenas o item I está correto.
B
Apenas o item II está correto.
C
Apenas o item III está correto.
D
Apenas os itens I e II estão corretos.
E
Apenas os itens II e III estão corretos.
No dimensionamento de um grupo gerador a diesel para operar em regime de emergência, stand-by, em uma unidade armazenadora de grãos, além da potência total das cargas essenciais e do fator de potência, o parâmetro de partida das cargas, especialmente de grandes motores, crítico para evitar o subdimensionamento do gerador e garantir que ele consiga assumir a carga sem afundamentos excessivos de tensão ou frequência é:
A
A corrente de carga nominal total em regime permanente das cargas.
B
A máxima queda de tensão percentual permitida na instalação durante a operação do gerador.
C
A capacidade do tanque de combustível do gerador, que define sua autonomia.
D
A corrente de partida, inrush current ou Locked Rotor Amps (LRA), e o método de partida do maior motor ou do conjunto de motores que partem simultaneamente.
Considere um motor de indução trifásico de 6 terminais com os parâmetros de tensão dispostos na placa de 220V/380V.
O motor terá potência nominal em qual tipo de ligação?
A
Ligação estrela em uma instalação trifásica com tensão eficaz de linha de 380 V.
B
Ligação triângulo em uma instalação trifásica com tensão eficaz de linha de 380 V.
C
Ligação estrela em uma instalação trifásica com tensão eficaz de linha de 220 V.
D
Ligação triângulo em uma instalação trifásica com tensão eficaz de linha de 127 V.
E
Ligação em série-paralelo em uma instalação trifásica com tensão eficaz de linha de 440 V.
Em relação aos tipos de instalações elétricas, considere a seguinte situação:
Uma empresa de pequeno porte está realizando a instalação de um novo sistema elétrico para alimentar seus maquinários industriais e iluminação. Para garantir a segurança e eficiência da instalação, a equipe de eletricistas optou por uma instalação que consiste em cabos correndo por dutos metálicos embutidos nas paredes para a alimentação das máquinas, e fios aparentes para a iluminação geral. Além disso, o quadro de distribuição foi posicionado em um local centralizado, com fácil acesso para manutenção.
Assinale a alternativa correta sobre o tipo de instalação elétrica descrita no exemplo:
A
O uso de dutos metálicos é incompatível com a instalação de sistemas elétricos industriais, uma vez que eles não oferecem proteção suficiente contra danos mecânicos.
B
A instalação mencionada é do tipo "aparente", já que todos os cabos estão visíveis e não embutidos, o que facilita a manutenção mas gera riscos de acidentes.
C
Trata-se de uma instalação do tipo "embutida", que é recomendada apenas para instalações residenciais, e não para ambientes industriais devido ao risco de sobrecarga.
D
A instalação descrita é uma instalação mista, que combina o uso de dutos metálicos para as máquinas e fios aparentes para a iluminação, sendo uma prática comum em ambientes industriais de pequeno porte.
Em um circuito de comando para acionamento de um motor trifásico com reversão, qual é a finalidade de um intertravamento?
A
Reduzir o tempo de comutação.
B
Garantir o torque máximo.
C
Eliminar a necessidade de relés auxiliares.
D
Evitar o acionamento simultâneo de contatores opostos.
E
Aumentar a eficiência do motor.

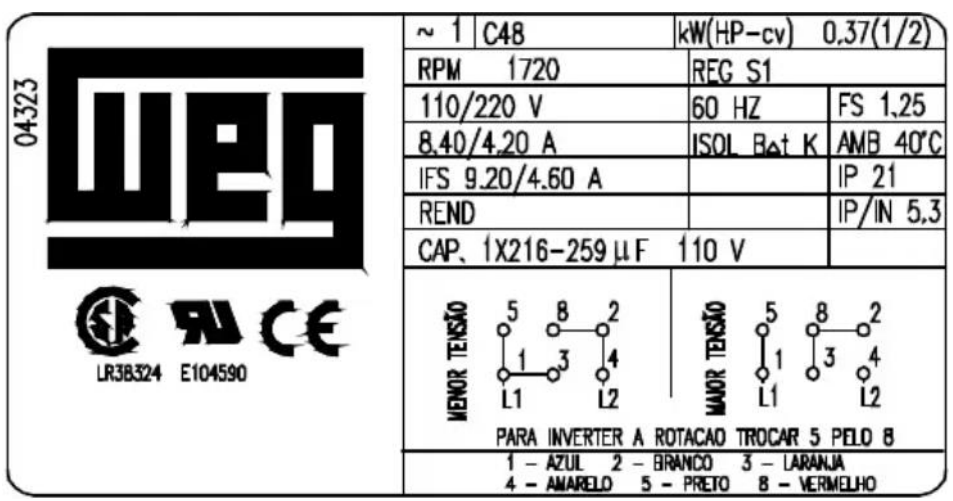

Com relação a placa de dos motores elétricos, analise a ilustração a seguir:
Figura 3 https://pt.scribd.com/document/557075201/Instalacao-e-Manutencao-de-Motores-Eletricos
A indicação “~ 1” descreve que o motor elétrico é:
A
Isolado eletricamente.
B
Isolado termicamente.
C
Específico para britadoras.
D
Bi volte.
E
Monofásico.
No lançamento de um circuito longo para um exaustor industrial, a equipe precisa dimensionar a seção do cabo considerando aquecimento, método de instalação e queda de tensão admissível exigida pelo cliente. Qual sequência de trabalho é tecnicamente mais adequada?
A
Cálculo da corrente → pintura do eletroduto → corte do cabo → compra do disjuntor.
B
Levantamento de carga → cálculo de queda admissível → escolha da seção por corrente e queda → verificação térmica/método de instalação → conferência da proteção/eletroduto.
C
Seleção do cabo pelo diâmetro externo → lançamento → só então verificar aquecimento.
D
Medição de queda em vazio → definição do disjuntor → escolha do cabo pela cor.
E
Escolha da seção pelo menor preço → instalação → medir queda → trocar se preciso.
Segundo Creder (2016), os motores elétricos possuem uma placa identificadora, colocada pelo fabricante, a qual, pelas normas, deve ser fixada em local bem visível. Para se instalar adequadamente um motor, é imprescindível que o instalador saiba interpretar os dados da placa. Entre as informações presentes, destaca-se um multiplicador que, aplicado à potência nominal de um motor, indica a carga que pode ser acionada continuamente, sob tensão e frequência nominais e com determinado limite de elevação de temperatura do enrolamento. Assinale a alternativa que representa corretamente esse multiplicador.
A
Regime de trabalho.
B
Classes de isolamento ou aquecimento permissível.
C
Fator de serviço.
D
Grau de proteção.
E
Relação 𝐼𝑝/
As instalações elétricas industriais são projetadas para atender às demandas de alta potência e complexidade dos sistemas elétricos em ambientes industriais. Esses sistemas envolvem equipamentos como motores, painéis de comando, transformadores e redes de distribuição internas, exigindo uma execução rigorosa para garantir a eficiência e a segurança. A manutenção e a operação adequada dessas instalações devem seguir normas técnicas, como a NR-10, e envolver práticas como inspeções preventivas, medições regulares e ajustes em sistemas de proteção. Sobre instalações elétricas industriais, analise as afirmativas a seguir.
I. A norma NR-10 exige que instalações elétricas industriais incluam dispositivos de proteção contra contatos diretos e indiretos, como disjuntores diferenciais.
II. O uso de barramentos blindados em instalações industriais reduz o risco de acidentes e melhora a eficiência do sistema ao minimizar perdas por efeito Joule.
III. A instalação de motores elétricos em áreas classificadas deve ser feita sem restrições, desde que os motores estejam protegidos por disjuntores termomagnéticos.
IV. Sistemas de aterramento em instalações industriais têm como objetivo principal garantir a proteção contra surtos elétricos e choques acidentais.
V. As luminárias industriais, por suas características robustas, dispensam manutenção preventiva, sendo necessário apenas substituí-las em caso de falha.
Está correto o que se afirma apenas em
A
I, II e IV.
B
I, II e V.
C
II, IV e V.
D
III, IV e V.
Analise a Figura 9 abaixo, que apresenta os diagramas de força e controle de dois motores M1 e M2:
Sobre os diagramas apresentados, assinale a alternativa correta.
A
O acionamento do motor M1 é realizado pela chave S0.
B
O acionamento imediato do motor M2 é realizado pela chave S1.
C
O acionamento do motor M2 é realizado somente pelo temporizador T1.
D
O funcionamento da instalação inicia com a partida do motor M2 e, posteriormente, ocorre a partida do motor M1 via temporizador T1.
E
O fechamento da chave S1 inicia a partida do motor M1 e, caso necessário, a partida do motor M2 será feita via chave S0, somente depois de transcorrido o tempo do temporizador T1.
Um sensor de temperatura tem um range de 0 à 120oC e uma exatidão absoluta de ±3oC. A exatidão percentual de span é de
A
±1,2%
B
±2,5%
C
±3,0%
D
±3,6%
E
±5,0%

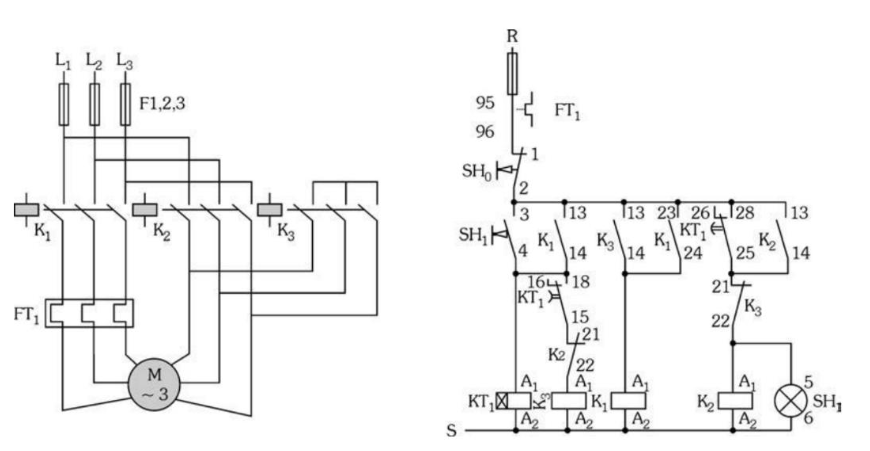

Ao estudar as condições requeridas para o funcionamento da maquinaria em uma instalação elétrica, é importante conhecer os circuitos de força e o comando de motores. A imagem abaixo apresenta o circuito de força (esquerda) e o comando (direita) de um motor trifásico com partida estrela-triângulo. Analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) Ao pressionar o botão pulsador SH1, é acionado o relé de tempo KT1 que alimenta a bobina do contator K3, energizando a bobina de K1. Assim, o motor inicia a sua partida em estrela.
( ) Decorrido o tempo selecionado em KT1, o relé de tempo fecha, energizando o contator K2 e interrompendo a alimentação do contator K3. O contator K2 é mantido energizado, e o motor opera com a conexão em triângulo.
( ) Ao pressionar o botão de impulso SH0, os circuitos das bobinas dos contatores K1 e K2 são desligados, interrompendo o funcionamento do circuito.
( ) A ligação em estrela-triângulo é possível se há possibilidade de ligação em dupla tensão, e os motores devem ter, no mínimo, seis bornes de ligação.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
F – V – V – F.
B
F – F – V – V.
C
F – V – F – V.
D
V – F – F – F.
E
V – V – V – V.
Uma ordem de serviço solicita o comparecimento de um técnico para instalação de um motor CA, trifásico, com partida estrela-triângulo. Nesse sentido, são procedimentos utilizados pelo técnico de forma sequencial para a realização do cargo:
( ) Verificar o ramal de entrada do prédio, ou o quadro de entrada, para garantir a existência de alimentação trifásica (os procedimentos seguintes assumem que existe alimentação trifásica e já disponível no quadro de comando).
( ) Fixar a contatora no quadro de comando e realizar a conexão com o motor, observando as conexões estrela-triângulo correspondentes.
( ) Identificar no motor os terminais (usualmente 6) e o arranjo de conexão para cada tipo de ligação, modo estrela e modo triângulo, e prepare a conexão desses terminais no quadro de comando.
( ) Desenergizar o quadro de comando no qual será feita a instalação.
( ) Identificar os terminais da contatora com temporizador, para as ligações estrela-triângulo.
( ) Energizar o quadro de comando.
( ) Ajustar o tempo de comutação de partida recomendado pelo fabricante do motor.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
1 – 4 – 3 – 5 – 2 – 7 – 6.
B
1 – 2 – 3 – 4 – 5 – 6 – 7.
C
7 – 6 – 5 – 4 – 3 – 2 – 1.
D
7 – 2 – 5 – 4 – 3 – 6 – 1.
E
1 – 4 – 5 – 6 – 3 – 2 – 7.
O desenvolvimento de um sistema de proteção de um motor de indução deve levar em conta a resposta do motor às mudanças de carga. E para isso, normalmente são feitos ensaios nestes motores para determinar os seus parâmetros elétricos. São ensaios para determinar os parâmetros de um motor de indução, EXCETO:
A
Tensão de CC para resistência do estator.
B
Deslocamento angular.
C
Sem carga/vazio.
D
De rotor bloqueado.
Um motor de indução possui os valores de tensão e frequência nominais iguais a 440 V e 50 Hz, respectivamente.
Deseja-se instalar esse motor em uma fábrica na qual a frequência de rede trifásica é 60 Hz.
Para que o motor opere nas condições mais próximas das de projeto sem que haja o risco de danificá-lo, a tensão de alimentação da rede, em volts, deverá ser de aproximadamente
A
440.
B
528.
C
366.
D
625.
E
880.
Os motores de indução trifásico destacam-se principalmente por dois tipos: os motores de rotor bobinado e os motores de rotor gaiola de esquilo. Estes, por sua vez, são mais utilizados, baratos e demandam menos manutenção quando comparados aos motores de rotor bobinado. Considere que um motor de indução tipo rotor gaiola de esquilo de 4 polos foi alimentado por um sistema trifásico de 200 V com frequência de 60 Hz. Indique a alternativa que apresenta corretamente a velocidade de rotação do rotor sabendo que seu escorregamento é de 3%.
A
1.800 rpm
B
3.600 rpm
C
3.492 rpm
D
1.746 rpm
Uma chave de partida estática, que visa à partida suave de motores de indução, não deve ser usada para o acionamento simultâneo de vários motores.
C
Certo
E
Errado
Qual dos seguintes procedimentos é essencial para evitar problemas de vibração e ruído excessivo ao instalar um motor elétrico?
A
Utilizar parafusos de aço inoxidável.
B
Instalar o motor em uma base nivelada e rígida.
C
Pintar a carcaça do motor com tinta anticorrosiva.
D
Conectar o motor diretamente a um sistema de transmissão sem folgas.
E
Garantir que a tensão de alimentação esteja sempre no valor nominal.
