Questões de Concurso sobre Lei de Faraday e Equações de Maxwell

A tensão induzida por um campo magnético em uma bobina é proporcional ao número de espiras dessa bobina e à taxa de variação do fluxo magnético através dela.

As quatro equações de Maxwell sintetizam os fundamentos do Eletromagnetismo, desde campos eletrostáticos até a propagação de ondas eletromagnéticas. A forma diferencial dessas equações é:

Equação 1: 𝛻 ∙ $\overrightarrow{E}$ = $\frac{\rho }{{\epsilon }_0}$

Equação 2: 𝛻 ∙ $\overrightarrow{B}$ = 0

Equação 3: 𝛻 × $\overrightarrow{E}$ = $\frac{-\partial \overrightarrow{B}}{\partial t}$

Equação 4: 𝛻 ×$\overrightarrow{B}$ = 𝜇₀$\overrightarrow{J}$ + 𝜇₀𝜀₀ $\frac{\partial \overrightarrow{E}}{\partial t}$

Dentre essas equações, aquela que evidencia que não existem monopolos magnéticos é a equação:

Pela Lei de Hertz (equação (1)), pode-se calcular o campo eletrostático a partir de uma distribuição de cargas elétricas.

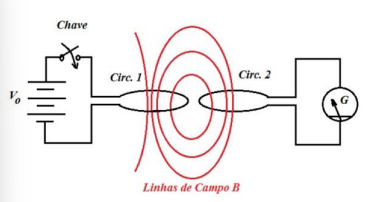

As equações de Maxwell descrevem como cargas e correntes dão origem a campos elétricos e magnéticos. Considere a representação abaixo e as afirmações a seguir e, em seguida, assinale a alternativa que indica as afirmações que são verdadeiras.

I. Em regime estacionário o campo magnético não é capaz de produzir fenômeno elétrico ou força eletromotriz no circuito vizinho.

II. A variação temporal do fluxo magnético no circuito 2 produzido pela abertura ou fechamento do circuito 1 induz uma força eletromotriz no circuito 2.

III. A variação temporal do fluxo magnético no circuito 2 produzido pelo movimento relativo entre os dois circuitos ou pelo movimento relativo do circuito 2 em um campo magnético constante induz uma força eletromotriz no circuito 2.

Uma partícula com carga Q > 0, inicialmente em repouso, em uma região com os campos E e B uniformes e perpendiculares entre si, será acelerada no sentido de B.

O eletromagnetismo desempenha um papel fundamental na engenharia elétrica, sendo a base para o desenvolvimento de tecnologias essenciais, como motores elétricos, geradores, transformadores e sistemas de transmissão de energia. Ele trata da interação entre campos elétricos e magnéticos, permitindo a conversão de energia elétrica em mecânica e vice-versa, como ocorre nos motores e geradores. Além disso, o eletromagnetismo é crucial para o funcionamento de dispositivos como indutores e capacitores, que são componentes-chave em circuitos eletrônicos e sistemas de energia. As Leis de Maxwell, que descrevem como os campos elétricos e magnéticos se comportam e interagem, são aplicadas no projeto e na otimização de sistemas de energia elétrica, antenas e dispositivos de telecomunicações, além de sistemas de proteção e automação em redes de energia, sendo essenciais para a confiabilidade e eficiência dos sistemas elétricos modernos. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A densidade de fluxo magnético em um núcleo de transformador pode ser aumentada indefinidamente, desde que a corrente no enrolamento primário seja aumentada proporcionalmente.

( ) O princípio de operação de um motor de indução trifásico se baseia na geração de um campo magnético girante que induz uma corrente elétrica no rotor, criando torque devido à interação com o campo magnético.

( ) A lei de Faraday prevê que a força eletromotriz (f.e.m.) induzida em um circuito é diretamente proporcional à área do circuito e à taxa de variação do campo magnético através dele, desde que a resistência do condutor seja nula.

( ) A propagação de ondas eletromagnéticas em meios condutores, como cabos elétricos, pode ocorrer sem perdas, desde que a frequência seja suficientemente baixa.

( ) O funcionamento das linhas de transmissão de energia elétrica de longa distância depende tanto da capacitância distribuída ao longo da linha quanto da indutância causada pelos campos magnéticos ao redor dos condutores.

A sequência está correta em

O entendimento e a aplicabilidade da lei de Faraday e da lei de Lenz têm aspectos protagonistas na compreensão, funcionamento e operação de máquinas elétricas. Considere um fluxo magnético (∅_M) variável no tempo e atuando sobre uma espira (N). De acordo com as leis citadas, pode-se inferir uma tensão induzida (V_in) nesta espira. Indique a alternativa que apresenta corretamente a expressão matemática de V_in.

Qual é a lei que afirma que a circulação do campo magnético ao longo de um caminho fechado é proporcional à corrente total que atravessa o caminho?

Segundo a Lei de Faraday, qual é a relação entre a variação do fluxo magnético e a força eletromotriz induzida?

Força eletromotriz pode ser induzida em um circuito elétrico a partir de um fluxo magnético variando no tempo.

Aequação (3) representa a Lei de Faraday.

Qual é a lei que afirma que a circulação do campo magnético ao longo de um caminho fechado é proporcional à corrente total que atravessa o caminho?

Uma das equações de Maxwell, aplicada a campos estacionários, diz que o rotacional do campo elétrico é igual à zero. Ao aplicar essa mesma equação a campos dinâmicos, ela:

A corrente de deslocamento pode ser obtida pela derivada temporal do campo magnético em um circuito fechado.

Conforme a lei de Faraday, o valor instantâneo da tensão induzida nos terminais de uma bobina é igual ao negativo da derivada em relação ao tempo do fluxo concatenado com a bobina.

A lei de Faraday descreve o fenômeno da indução eletromagnética, concluindo que a força eletromotriz induzida em um condutor elétrico pela variação de fluxo magnético que o concatena terá sentido que se oponha à variação desse fluxo.

Sobre magnetismo e eletromagnetismo, analisar os itens abaixo:

I. A permeabilidade se refere à capacidade de um material magnético de concentrar o fluxo magnético. A permeabilidade relativa é uma medida da permeabilidade para diferentes materiais em comparação com o ar ou vácuo. A permeabilidade relativa do cobre é menor do que 1, já a do alumínio é ligeiramente maior do que 1.

II. Se uma bobina com certo número de amperes-espira for esticada até atingir o dobro do seu comprimento original, a intensidade do campo magnético terá a metade do seu valor original.

III. Segundo a lei de Faraday, a tensão induzida tem polaridade tal que se opõe à variação de fluxo que causa a indução. Segundo a lei de Lenz, o valor da tensão induzida depende do número de espiras da bobina e da velocidade com que o condutor intercepta as linhas de força ou fluxo. Tanto o condutor quanto o fluxo podem se deslocar.

IV. Considerando-se uma bobina que tem uma força magnetomotriz de 500Ae e uma relutância de 2x10⁶ Ae/Wb, o fluxo magnético total será de 250mWb.

Estão CORRETOS:

Com relação às equações de Maxxwel, assinale a alternativa correta.

A Figura abaixo representa um campo magnético B perpendicular e saindo do plano da página e uma espira condutora circular totalmente imersa nesse campo.

Analise as seguintes afirmações acerca dos fenômenos eletromagnéticos possíveis.

I.Se o módulo de B for constante ao longo do tempo não haverá corrente induzida na espira.

II.Se o campo magnético for decrescente ao longo do tempo o sentido da corrente induzida será anti-horário.

III.A área da espira imersa no campo magnético não influencia no valor força eletromotriz induzida nela.

Qual(is) está(ão) correta(s) ?

Analise as seguintes assertivas sobre eletromagnetismo.

I. De acordo com a lei de Faraday, um campo elétrico variável é capaz de induzir corrente elétrica em uma espira condutora.

II. Não é possivel obter um imã permanente com apenas um polo magnético.

III. Quanto menor a permeabilidade magnética de um material maior será sua facilidade de concentrar linhas de campo magnético.

IV. As linhas de campo magnético são sempre fechadas e nunca se cruzam.

Quais estão corretas?
