Questões de Concurso sobre Micro-ondas

Um guia de onda de seção transversal retangular deve transmitir o modo TE₁₀ na frequência de 10 GHz. As dimensões do guia são tais que λ/λ_g = 0,5 para esse modo.

Para atender essas características, a largura deste guia deve ser de aproximadamente

A impedância intrínseca do meio de propagação é menor que 50 Ω.

Um enlace de micro-ondas usa antenas parabólicas com 4 m de diâmetro e eficiência de superfície de 57%. O enlace opera em 10 GHz. O ganho diretivo de potência das antenas é

Um eletricista foi chamado para solucionar um problema em uma residência onde os moradores relataram que, ao ligar o micro-ondas na cozinha, as luzes da sala de estar piscam e, eventualmente, o disjuntor do circuito desarma. Ao inspecionar a instalação, o eletricista verifica que tanto o micro-ondas quanto as luzes da sala de estar estão conectados ao mesmo circuito elétrico.

Considerando as boas práticas e normas de instalações elétricas, qual das alternativas abaixo descreve a ação correta a ser tomada pelo eletricista para resolver o problema?

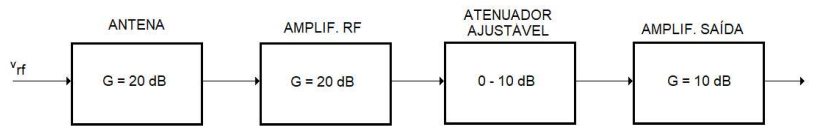

A figura abaixo mostra parte de um sistema ideal de micro-ondas operando na faixa de SHF.

Fonte: Banca Examinadora, 2026.

Supondo que o sinal recebido do terminal remoto seja vrf = 5 V e que o atenuador intermediário esteja ajustado para 10 dB, o sinal de saída do sistema será de

Um usuário reclamou que seu forno de microondas desligava após funcionar por alguns minutos. O eletricista então concluiu que o disjuntor do circuito que alimentava o forno de microondas desligava por:

Em sistemas e comunicação que operam por ondas eletromagnéticas, há um tipo de linha de transmissão que consiste em um tubo metálico oco, sem condutor central, cuja parede fornece indutância distribuída e cujo espaço vazio interno fornece capacitância distribuída. Essa linha de transmissão é denominada

Um sinal de micro-ondas com frequência de 3 GHz se propaga pelo ar. O seu comprimento de onda vale, aproximadamente,

Nas frequências de micro-ondas, a transmissão de sinais se dá, basicamente, por visada direta e as antenas transmissora e receptora devem ser instaladas de modo a evitar obstruções. Assumindo condições ideais, onde a curvatura da Terra é o único fator limitante da visada direta, suponha que um enlace de micro-ondas usa antenas com altura h = 100 m.

Qual deverá ser a máxima distância “d” entre as antenas, em quilômetros?

O entendimento do espectro eletromagnético é estudado e muitas das facilidades que temos atualmente em relação a equipamentos e sistemas, se deve a esses estudos. O espectro das ondas eletromagnéticas é grande e, em uma escala de valores, chamamos de micro-ondas o espectro entre:

Os sistemas de microondas em visibilidade utilizam antenas parabólicas para atenderem principalmente a dois requisitos, a saber, a necessidade de

I. concentração da potência transmitida em feixe estreito;

II. minimização de interferências de enlaces próximos ou que operam na mesma faixa de frequências.

O parâmetro da antena parabólica que garante tais requisitos é

Considere um enlace de micro-ondas que opera com a frequência de 6 GHz e que tem uma distância de 8 km entre suas antenas, ambas posicionadas a uma altura maior que 10 m. Em face dessas condições, é correto afirmar que, caso não haja elevações e obstáculos na trajetória entre as antenas, não haverá obstrução na primeira zona de Fresnel.

A figura I ilustra um enlace de micro-ondas entre dois pontos com uma obstrução de 25 m de altura na metade do caminho. Assinale a alternativa que apresenta o valor do raio do primeiro elipsoide de Fresnel considerando que o enlace utiliza a frequência de 1 GHz.

Com relação à figura I, é correto afirmar que
