Questões de Concurso sobre Modulação/Demodulação digital e modulação por espalhamento

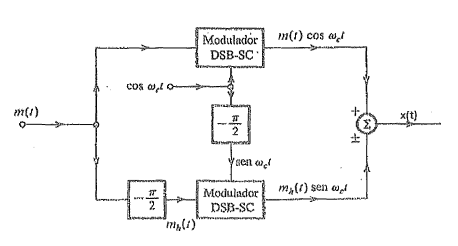

Observe a figura a seguir.

No esquema acima, m(t) é o sinal de mensagem da fonte a ser transmitido e x(t). é o sinal modulado. Determine o tipo de modulação representada na figura acima e assinale a opção correta. Considere que a caixa rotulada "$\pi$/2" atrasa a fase de cada componente espectral positiva em $\pi$ /2.

O sinal modulado é dado por s(t) = m²(t) cos (ω_ct).

A Modulação Digital por Código de Pulso (PCM) é definida como

FDM, TDM e CDM são técnicas de modulação digital.

DPCM (differential pulse-code modulation) é uma técnica de codificação de canal.

A função da modulação digital é converter conjuntos de bits em formas de onda que sejam compatíveis com o canal de transmissão.

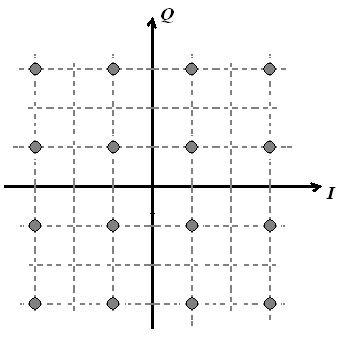

Considere um sistema de comunicação que utiliza uma modulação específica. A figura a seguir mostra a constelação desse sinal modulado S_i(t) = A_i . cos (ωt + φ_i), i = 0, 1, ... , 15, plotado em um plano cartesiano.

Considerando o comportamento dessa modulação, é correto afirmar que

Um professor de telecomunicações explicava modulações angulares. Descrevia o processo de modulação. Na pressa, desenhou o diagrama da figura a seguir, que ficou incompleto. No caso, esqueceu a identificação do bloco indicado com um sinal de interrogação.

É correto afirmar que esse bloco seria um

Assinale a alternativa que possui o tipo de modulação que está representado na figura acima.

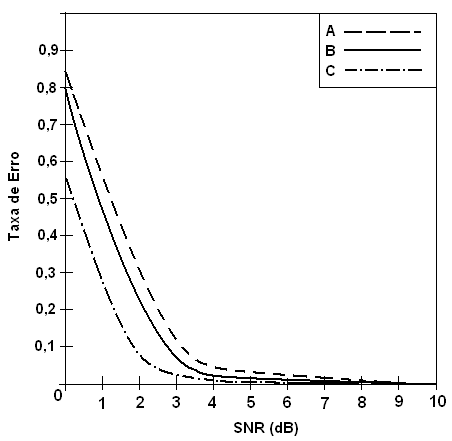

O gráfico a seguir mostra a taxa de erro versus Signal-to-Noise Ratio (SNR) de uma transmissão QAM de um sistema de comunicação.

A respeito desse tipo de modulação, assinale a alternativa correta.

A respeito da modulação digital, analise as afirmativas a seguir:

I. Não é possível transmitir um sinal analógico (som, imagem), numa modulação digital.

II. Somente se pode decodificar um sinal digital num computador tipo PC ou similar (isto é, onde exista sistema operacional, teclado, disco, etc.)

III. Um dos parâmetros da modulação digital é a quantidade de símbolos transmitidos de cada vez.

Assinale:

A respeito do processamento digital de sinais, analise as afirmativas a seguir:

I. Pode-se fazer equalização (atenuar ou reforçar agudos ou graves) em sinais analógico de áudio, a partir de processamento digital de sinais.

II. Uma CPU com barramento de dados de 8 bits pode realizar processamento digital de sinais com 12 bits de amostragem.

III. O processamento digital de sinais é um caso de processamento em tempo real.

Assinale:

Considere as seguintes técnicas de modulação:

I – re-inserção de portadora.

II – detecção de envoltória.

III – detecção síncrona.

IV – discriminador de Foster-Seeley.

V – PLL.

Assinale a alternativa correta.

Que tipo de modulação digital poderia ser usada em um modem não-codificado a 7.200 bps em um canal com sinalização a 2.400 bauds?

A modulação 16 QAM é muito usada em rádios digitais. Esta modulação é feita em um sinal senoidal, normalmente de 140 MHz, através da soma de duas componentes ortogonais

Este sinal modulado é, posteriormente, heterodinado com um sinal de alta freqüência e filtrado. Para a modulação 16 QAM as componentes IN e QN podem assumir os valores em volts

- Em modulação angular digital é importante que saibamos o limiar de interferência do ruído branco na portadora, a partir do qual não mais poderemos diferençar um símbolo do outro, e assim haverá interferência inter-símbolos. Chamamos de ρ = Er/Eo, a relação entre a amplitude da senóide interferente "Er", e a amplitude da portadora "Eo". Para a modulação QPSK o ponto de limiar do deslocamento de fase ocorrerá quando "ρ" for igual a:
