Questões de Concurso sobre NBR 5419 – Proteção contra descargas atmosféricas)

Associe os conceitos de coordenação de isolamento listados a seguir às respectivas descrições ou finalidades.

1. Nível Básico de Isolamento (NBI)

2. Distância de Escoamento

3. Coordenação de Isolamento

4. Margem de Segurança

( ) Diferença entre o nível básico de isolamento do equipamento e a tensão máxima esperada a que ele estará sujeito durante a sua vida útil.

( ) Distância medida ao longo da superfície de um isolador entre duas partes condutoras.

( ) Tensão máxima que um equipamento pode suportar sem falha, sob condições padrão de ensaio.

( ) Processo que envolve garantir que o isolamento de todos os componentes de um sistema elétrico seja adequado para suportar tanto tensões normais quanto surtos, sem falhas.

Assinale a opção que apresente a relação correta, na ordem apresentada.

Considere a seguinte definição dada na NBR 5419: “conjunto de medidas que visa à redução das tensões nas instalações causadas pelas descargas atmosféricas a níveis suportáveis para essas instalações e equipamentos por elas servidos, além de reduzir riscos de choque elétrico”.

Essa definição refere-se

Sobre os nobreaks ou UPS (Uninterruptible Power Supply), é correto afirmar que

Assinale a alternativa que NÃO corresponde a um dos itens constituintes de um sistema de proteção de descargas atmosféricas (SPDA), segundo a norma NBR 5419:2005.

Uma das características dos para-raios fabricados para sistemas de potência é o MCOV, que se trata de um item que deve ser levado em conta na escolha do para-raios. Qual é a correta definição de MCOV do para-raios?

Considere as afirmativas a seguir a respeito do subsistema de aterramento e da ligação equipotencial de uma edificação.

I. Em locais sujeitos à tensão de passo, deve-se diminuir a dimensão da malha de aterramento.

II. A equipotencialização deve ser feita por meio de um barramento separado e este deve ser conectado ao subsistema de aterramento.

II. Linhas de equipotencialização entre os equipamentos devem ser feitas de forma matricial.

É correto o que se apresenta em:

O subitem 10.3.4 da NR 10 informa que, o projeto deve definir a configuração do esquema de aterramento, a obrigatoriedade ou não da interligação entre o condutor neutro e o de proteção e a conexão à terra das partes condutores não destinadas à condução da eletricidade. Quando a resistência do aterramento é comum à massa da subestação, do neutro e das massas da instalação, configura-se o seguinte esquema de aterramento:

Assinale a alternativa que apresenta a principal função do aterramento elétrico em uma instalação.

Conforme as normas de segurança elétrica, toda edificação deve dispor de uma infraestrutura de aterramento. Entre as alternativas a seguir, qual é uma das diversas alternativas recomendadas para estabelecer o eletrodo de aterramento em uma edificação?

Toda instalação elétrica de alta e baixa tensão deve possuir um sistema de aterramento dimensionado adequadamente, a fim de apresentar desempenho satisfatório do ponto de vista elétrico e também reduzir os riscos de acidentes fatais. A esse respeito, julgue os seguintes itens.

I Tensão de toque é aquela entre o pé e a mão da pessoa que toca uma massa metálica energizada em relação à terra, ocasionada, por exemplo, por uma falha de isolamento.

II Tensão de passo é aquela que surge no solo entre os pés de uma pessoa que está próxima de um eletrodo (ou malha) de aterramento no instante em que passa pelo solo uma corrente elétrica proveniente, por exemplo, de uma descarga atmosférica ou defeito para a terra.

III A fim de reduzir a tensão de passo em ambientes de subestações de energia elétrica, devem ser colocadas camadas de brita sobre o solo para melhorar o nível de isolamento do indivíduo.

Assinale a opção correta

Analise as afirmativas abaixo a respeito do gerenciamento de risco na proteção contra descargas atmosféricas:

I. a avaliação da necessidade de proteção se dá por meio da comparação de riscos com os riscos toleráveis (RT);

II. a autoridade competente deve escolher os tipos de riscos a serem considerados para a avaliação da necessidade de proteção;

III. para uma instalação em que o risco não possa ser reduzido a um nível tolerável, o mais alto nível de proteção deve ser providenciado.

Está correto somente o que se apresenta em:

Analise as afirmativas abaixo sobre condutores de descida de sistemas de proteção contra descargas atmosféricas.

1. Os condutores de descida não podem ser conectados à malha de aterramento, com o perigo de queima de eletrodomésticos ou choque elétrico.

2. Deverão ser instaladas no mínimo duas descidas, independentemente de o cálculo efetuado indicar um valor menor.

3. Se o condutor de descida tiver de passar por um duto metálico, deverá ser interligado a este em ambas as extremidades.

4. Se o condutor de descida tiver de passar por uma superfície metálica, não deverá atravessá-la, e sim ser interligada a ela em ambos os lados.

5. Deve-se evitar a utilização das ferragens estruturais e das fundações da edificação como elementos de interligação e de aterramento para não prejudicar a fundação estrutural do prédio.

Assinale a alternativa que indica todas as afirmativas corretas.

Nas instalações elétricas, o aterramento elétrico é capaz de fornecer

I uma ligação de baixa resistência com a terra, oferecendo um percurso de retorno entre o ponto de defeito e a fonte, reduzindo os potenciais até a atuação de dispositivos de proteção.

II percursos de alta impedância entre equipamento elétrico ou eletrônico e objetos metálicos próximos, para minimizar os riscos pessoais no caso de defeito interno no equipamento.

III um percurso para a retenção de descargas eletrostáticas, prevenindo a ocorrência de potenciais perigosos, que possam causar um arco ou uma centelha.

Assinale a opção correta.

Conforme a NR 10, são tipos de aterramentos elétricos previstos como medidas de controle de risco elétrico

É responsabilidade exclusiva do consumidor, incluindo-se o consumidor comercial, a proteção de sua instalação contra surtos elétricos oriundos da rede elétrica de distribuição.

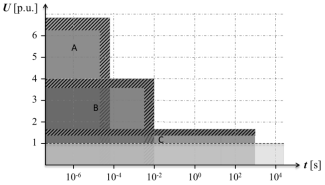

A figura a seguir, representa as amplitudes e duração típicas de sobretensões encontradas no sistema elétrico.

Assinale a opção que apresenta a relação correta na ordem das sobretensões para as áreas destacadas no gráfico.

A ABNT NBR 5419 define uma série de medidas de proteção contra descargas atmosféricas que devem ser consideradas visando à redução dos riscos. Nela são definidos dois grupos, o primeiro se refere às medidas de proteção para reduzir danos físicos e riscos à vida dentro de uma estrutura, e o segundo se refere às medidas de proteção para reduzir falhas de sistemas elétricos e eletrônicos em uma estrutura. São consideradas medidas de proteção para reduzir danos a pessoas devido a choque elétrico:

As instalações elétricas de rede de distribuição alimentadas em média tensão devem ser projetadas e executadas levando em consideração os requisitos técnicos determinados por normas da ABNT e pelas normas da concessionária de energia local.

Qual norma da Associação Brasileira de Normas Técnicas determina os requisitos técnicos sobre instalações elétricas de média tensão (1 a 36,2 kV)?

A respeito dos limites de exposição humana a campos eletromagnéticos, cabe ao Órgão Regulador Federal de serviços de energia elétrica tomar as devidas providências.

A esse respeito, analise as afirmativas a seguir.

I. Ele solicita ao Operador Nacional do Sistema – ONS a regulamentação sobre os métodos de avaliação para a verificação do nível de campo elétrico e magnético, na fase de comissionamento.

II. Ele torna públicas as informações sobre medições realizadas, de acordo com o estabelecido pela normatização metodológica vigente, de campos elétricos e magnéticos gerados por sistemas de transmissão de energia elétrica.

III. Ele solicita medição ou verificação, por meio de relatório de cálculos efetuados com metodologia consagrada e verificação de conformidade, na fase de comissionamento, para autorização de operação de novo sistema de transmissão de energia elétrica a ser integrado ao sistema interligado nacional.

Está correto o que se afirma em

No projeto elétrico de uma edificação, constatou-se a necessidade de instalar um sistema de proteção contra descargas atmosféricas (SPDA). De acordo com a norma NBR 5.410, é necessária a instalação de dispositivos de proteção contra surto (DPS) para atuar contra sobretensões provocadas pelas descargas atmosféricas diretas sobre a edificação. Sobre os locais de instalação dos DPS, assinale a alternativa correta.
