Questões de Concurso sobre NBR 5419 – Proteção contra descargas atmosféricas)

A NBR 5419 estabelece que o sistema de proteção contra descargas atmosféricas (SPDA) externo é dividido em três partes, das quais uma usa elementos metálicos como hastes, condutores em malha ou cabos em catenária, projetados e posicionados para interceptarem descargas atmosféricas. Essa parte é conhecida como subsistema de

Sobre os riscos e componentes de risco previstos na norma ABNT NBR 5419-2:2015, informe se o que se afirma é verdadeiro (V) ou falso (F).

( ) Descargas atmosféricas perto da estrutura de uma casa não colocam em risco a vida dos seus moradores.

( ) Um sistema coordenado de dispositivos de proteção contra surto (DPS) numa escola reduz os riscos para a vida humana.

( ) A resistividade do piso de um museu é um fator que influencia o risco de perda inaceitável de patrimônio cultural.

( ) Descargas atmosféricas perto da linha de alimentação de um hospital colocam em risco a vida de alguns dos seus pacientes.

( ) Numa estação de tratamento de água, o único risco a ser determinado é o risco de perda inaceitável de serviço ao público.

De acordo com as afirmações, a sequência correta é:

Determine o número de condutores de descida, conforme norma NBR 5419 para o projeto de SPDA e a imagem abaixo, do para-raio Franklin para atender uma residência que requer nível de proteção IV.

Conforme a NBR 5419 para o projeto de SPDA, determine a área da construção protegida do prédio da imagem a seguir, sabendo que a altura da haste do para-raio Franklin que atende uma residência que requer nível de proteção IV é de 6 m. Considere o valor truncado.

Levando-se em consideração o disposto na NBR-16690/2019, que trata das instalações elétricas de arranjos fotovoltaicos, avalie as seguintes afirmações:

I. A conexão de um arranjo fotovoltaico à terra é caracterizada pela existência ou não de qualquer aterramento por razões funcionais, pela impedância desta conexão a terra e, também, pelo tipo de aterramento do circuito de aplicação a que o arranjo fotovoltaico está conectado.

II. O aterramento por razões de proteção de qualquer condutor vivo do arranjo fotovoltaico não é permitido.

III. Uma das condições para o aterramento funcional é que deva existir no mínimo isolação galvânica entre os circuitos em corrente contínua e em corrente alternada.

IV. Arranjos fotovoltaicos devem ser projetados de modo a evitar a circulação de correntes dentro do próprio arranjo fotovoltaico, isto é, entre séries fotovoltaicas conectadas em série.

Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.

Utilizar os EPIs se faz necessário quando é possível tomar medidas que permitem eliminar completamente os riscos do ambiente em que a atividade desempenhada está envolvida.

A Norma NBR 5419 fixa as condições exigíveis ao projeto, instalação e manutenção de sistemas de proteção contra descargas atmosféricas (SPDA) de estruturas, bem como de pessoas e instalações no seu aspecto físico dentro do volume protegido. Esta norma aplica-se a vários sistemas e estruturas, mas também deixa claro que não se aplica a vários outros. Sobre os sistemas ou estruturas englobadas na norma, assinale a alternativa incorreta.

Um prédio residencial tem no centro uma caixa d'agua com 2 m de largura, 2 m de profundidade e 2 m de altura. A estrutura total tem 11 m de altura, 6 m de largura e 6 m de profundidade, conforme a Imagem 25 abaixo. Conforme a NBR 5419, para o projeto de SPDA, determine a altura da haste do para-raios Franklin para atender a uma residência que requer nível de proteção III. O para-raios deve ser instalado no centro da caixa d'água.

Imagem 25

Tabela dos ângulos de proteção do método de Franklin:

Fonte: Projetos de instalações elétricas Industriais, Erica, 2007.

Considere as afirmações a seguir, referentes à norma brasileira de proteção contra descargas atmosféricas (ABNT NBR 5419).

I - A avaliação do risco R4 (risco de perdas de valor econômico) é mandatória na determinação da necessidade de implementação de medidas de proteção contra as descargas atmosféricas.

II - O risco R2 (risco de perdas de serviços ao público) abrange perda de suprimentos de água, gás, energia, sinais de TV e de telecomunicações, além de serviços de saúde de urgência.

III - As zonas ZS não necessariamente devem estar alinhadas às ZPRs.

IV - A utilização de um sistema coordenado de dispositivos de proteção contra surtos promove a redução do número médio anual de danos do tipo D3.

Está correto apenas o que se afirma em

Na ABNT NBR 5419, as partes 1, 2, 3 e 4 correspondem, respectivamente, a:

Com base na ABNT NBR 5419, o risco (R) trata-se de um valor relativo a uma provável perda anual média. Para cada tipo de perda passível de surgimento na estrutura, o risco resultante deve ser avaliado. Diante do exposto e pautando-se na referida Norma, associe corretamente as classificações de risco a sua respectiva denominação.

CLASSIFICAÇÕES

1 - R1

2 - R2

3 - R3

4 - R4

5 - R5

DENOMINAÇÕES

( ) Risco de perda de vida humana.

( ) Risco de perda de serviços ao público.

( ) Risco de perda de valores econômicos.

( ) Risco de perda de patrimônio cultural.

A sequência correta, de cima para baixo, é dada por

Seja a edificação ilustrada na figura a seguir, cujo subsistema de captação do SPDA externo fora desenvolvido segundo o método do ângulo de proteção previsto na ABNT NBR 5419. Se a edificação possui as dimensões ilustradas na figura (base quadrada de 12 metros de lado e altura de 35 metros) e o captor escolhido possui uma altura de 15 metros, o que provê um ângulo de proteção de 30°, qual o raio, em metros, que determina a extensão da ZPR0B no nível do plano de referência (solo), aproximadamente?

-

De acordo com a NBR 5419, que trata da Proteção contra descargas atmosféricas, uma medida de proteção para redução de falhas dos sistemas elétricos e eletrônicos é

No projeto de um sistema de proteção contra descargas atmosféricas, devido à altura do edifício, ao perímetro de sua base e ao grau de proteção desejado, será usado o método da gaiola de Faraday. Para um edifício com altura de 80,0 [m], área da base de 40 x 40 [m] e grau de proteção IV, deve ser usado um condutor de descida para cada 25,0 [m] lineares de perímetro. Sobre esse método, é correto afirmar que o comprimento total necessário de condutores de descida para essa gaiola deve ser de, no mínimo,

De acordo com as recomendações das normas ABNT NBR 5419 e NBR 5410, a respeito dos dispositivos de proteção contra surtos (DPS), assinale a alternativa correta.

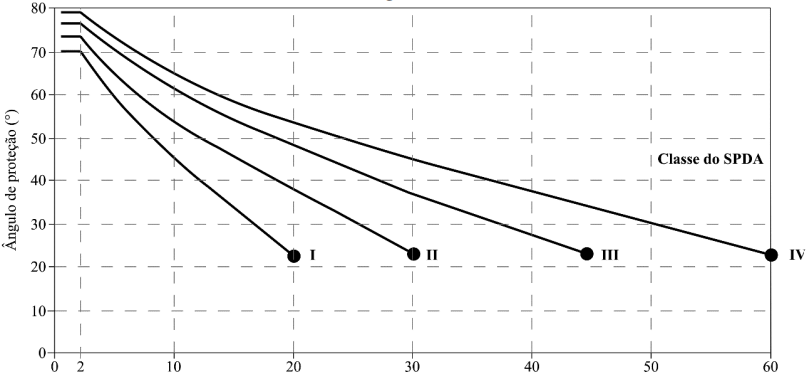

Considere-se a figura 7 que representa o ângulo de proteção correspondente à classe do SPDA.

Figura 7

Altura do captor em relação ao plano de referência (m)

Adaptado de ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 5419: Proteção contra descargas atmosféricas - Parte 3: Danos físicos a estruturas e perigos à vida. 2015.

A altura do solo até o topo de um captor do sistema de SPDA de um prédio é de 12 m.Assumindo-se que esse captor está localizado na extremidade do prédio, utilizando-se o método do ângulo de proteção, o cone de proteção desse captor tem raio 16.m. De acordo com a curva da Figura 7 e a NBR 5419-3:2015, pode-se dizer que este SPDA é de classe:

A ABNT 5419 - Proteção Contra Descargas Atmosféricas apresenta medidas de proteção para redução de falhas dos sistemas elétricos e eletrônicos, onde as medidas de proteção contra surtos (MPS) previstas são, EXCETO:

De acordo com a norma ABNT NBR 5.419-3/2015 (Versão Corrigida/2018), o sistema de proteção contra descargas atmosféricas (SPDA) é um sistema completo utilizado para minimizar os danos físicos causados por descargas atmosféricas em uma estrutura. Consiste nos sistemas de proteção externo e interno, com o propósito de reduzir a probabilidade de danos em decorrência da corrente da descarga atmosférica fluindo.

Nesse sistema, os condutores de descida devem ser arranjados a fim de proverem o(a)

O risco definido pela Norma ABNT NBR 5419-2:2015 como a provável perda média anual em uma estrutura devido às descargas atmosféricas, sendo ele dependente:

1. do número anual de descargas atmosféricas que influenciam a estrutura.
2. da probabilidade de dano por uma das descargas atmosféricas que influenciam.
3. da quantidade média das perdas causadas.

A probabilidade de danos devido à descarga atmosférica depende

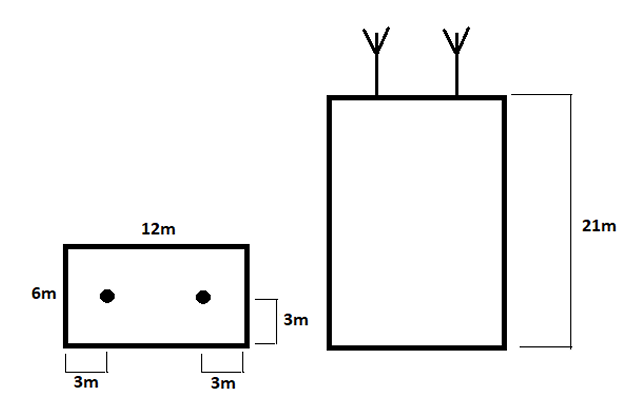

Conforme NBR 5419, para o projeto de SPDA, determine a altura da haste para o para-raios Franklin. A estrutura tem 21 m de altura, 12 m de largura e 6 m de profundidade, conforme figura abaixo. Foram utilizadas duas hastes iguais no topo do prédio. Considere o nível de proteção II.

-

-
