Questões de Concurso sobre NBR 5419 – Proteção contra descargas atmosféricas)

De acordo com a NBR 5419, descargas atmosféricas na estrutura podem causar:

I. Fogo e/ou explosão iniciados por centelhamento devido a sobretensões resultantes de acoplamentos resistivos e indutivos e à passagem de parte da corrente da descarga atmosférica.

II. Danos às pessoas por choque elétrico devido a tensões de passo e de toque resultantes de acoplamentos resistivos e indutivos.

A principal norma brasileira que deve ser consultada para obter-se recomendações e parâmetros necessários para o adequado projeto de proteções contra descargas atmosféricas é a

A NBR 5419, que dispõe sobre a proteção de estruturas contra descargas atmosféricas, é uma norma técnica emitida pela ABNT que reúne orientações e diretrizes a serem aplicadas na criação, na instalação e na manutenção de sistemas elétricos, com o objetivo de minimizar os impactos causados por descargas atmosféricas. Dentro dos métodos de proteção, o subsistema de captação com condutores em malha ou gaiola é conhecido como:

O subsistema de aterramento de um SPDA, segundo a ABNT NBR 5419-3:2015, deve utilizar preferencialmente como eletrodo de aterramento

Em relação à norma ABNT NBR 5419 – Proteção Contra Descargas Atmosférica, assinale a afirmativa incorreta.

Considerando-se as prescrições da ABNT NBR 5419- 4:2015 para a aplicação de dispositivos de proteção contra surtos (DPS) como medidas de proteção contra surtos (MPS), avalie as afirmações a seguir.

I - No quadro de distribuição principal (QDP) de uma edificação devem ser utilizados apenas DPS com ensaio classe 1.

II - Quanto mais próximo estiver o DPS da entrada da linha entrante, maior será a quantidade de equipamentos protegidos por este DPS.

III - Quanto mais próximo estiver um DPS do equipamento a ser protegido, mais efetiva será a proteção deste equipamento.

IV - Em MPS, utilizando-se o conceito de zonas de proteção contra raios (ZPR), com mais do que uma zona interna, os DPS devem ser localizados no ponto em que a linha entra em cada ZPR.

Está correto apenas o que se afirma em

De acordo com a NBR5419 - Proteção contra descargas atmosféricas, leia as afirmativas abaixo:

I.A escolha das medidas mais adequadas de proteção deve ser feita pelo responsável técnico e ser protegida, de acordo com o tipo e valor de cada tipo de dano, com os aspectos técnicos e econômicos das diferentes medidas de proteção e dos resultados da avaliação de riscos.

II.Uma proteção ideal para estruturas é envolver completamente a estrutura a ser protegida por uma blindagem contínua perfeitamente condutora, aterrada e de espessura adequada, e, além disso, não é necessário providenciar ligações equipotenciais adequadas para as linhas elétricas e tubulações metálicas que adentram na estrutura nos pontos de passagem pela blindagem.

III.Para efeitos da ABNT NBR 5419, são considerados quatro níveis de proteção contra descargas atmosféricas (I a IV). Para cada NP, é fixado um conjunto de parâmetros máximos e mínimos das correntes das descargas atmosféricas.

Est(á)ão CORRETO(S):

Em conformidade com a NBR 5419 — Proteção contra descargas atmosféricas, a descarga atmosférica que atinge uma estrutura pode causar danos à própria estrutura e a seus ocupantes e conteúdos, incluindo falhas dos sistemas internos. Considerando-se o exposto, analisar os itens abaixo:

I. Os danos e as falhas podem se estender também às estruturas vizinhas e podem, ainda, envolver o ambiente local.

II. A extensão dos danos e das falhas na vizinhança depende das características das estruturas e das características da descarga atmosférica.

Avalie as informações abaixo sobre os tipos de aterramento.

I- O aterramento funcional consiste na ligação à terra de um dos condutores do sistema.

II- O aterramento de proteção consiste no aterramento de caráter provisório, que é desfeito tão logo cessa o trabalho de manutenção.

III- O aterramento de trabalho consiste na ligação à terra das massas e dos elementos condutores estranhos à instalação.

Está correto o que se afirma em

Na figura, tem-se o recorte de um diagrama unifilar de quadro de distribuição construído com uma das ferramentas da tecnologia Building Information Modeling (BIM), o QI Builder.

De acordo com o diagrama, é correto afirmar, à luz da Norma ABNT NBR 5419:2015 – Proteção contra descargas atmosféricas, que

A necessidade de proteção contra descargas atmosféricas e a escolha das medidas adequadas de proteção devem ser buscadas pelos profissionais, por ocasião da elaboração dos projetos.

A proteção que visa a reduzir falhas em sistemas eletroeletrônicos, em uma estrutura a ser protegida, é pautada

Assinale a alternativa correta em relação aos sistemas de proteção contra descargas atmosféricas diretas em prédios residências.

Segundo a Norma Brasileira ABNT NBR 5419, as características e classes de um Sistema de Proteção Contra Descargas Atmosféricas (SPDA) são determinadas pelas características da estrutura a ser protegida e pelo nível de proteção considerado para descargas atmosféricas.

São fatores que dependem da classe de SPDA, EXCETO:

Considerando-se o disposto na NBR 5419/2015, que trata sobre a Proteção Contra Descargas Atmosféricas, avalie as seguintes afirmações:

I. a corrente da descarga atmosférica é a principal fonte de dano. As seguintes fontes são distintas pelo ponto de impacto, sendo elas: S1: descargas atmosféricas próximas à estrutura; S2: descargas atmosféricas na estrutura; S3: descargas atmosféricas na linha; S4: descargas atmosféricas perto da linha.

II. é usual distinguir entre três tipos básicos de danos os quais aparecem como consequência das descargas atmosféricas. Eles são os seguintes: D1: ferimentos aos seres vivos por choque elétrico; D2: danos físicos; D3: falhas de sistemas eletroeletrônicos.

III. cada tipo de dano, sozinho ou em combinação com outros, pode produzir diferentes perdas consequentes em uma estrutura a ser protegida. Os seguintes tipos de perdas devem ser levados em consideração: L1: perda de valores econômicos (estrutura, conteúdo, e perdas de atividades); L2: perda de patrimônio sociocultural; L3: perda de serviço ao público; L4: perda de vida humana (incluindo ferimentos permanentes).

IV. O risco, R, é um valor relativo a uma provável perda anual média. Os riscos a serem avaliados em uma estrutura são: R1: risco de perda de vida humana (incluindo ferimentos permanentes); R2: risco de perda de serviço ao público; R3: risco de perda de patrimônio cultural; R4: risco de perda de valores econômicos.

Assinale a alternativa que apresenta APENAS as afirmações CORRETAS.

Assinale a opção que não indica uma medida efetiva de proteção contra tensão de toque, de acordo com a terceira parte da Norma Brasileira de Proteção contra Descargas Atmosféricas (ABNT NBR 5419-3:2015).

A partir de 2015, foi alterada a NBR 5419, sendo efetuada uma atualização, tornando-a como a NBR 5419-2:2015, que altera o cálculo de como é feita a análise de risco para verificar se, na edificação, há a necessidade de se projetar um sistema de proteção contra descargas atmosféricas (SPDA). Ao se considerar que: a) em uma estrutura há essa necessidade, de acordo com os riscos encontrados, b) as características da edificação permitem que possa ser escolhido o método do ângulo de proteção, também conhecido como método de Franklin, c) a estrutura possui dimensões de 64 m x 48 m, d) o volume de proteção será formado por hastes, e) a edificação possui Classe III, do SPDA.

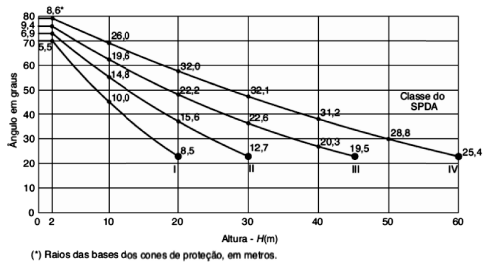

Fonte: FILHO, J. Mamede. Instalações Elétricas Industriais, 9 ed. 2018. p. 644.

Considerando-se o raio da base do cone de proteção, e inserindo haste/s no topo da edificação, que é plana, de forma simétrica, e, ao correlacionar as dimensões da estrutura com a figura, qual das configurações atende ao método citado em questão?

Seguindo as normas brasileiras pertinentes, assinale a alternativa que apresenta corretamente estruturas que podem ser usadas como condutores de proteção em sistemas de aterramento e equipotencialização.

A introdução da ABNT NBR 5419-1:2015 apresenta a seguinte informação:

“Não há dispositivos ou métodos capazes de modificar os fenômenos climáticos naturais a ponto de se prevenir a ocorrência de descargas atmosféricas. As descargas atmosféricas que atingem estruturas (ou linhas elétricas e tubulações metálicas que adentram nas estruturas) ou que atingem a terra em suas proximidades são perigosas às pessoas, às próprias estruturas, seus conteúdos e instalações. Portanto, medidas de proteção contra descargas atmosféricas devem ser consideradas”.

Todas as medidas de proteção contra descargas atmosféricas formam a proteção completa contra descargas atmosféricas. Por razões práticas, os critérios para gerenciamento de risco, projeto, instalação e manutenção das medidas de proteção são considerados separadamente, conforme o descrito nas Normas a seguir:

I. A ABNT NBR 5419-2:2015 se refere ao método de gerenciamento de risco e apresenta a necessidade de proteção, os benefícios econômicos da instalação de medidas de proteção e a escolha das medidas adequadas de proteção determinadas em termos do gerenciamento de risco.

II. A ABNT NBR 5419-3:2015 se refere às medidas de proteção para reduzir falhas de sistemas elétricos e eletrônicos em uma estrutura.

III. A ABNT NBR 5419-4:2015 se refere às medidas de proteção para reduzir danos físicos e riscos à vida dentro de uma estrutura.

Quais estão corretas?

O projeto, a instalação e os materiais utilizados em um SPDA devem atender plenamente a Norma NBR 5419, não sendo admitidos quaisquer recursos artificiais destinados a aumentar o raio de proteção dos captores. Diante disso, analise as afirmativas que apresentam os métodos permitidos nos projetos dos captores de um SPDA e assinale a alternativa que apresenta os métodos dos captores permitidos pela NBR 5419.

I. Método do ângulo de proteção.

II. Método dos captores ionizantes.

III. Método da esfera rolante ou fictícia

IV. Método dos condutores em malha ou gaiola.

Assinale a alternativa que os métodos abrangidos pela NBR 5419 estão CORRETOS.

Assinale a alternativa que representa corretamente a situação em que a NBR 5419 se aplica:
