Questões de Concurso sobre NBR 5419 – Proteção contra descargas atmosféricas)
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
206
questões
encontradas
20
Mais recentes
De acordo com a norma ABNT NBR 5419:2015, é fundamental identificar e aplicar corretamente os métodos de proteção contra descargas atmosféricas para garantir a segurança de estruturas, pessoas e instalações elétricas. A norma enfatiza a importância do planejamento e da execução adequada dos sistemas de aterramento e da escolha correta dos dispositivos de proteção.
Considerando a norma ABNT NBR 5419:2015, assinale a alternativa correta.
A
A zona de proteção oferecida por um SPDA tipo Franklin não depende da altura da ponta captora e da inclinação de sua área de proteção, mas exclusivamente da condutividade elétrica do solo onde está instalado.
B
Para edificações com mais de 30 metros de altura, a norma recomenda exclusivamente o uso de sistemas de proteção baseados em malhas condutoras no topo, sem a necessidade de avaliação de risco, uma vez que a altura da edificação por si só justifica essa escolha.
C
A norma especifica que, para uma proteção eficaz, todos os sistemas de SPDA devem estar conectados diretamente às redes de energia elétrica internas, garantindo a dissipação rápida das descargas elétricas atmosféricas.
D
O processo de avaliação de risco é um componente essencial na definição do nível de proteção necessário para uma edificação, levando em consideração fatores como a localização, a topologia da região, o tipo de estrutura e o conteúdo interno da edificação.
A solução mais eficaz (correta) contra o spike é:
A
A instalação de dispositivos de proteção contra surtos (DPS).
B
A utilização de reguladores de tensão.
C
O uso de transformadores de isolamento.
D
O circuito snubber ligado em paralelo com o elemento chaveador.
Os dispositivos de proteção da corrente diferencial-residual (dispositivos DR) desempenham importante papel na proteção de pessoas contra choques elétricos em instalações elétricas. Referente a esse assunto, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.
( ) O uso de dispositivos DR dispensa, em circuitos monofásicos de tomadas, o uso de condutor de proteção.
( ) O aterramento do tipo TT dispensa o uso de dispositivo DR.
( ) Devem ser objeto de proteção adicional por dispositivo DR os circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.
( ) Os circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro devem ser objeto de proteção adicional por dispositivo DR, com corrente diferencial-residual com corrente nominal igual ou inferior a 300 mA.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
A
F – V – F – V.
B
F – F – V – V.
C
F – F – V – F.
D
V – F – V – F.
E
V – V – F – V.
Na descrição de um multímetro True RMS, consta a seguinte informação: Grau de Proteção IP40.
A partir dessa informação, pode-se afirmar que:
A
O equipamento possui proteção contra jatos de água.
B
O equipamento possui proteção contra sobrecorrente de até 40A.
C
O equipamento não possui proteção contra objetos sólidos.
D
O equipamento possui proteção contra choque elétrico.
E
O equipamento não possui proteção contra líquidos.
No pedido de compras de um para-raios, é necessário informar algumas especificações. Considerando as indicadas a seguir, analise as assertivas e assinale a alternativa que aponta a(s) especificação(ões) de um para-raios.
I. Tensão disruptiva máxima de impulso atmosférico.
II. Tipo de resistor não linear (carboneto de silício ou óxido de zinco).
III. Tempo de interrupção.
A
II e III, apenas.
B
II, apenas.
C
I e III, apenas.
D
I e II, apenas.
E
I, II e III.
Todas as atividades biológicas desenvolvidas pelo corpo humano são resultantes de impulsos enviados pelo cérebro na forma de corrente elétrica de baixíssimo valor. Porém, quando o indivíduo entra em contato com qualquer parte viva de um circuito elétrico, uma corrente passa a circular por esse indivíduo juntamente com a corrente fisiológica própria. O resultado é uma alteração nas funções vitais do indivíduo que pode levá-lo à morte (Mamede, 2015). Sobre o uso do DR, podemos afirmar que:
Referência: Mamede Filho, João. Instalações elétricas industriais : de acordo com a norma brasileira NBR 5419:2015 / João Mamede Filho. 9. ed. Rio de Janeiro : LTC, 2017.
A
De acordo coma NBR 5410, qualquer que seja o esquema de aterramento, deve ser objeto de proteção complementar contra contatos diretos por dispositivos a corrente diferencial residual (dispositivos DR) de alta sensibilidade, isto é, com corrente diferencial residual nominal igual ou inferior a 60 mA.
B
De acordo coma NBR 5410, qualquer que seja o esquema de aterramento, deve ser objeto de proteção complementar contra contatos diretos por dispositivos a corrente diferencial residual (dispositivos DR) de alta sensibilidade, isto é, com corrente diferencial residual nominal igual ou inferior a 50 mA.
C
De acordo coma NBR 5410, qualquer que seja o esquema de aterramento, deve ser objeto de proteção complementar contra contatos diretos por dispositivos a corrente diferencial residual (dispositivos DR) de alta sensibilidade, isto é, com corrente diferencial residual nominal igual ou inferior a 40 mA.
D
De acordo coma NBR 5410, qualquer que seja o esquema de aterramento, deve ser objeto de proteção complementar contra contatos diretos por dispositivos a corrente diferencial residual (dispositivos DR) de alta sensibilidade, isto é, com corrente diferencial residual nominal igual ou inferior a 30 mA.
E
De acordo com a NBR 5410, não há recomendações para o uso de DR.
Ano:
2024
Prova:
Avança SP - Prefeitura de Pedreira - Artífice - Área: Eletricista - 2024
Qual dos seguintes benefícios NÃO é associado ao cabeamento elétrico subterrâneo?
A
Aumenta a poluição visual nas áreas urbanas.
B
Praticamente elimina as chances de conexões clandestinas (“gatos”).
C
Minimiza os riscos de rompimentos acidentais de forma exponencial.
D
Possui um índice de manutenção muito mais baixo, reduzindo custos.
E
Diminui o risco de queima de equipamentos eletrônicos, pois o modelo não é condutor de sobretensões.
Segundo as normas técnicas brasileiras, nem todas as edificações devem possuir sistema de proteção contra descargas atmosféricas.
C
Certo
E
Errado
O esquema de aterramento ITN não possui pontos de alimentação diretamente aterrados.
C
Certo
E
Errado
De acordo com o modo de operação, o para-raios pode estar em um de dois estados: isolador ou condutor.
C
Certo
E
Errado
Para-raios de distribuição são dispositivos de proteção contra surtos de tensão e atuam limitando a tensão do sistema de distribuição e desviando, para a terra, os excessos de energia provocados por esses surtos.
C
Certo
E
Errado
Em um sistema de proteção contra descargas atmosféricas, na determinação do risco aceitável para o projeto da instalação são usadas classificações para os pontos de impacto da descarga atmosférica, para os tipos de danos e para os tipos de perdas que podem ocorrer.
Sobre essas classificações, é correto afirmar que
A
os tipos de pontos de impacto são nomeados S1 para descargas que ocorrem diretamente na estrutura ou S2 para descargas que ocorrem longe da estrutura.
B
os tipos de pontos de impacto são nomeados de S1 a S4, envolvendo desde descargas que ocorrem diretamente a estrutura, como nas proximidades.
C
os tipos de danos previstos são nomeados desde L1 até L4, categorizando danos matérias (L1), danos pessoais (L2), danos morais (L3) e danos de explosões (L4).
D
os tipos de pontos de perdas são nomeados de D1 a D2, envolvendo desde perdas humanas (D1) a perdas materiais (D2).
E
as classificações estabelecidas na norma para os pontos de impacto, danos e perdas são arbitrárias e não servem para estabelecer o risco do projeto, mas apenas para documentar os possíveis eventos planejados no projeto.
Os para-raios são dispositivos utilizados para proteger equipamentos elétricos e estruturas contra danos causados por descargas atmosféricas. De acordo com o ONS, eles devem ser instalados nas entradas de linhas de transmissão e nas conexões de unidades transformadoras de potência, de reatores em derivação e de bancos de capacitores não autoprotegidos e devem ser do tipo
A
arco de gás.
B
carboneto de silício.
C
centelhador com dois eletrodos.
D
estação a óxido metálico, sem centelhador.
E
óxido de chumbo, em invólucro de porcelana.
Os para-raios são dispositivos que funcionam tanto como isoladores quanto como condutores de correntes para a terra, conforme o valor da tensão em seus terminais.
C
Certo
E
Errado
Para-raios são dispositivos cujo objetivo é limitar sobretensões de faltas, chaveamento ou descargas atmosféricas e proteger os equipamentos de uma subestação.
C
Certo
E
Errado

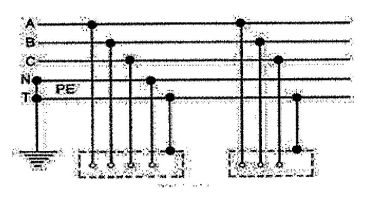

Examine a figura abaixo.
Segundo Creder (2021), assinale a opção que apresenta o esquema de aterramento representado na figura acima.
A
TN-S
B
TN-C-S
C
TN-C
D
T-T
E
IT
A NBR 5410/2004 introduziu o conceito de aterramento funcional, que se diferencia do aterramento de proteção. O aterramento funcional tem como objetivo principal:
A
Proteger os equipamentos eletrônicos sensíveis contra sobretensões e interferências eletromagnéticas, garantindo o seu correto funcionamento.
B
Garantir a segurança das pessoas contra choques elétricos, proporcionando um caminho de baixa impedância para a dissipação de correntes de falta.
C
Melhorar o desempenho do sistema de aterramento de proteção, reduzindo a resistência de aterramento e aumentando a capacidade de dissipação de correntes de falta.
D
Facilitar a manutenção da instalação elétrica, permitindo a identificação e o isolamento de falhas de forma mais rápida e eficiente.
Assinale a opção correta acerca sistemas de proteção contra descargas atmosféricas.
A
A combinação entre subsistema de captação por hastes e elementos naturais é proibida pela norma pertinente.
B
Deve-se evitar que o anel condutor externo à estrutura a ser protegida tenha contato com o solo.
C
As descidas não naturais devem ser instaladas em curva.
D
É proibida a instalação de condutores de descida dentro de paredes de alvenaria.
E
Deve-se utilizar uma única infraestrutura de aterramento envolvendo SPDA, sistemas de energia elétrica e de sinal.
Sobre alguns critérios estabelecidos pela NBR 5419-4 para uma equipotencialização eficiente, são regras de instalação importantes:
I. DPS devem ser instalados de tal forma que utilizem as conexões mais curtas possíveis à barra de equipotencialização e também aos condutores vivos, de forma a minimizar as quedas de tensão capacitivas.
II. Barras de equipotencialização devem ser conectadas ao sistema de aterramento por rota mais curta e retilínea possível.
III. A base para todas as medidas de equipotencialização é uma baixa impedância da rede a ser equipotencializada.
IV. No lado protegido do circuito (após o DPS), os efeitos de indução mútua devem ser minimizados por meio do aumento da área do laço ou pela utilização de cabos blindados ou dutos blindados.
Quais estão corretas?
A
Apenas I e II.
B
Apenas II e III.
C
Apenas III e IV.
D
Apenas I, II e III.
E
I, II, III e IV.
De acordo com a ABNT NBR 5419:215, as medidas de proteção para reduzir danos a pessoas devido a choque elétrico são:
I. Condução adequada das partes isoladas e expostas.
II. Equipotencialização por meio de um sistema de aterramento em malha.
III. Restrições físicas e avisos.
IV. Ligação equipotencial para descargas atmosféricas (LE).
Quais estão corretas?
A
Apenas I e II.
B
Apenas I e IV.
C
Apenas II e III.
D
Apenas II, III e IV.
E
I, II, III e IV.
