Questões de Concurso sobre Proteções de sobrecorrente, sobrecorrente direcional e proteção diferencial
Disciplina
1
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
340
questões
encontradas
20
Mais recentes
O valor apropriado da corrente de um disjuntor termomagnético a ser instalado num circuito elétrico predial é o disjuntor de corrente
A
maior que a corrente do circuito e igual a corrente do condutor.
B
igual a corrente do circuito e menor que a corrente do condutor.
C
menor que a corrente do circuito e maior que a corrente do condutor.
D
maior que a corrente do circuito e menor que a corrente do condutor.
Se determinada região da instalação for identificada como zona controlada, somente trabalhadores autorizados e com técnica, instrumentos e equipamentos apropriados para o trabalho podem adentrar a essa área.
C
Certo
E
Errado
Quanto à aplicação da função diferencial na proteção de transformadores de potência trifásicos, assinale a alternativa correta.
A
Para evitar a operação incorreta da função diferencial durante a energização de transformador de potência trifásico, com enrolamentos conectados em estrela e em delta, empregam-se, tipicamente, as estratégias de bloqueio e a restrição da 2ª e 3ª harmônicas.
B
Para evitar a operação incorreta da função diferencial durante situações de sobrexcitação do transformador de potência trifásico, emprega-se, tipicamente, uma supervisão pela função de proteção de sobretensão.
C
Para o correto funcionamento da função diferencial, no caso de transformadores de potência trifásicos com enrolamentos conectados em estrela e em delta, a compensação da defasagem angular das correntes nos enrolamentos não é necessária.
D
A função diferencial de proteção de terra restrita (do inglês, restrict earth fault — REF) é, tipicamente, empregada nos enrolamentos dos transformadores de potência trifásicos conectados em delta, pelo fato de eles não terem uma conexão para a terra.
E
Para o correto funcionamento da função diferencial, no caso de transformadores de potência trifásicos com enrolamentos conectados em estrela e em delta, faz-se necessária a remoção do componente de sequência zero das correntes.
No que se refere à aplicação das funções diferenciais de baixa e de alta impedância na proteção de barramentos de subestações de energia elétrica, assinale a alternativa correta.
A
Para a aplicação da função diferencial de alta impedância, o secundário dos TCs deve ser fisicamente conectado em paralelo.
B
Para a aplicação da função diferencial de alta impedância, a impedância do relé deve ser menor que a soma da resistência no secundário dos transformadores de corrente (TCs) e dos cabos de conexão dos TCs até o painel de proteção.
C
Para a aplicação da função diferencial de baixa impedância, a impedância do relé deve ser maior que a somada resistência no secundário dos TCs e dos cabos desconexão dos TCs até o painel de proteção.
D
Para a/aplicação da função diferencial de baixa impedância, é necessária a inclusão no relé de um metal oxide varistor (MOV) em paralelo com a impedância do relé, a fim de limitar tensões elevadas durante curtos-circuitos internos na zona de proteção do barramento.
E
Ambas as funções diferenciais de baixa e de alta impedância permitem o uso do esquema distribuído para a proteção de barramento.
NÃO deve ser considerado(a) na seleção de Dispositivos de Proteção Contra Surtos (DPS):
A
Nível de proteção.
B
Máxima tensão de operação contínua.
C
Suportabilidade a sobretensões temporárias.
D
Suportabilidade à corrente residual.
E
Corrente nominal de descarga e/ou corrente de impulso.
A definição do limiar corrente de pickup para um elemento de proteção de sobrecorrente temporizado de um circuito, que será coordenado com curvas tempo versus corrente de outros elementos protegidos na rede, deve levar em consideração, entre outros fatores, a
A
máxima corrente de curto-circuito desse circuito.
B
máxima queda de tensão no circuito.
C
mínima corrente de carga no circuito.
D
máxima corrente de carga no circuito.
E
mínima queda de tensão no circuito.
Considere o texto retirado da NBR-9050:
Trajeto contínuo, devidamente protegido, constituído por portas, corredores, antecâmaras, passagens externas, balcões, vestíbulos, escadas, rampas ou outros dispositivos de saída ou combinações destes, a ser percorrido pelo usuário, em caso de sinistro de qualquer ponto da edificação, até atingir uma área segura.
Trata-se de
A
saída de emergência.
B
rota de transição.
C
rota de fuga.
D
roteiro de livre acesso.
E
caminho de pontos de segurança.

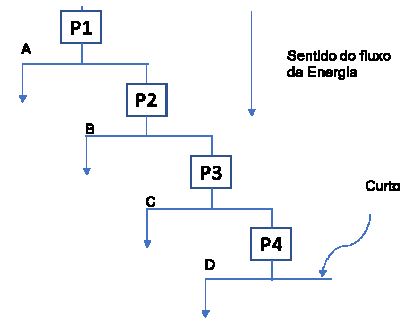

Na figura a seguir, A, B, C e D são ramais conectados a um alimentador, e P1, P2, P3 e P4 são dispositivos de proteção que devem ser ajustados de forma seletiva.
Fonte: CREDER, Hélio. Instalações elétricas. 16. ed. São Paulo: LTC, 2021.
Considerando a figura e a ocorrência de um curto-circuito em D, selecione a alternativa CORRETA.
A
Os dispositivos de proteção ficam submetidos à mesma corrente de curto-circuito.
B
O primeiro elemento que deve atuar é P1, pois, dessa forma, protege toda a instalação.
C
O primeiro elemento que deve atuar é o que possuir maior carga no seu ramal, pois nele a corrente de curto-circuito é mais intensa e, por isso, atua mais rapidamente.
D
A corrente de curto-circuito não é a mesma em todos os dispositivos de proteção, pois a impedância para a terra de cada ramal é diferente.
E
O valor da corrente de curto-circuito é maior em P4, pela proximidade ao ponto de curto-circuito.
Para baixas tensões, no esquema TT, no seccionamento automático visando à proteção contra choques elétricos, devem ser usados dispositivos a corrente diferencial-residual. A seguinte condição deve ser atendida:
Onde, UL:
A
é a corrente diferencial-residual nominal do dispositivo DR, em ampères.
B
é a tensão de contato limite, em volts.
C
é a tensão nominal, em volts, entre fase e neutro, valor eficaz em corrente alternada.
D
é a impedância, em ohms, do percurso da corrente de falta.
E
é a soma das resistências, em ohms, do eletrodo de aterramento e dos condutores de proteção das massas.
Ano:
2021
Assinale a opção que indica o relé de proteção de sistemas elétricos de potência, que analisa a relação entre a tensão e a corrente.
A
estático.
B
diferencial.
C
integrador.
D
de distância.
E
de falta de fase.
Uma proteção adequada contra penetração de correntes de descargas atmosféricas e campos eletromagnéticos associados deve sempre ser prevista em projeto para estruturas de edificações, para evitar efeitos térmicos e eletrodinâmicos perigosos, sobretensões perigosas e centelhamentos para os sistemas elétricos internos. Assinale a alternativa que apresenta a definição correta de centelhamento.
A
Processo gerador de fragmentos luminosos que se despreendem de corpos muito quentes
B
Liquefação de partes metálicas devido a altas temperaturas (nos casos em que as partes metálicas exerciam função como condutor elétrico, esta função é perdida)
C
Maneira segundo a qual uma corrente elétrica passa pelo ar de um ponto a outro quando a rigidez dielétrica do ar é vencida pela corrente elétrica
D
Ignição provocada por descarga elétrica
A proteção diferencial é um tipo de função de proteção que utiliza a lei de Kirchhoff para corrente e
A
a sua temporização garante coordenação com a proteção de sobrecorrente, normalmente utilizada como proteção de retaguarda.
B
a lei de Kirchhoff para a tensão, de modo a calcular a potência que trafega pelo elemento protegido, seja ele um transformador, um gerador ou um barramento.
C
a impedância de sequência positiva do elemento protegido, seja ele um transformador, um gerador ou um barramento, para calcular a queda de tensão nesse elemento.
D
a termografia dos condutores do elemento protegido, seja ele um transformador, um gerador ou um barramento, para estimar a curva tempo vs. corrente desse elemento.
E
é considerada unitária, visto que a sua zona de proteção é claramente definida pelo transformadores de corrente utilizados.
Uma linha de transmissão de circuito simples possui dois terminais: L e R. No terminal L, é instalado um dispositivo eletrônico inteligente que se comunica com outro, instalado no terminal R. Para a teleproteção dessa linha de transmissão, é utilizada a transferência de disparo por subalcance (do inglês DUTT – Direct Underreach Transfer Trip) entre os dois dispositivos. Essa técnica consiste no comando de abertura do disjuntor do terminal L, pelo dispositivo eletrônico inteligente instalado nesse terminal, quando qualquer elemento da função de distância desse dispositivo entrar nas zonas de proteção, com suas devidas temporizações,
A
e quando houver falha no sinal que indica que qualquer elemento da função de distância do dispositivo instalado no terminal R tenha entrado em qualquer uma das suas zonas de proteção.
B
e quando for ausente o sinal que indica que qualquer elemento da função de distância do dispositivo instalado no terminal R tenha entrado na sua zona primária de atuação.
C
ou quando o sinal que indica que qualquer elemento da função de distância do dispositivo instalado no terminal R tiver entrado na sua zona primária de atuação.
D
e quando o sinal que indica que qualquer elemento da função de distância do dispositivo instalado no terminal R tiver entrado na sua zona secundária de atuação.
E
apenas quando o sinal que indica que qualquer elemento da função de distância do dispositivo instalado no terminal R tiver entrado na sua zona reversa de atuação.
Analise as seguintes afirmações abordando a proteção digital de sistemas elétricos de potência.
I. O emprego de um relé de sobrecorrente é suficiente para garantir a operação adequada da proteção de qualquer linha de transmissão, embora outros tipos de proteção sejam instalados como retaguarda.
II. O emprego da proteção diferencial é limitado pelas dimensões físicas do elemento protegido, de forma que não é possível proteger uma linha de transmissão utilizando a lógica diferencial.
III. Os transformadores de corrente e de potencial são empregados nos sistemas de proteção de sistemas elétricos de potência para redução da magnitude das correntes e tensões, respectivamente.
Assinale a alternativa incorreta.
A
A afirmação I é falsa
B
As afirmações II e III são verdadeiras
C
A afirmação III é verdadeira
D
As afirmações I e II são falsas
E
A afirmação II é falsa
A principal lógica de proteção digital aplicada a grandes transformadores de potência é a diferencial. Sobre este método de proteção, analise as sentenças abaixo indicando-as como Verdadeiro (V) ou Falso (F).
I. A lógica diferencial determina a incidência de faltas através da análise das correntes de entrada e saída no primário e secundário do transformador.
II. O defasamento de fases nos enrolamentos do transformador não afeta a lógica diferencial de proteção.
III. A identificação de falta através da subtração do módulo das correntes do primário e do secundário de um transformador acusa como falta apenas curtos-circuitos externos à máquina.
Assinale a alternativa que apresenta a sequência correta para as avaliações das afirmações I, II e III, respectivamente.
A
V, F, V
B
V, V, V
C
V, F, F
D
V, V, F
E
F, F, V
Analise as afirmativas abaixo com relação à coordenação e proteção contra sobrecarga e curto-circuito.
1. Ao colocar um fusível em série com um disjuntor termomagnético, a seletividade é garantida quando a curva tempo É correta apenas a afirmativa 1. corrente dos dispositivos não se cruzarem.
2. Quando a corrente de curto-circuito for maior que a corrente de ruptura de um disjuntor, recomenda-se a utilização de um fusível em série com o disjuntor.
3. Quando for colocado um fusível em série com um disjuntor, este sempre deverá estar a jusante daquele.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 1.
B
É correta apenas a afirmativa 2.
C
São corretas apenas as afirmativas 1 e 2.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas as afirmativas 1, 2 e 3.
Com relação aos dispositivos de proteção contra sobrecorrentes, é correto afirmar que:
A
Disjuntores de baixa tensão termomagnéticos possuem um disparador térmico (instantâneo) e um disparador magnético que apresenta característica de atuação a tempo inverso.
B
A capacidade nominal de interrupção de curto-circuito de um disjuntor de baixa tensão é a mínima corrente presumida de interrupção, de valor eficaz, que o disjuntor pode interromper.
C
Disjuntores de baixa tensão somente térmicos são aqueles que dispõem de somente uma unidade magnética de proteção contra curto-circuitos.
D
A corrente convencional de não atuação dos dispositivos de proteção é o valor especificado de corrente que pode ser suportado pelo dispositivo durante um tempo convencional especificado para cada dispositivo.
E
Para que os condutores estejam protegidos contra sobrecargas, é necessário que a relação l2 > 1,45lz seja válida sendo l2 a corrente convencional de atuação do dispositivo de proteção contra sobrecarga e lz a capacidade de condução de corrente dos condutores nas condições previstas na instalação.
O dispositivo que atua diante de uma corrente diferencial – DR
tem como princípio de atuação:
A
limitar a intensidade da corrente no choque elétrico;
B
limitar o tempo de exposição ao choque elétrico;
C
atuar diante de corrente de curto-circuito;
D
atuar diante de sobrecorrente;
E
atuar diante de sobretensão.
Considere a UFCG um consumidor cativo, optante pela Tarifação Grupo A Horo-sazonal Azul, atendida por uma rede de 13,8 kV a três fios, protegida por um disjuntor de média tensão, classe 20 kV, 1200 A, 25 kA, 60 Hz. O disjuntor é comandado por um relé secundário de sobrecorrente, modelo URPE 7104T, composto por unidades temporizadas e instantâneas, tanto de fase quanto de neutro, funções 50, 51, 50N, 51N, 51GS, 59 e 27.
É função das unidades de sobrecorrente de neutro:
A
Medir a resistência do solo.
B
Medir impedância da falta.
C
Detectar correntes de sequência negativa.
D
Proteger contra faltas trifásicas e bifásicas.
E
Proteger contra faltas envolvendo terra.
Com relação às funções e características de um sistema de proteção, analise as proposições e assinale (V) para verdadeira e (F) para falsa.
( ) Seletividade é uma qualidade inerente de um sistema de proteção, associada à coordenação de relés, e tem como objetivo assegurar a máxima continuidade do serviço e garantir que a menor área possível do sistema seja desligada na ocorrência de falhas.
( ) A proteção direcional de sobrecorrente possui como uma de suas principais funções a comparação de fases de sinais de tensão e de corrente.
( ) Dentre os requisitos básicos de um sistema de proteção estão velocidade, economia e simplicidade. Logo, a combinação de seletividade cronométrica com a seletividade lógica aumenta os tempos de eliminação de faltas.
( ) É correto afirmar que, por ordem crescente de complexidade dos equipamentos estão: fusíveis, chaves seccionadoras, relés de sobrecorrente direcionais e relés de sobrecorrente de tempo extremamente inverso com função de ajuste de atrasos de tempo.
( ) A principal vantagem da coordenação de relés de sobrecorrente via seletividade cronométrica por tempo inverso em sistemas de distribuição radiais é que: quanto maior a corrente e mais próximo o relé estiver da subestação, mais rápido ele atuará.
Assinale a alternativa correta, de cima para baixo.
A
V – F – V – F – V
B
F – V – V – F – F
C
V – V – F – F – F
D
V – F – F – F – F
E
V – V – F – F – V
