Questões de Concurso sobre Técnicas de Medição Elétrica e Instrumentos de medidas de corrente, tensão, potência, energia e fator de potência

Em análise de circuitos é fundamental que se utilize adequadamente ferramentas de medição de sinais elétricos, tais como multímetros e osciloscópios. Um estudante reportou que, em um circuito simples com fonte de 5V e resistor de 1k, as medidas de tensão e de corrente foram de 5,01V e a de corrente foi de 0,00 mA, respectivamente. O estudante também reportou que este instrumento foi inserido em paralelo com o resistor no modo voltímetro e, a seguir, inserido em série com o resistor no modo amperímetro.

Considere que o problema apresentado não é causado por mau contato. A partir dessas observações, qual é a análise e a ação mais adequada a ser tomada pelo técnico de laboratório?

Os instrumentos elétricos de medição são dispositivos utilizados para medir grandezas elétricas, como corrente, tensão, resistência, potência, entre outras. Esses instrumentos são fundamentais para o diagnóstico, manutenção e operação de sistemas elétricos, garantindo o correto funcionamento e segurança dos equipamentos. Existem diversos tipos de instrumentos elétricos de medição, cada um projetado para medir uma grandeza específica e com uma determinada precisão. Os procedimentos e as técnicas utilizados para realizar essas medições de forma precisa e confiável são definidos como métodos de medição de grandezas elétricas. Esses métodos podem variar de acordo com a grandeza a ser medida e o tipo de equipamento utilizado. Considerando os instrumentos elétricos de medição e os métodos de medição de grandezas elétricas, analise as afirmativas.

I. O fator de potência em um circuito elétrico é medido diretamente utilizando um multímetro digital configurado para medição de corrente CA.

II. O método dos 2 wattímetros é uma técnica de medição utilizada em sistemas elétricos trifásicos balanceados para determinar a potência ativa total, a potência reativa total e o fator de potência.

III. O transformador de corrente é utilizado para medir tensões elevadas em circuitos de alta tensão, garantindo segurança e precisão nas medições.

IV. O método da ponte de Wheatstone é uma técnica para determinar a resistência desconhecida equilibrando um circuito com resistências conhecidas até que a corrente através do galvanômetro seja nula.

Está correto o que se afirma em

Em um tanque com um líquido combustível foi realizada uma medição de nível por meio de um sensor de ultrassom instalado no topo do tanque. Dados os seguintes parâmetros:

- raio da base do tanque = 1 1m;

- altura do tanque = 5 m;

- tempo de retorno do eco = 10 ms; e

- velocidade do som no ar = 340 m/s.

Calcule a altura do combustível contido no tanque nesse instante e assinale a opção correia.

Em um medidor de vazão com elemento primário do tipo placa de orifício, a vazão é traduzida em informação de tensão elétrica.

Com relação aos sistemas de medição de grandezas elétricas, analise as afirmativas a seguir.

I. Os wattímetros térmicos são baseados no emprego de dois termopares idênticos.

II. Um dos métodos para realizar a medição da diferença de fase entre dois sinais de mesma frequência é o emprego de um osciloscópio de dois canais.

III. Geralmente, o elemento sensor de um amperímetro tipo alicate é constituído pelo secundário de um transformador de corrente.

Está correto o que se afirma em

Com relação aos procedimentos que podem ser adotados para reduzir a incerteza de medição em uma próxima medição da mesma grandeza, analise os itens a seguir:

I. Utilizar um instrumento com menor resolução.

II. Considerar as condições ambientais que podem influenciar a medição.

III. Realizar várias medições.

Está correto o que se afirma em

Com relação aos voltímetros, analise as afirmativas a seguir.

I. O voltímetro vetorial tem a capacidade de realizar a medição da amplitude e da fase da tensão.

II. Os espelhos aplicados no fundo de escala de voltímetros analógicos têm a finalidade de evitarem o erro de paralaxe.

III. Os multímetros conhecidos como TRUE RMS não podem ser empregados para a medição de sinais periódicos variáveis no tempo não senoidais.

Está correto o que se afirma em

O instrumento para medir a corrente elétrica, é o

Qual é a função de um multímetro em uma instalação elétrica?

Foi solicitado para o eletricista analisar o diagrama de uma instalação elétrica da copa da prefeitura para planejar medições de tensão e corrente. Nessa copa existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

Qual o esquema de ligação está representado da maneira correta, para que o eletricista realize as medições corretas e conforme solicitadas:

Um técnico recebeu um medidor de tensão elétrica, um termômetro, um medidor de potência elétrica ativa, um medidor de fluxo magnético e um torquímetro.

Com base na situação apresentada, assinale a opção que apresenta as respectivas unidades, de acordo com o Sistema Internacional de Unidades, das grandezas apresentadas.

Sobre as técnicas de medidas elétricas, quanto a impedância de entrada, ressalta-se que este parâmetro é muito importante porque relaciona a carga complexa que o instrumento representa para o circuito sob teste. O operador deve estar atento para este problema que pode ser encontrado quando existe uma malha crítica no circuito sob teste que provoque instabilidade. Deve observar ainda que os acessórios disponíveis terão que ser compatíveis com essa impedância. Sendo assim, por exemplo:

I. A ponta de prova AT para multímetro digital com impedância de entrada 10 MΩ apresenta relação igual a 1000. Se for usado um multímetro com impedância diferente de 10 MΩ, esta relação não será válida.

II. Entrada de osciloscópio igual a 1 MΩ / 12 pF. Quando for utilizada a ponta de prova, verificar se ela é compatível com esta impedância.

III. Entrada de osciloscópio igual a 50 Ω. Desse ser usada com critério, sendo fonte de erro quando utilizada para aplicações gerais. Geralmente requer o uso de ponta de prova ativa.

IV. Divisores resistivos de voltímetros analógicos, podendo causar erro se a impedância do circuito sob teste for desconhecida.

Assinale a alternativa CORRETA:

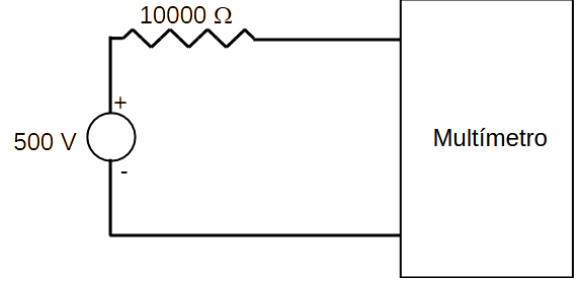

Um multímetro, cuja sensibilidade é de 2000Ω/V, é empregado para medir a tensão de uma fonte de 500V.

Os cabos de conexão possuem uma resistência de 10000Ω.

Com base nesses dados, o erro relativo de medida no fundo de escala, em %, é

A corrente elétrica é medida por um aparelho que é ligado em série com o gerador e o consumidor. Escolha a resposta que tem a opção CORRETA do nome deste aparelho.

Em relação a instrumentos eletrônicos de medidas elétricas, considere as afirmativas a seguir.

I → A largura de banda de um osciloscópio é a frequência em que a amplitude do sinal apresentado na tela é reduzida para 70,7% da amplitude do sinal de entrada, sendo essa informação normalmente indicada no painel frontal do instrumento.

II → Na seleção do modo de acoplamento do canal de um osciloscópio, a seleção do modo AC apresenta o sinal integral, enquanto a seleção do modo DC apresenta apenas a parcela contínua do sinal.

III → Em instrumentos digitais, a resolução do instrumento é definida como a menor variação de entrada necessária para produzir uma alteração mensurável na saída.

IV → Em um sistema trifásico a três fios, o desbalanço de corrente pode ser aferido por meio de um alicate amperimétrico, a partir da medição simultânea dos três terminais.

Está(ão) correta(s)

Um carro de luxo foi desenvolvido com um sistema que aquece o volante durante tempos de frio, proporcionando maior conforto ao motorista. O aquecimento é feito por uma resistência elétrica que opera com tensão de 5 V. A bateria do veículo fornece 12 V e, para garantir o aquecimento eficiente do volante, sem desperdício de energia, é necessário escolher a solução mais adequada para reduzir a tensão da bateria. Sabendo que a eficiência energética é uma prioridade em aplicações automotivas, qual das opções abaixo é a correta quanto ao procedimento mais indicado para alimentar o aquecedor do volante?

Qualquer alicate-amperímetro é um instrumento muito versátil, pois permite a medição da corrente elétrica de um circuito, seja ele de corrente contínua ou de corrente alternada, sem a necessidade de desconexão física do circuito.

Analise as informações a seguir:

I. É certo afirmar que o Multímetro serve para fazer diferentes medições importantes para uma instalação ou montagem de um circuito, como: corrente contínua, corrente alternada e resistência do circuito.

II. É certo afirmar que o Multímetro, embora seja um dos instrumentos mais utilizados pelos eletricistas, só há versões analógicas deste aparelho.

Marque a alternativa CORRETA:

Há instrumentos de medição que são utilizados para fazer comparações dimensionais entre dois objetos, tais como um componente manufaturado e uma superfície de referência. Normalmente, os instrumentos de medição por comparação não são capazes de proporcionar um valor absoluto da medida de interesse, em vez disso, eles quantificam a magnitude e a direção do desvio entre as superfícies de dois objetos. Os instrumentos desta categoria podem ser mecânicos ou eletrônicos.

Em relação aos instrumentos de medição por comparação, pode-se afirmar que:

Multímetro é a ferramenta de diagnóstico padrão para técnicos da área da eletricidade. É utilizado para medir duas ou mais grandezas elétricas, principalmente, tensão, corrente e resistência. Em um determinado trecho do circuito, o técnico precisa medir tensão elétrica, corrente elétrica e resistência elétrica. Para essa finalidade, o multímetro deve ser utilizado, respectivamente, nas funções:
