Questões de Concurso sobre Técnicas de Medição Elétrica e Instrumentos de medidas de corrente, tensão, potência, energia e fator de potência

Um loop de terra é formado quando dois ou mais pontos de um sistema elétrico que estão nominalmente no potencial de terra são conectados por um condutor de forma que estes pontos não se encontram no mesmo potencial, causando ruído e interferência.

A respeito do equipamento de medição de medidas elétricas executadas por um equipamento de medição, analise as afirmativas a seguir.

I. É mais preciso na medida em que repete a mesma leitura todas as vezes que ele realiza a medida de uma grandeza elétrica que não sofre variação.

II. É mais inexato na medida em que aponta um valor de uma grandeza elétrica mais distante do valor real.

III. Apresenta uma qualidade superior aquele que repete a mesma leitura na medição de uma grandeza elétrica.

Está correto o que se afirma em

Na função de ohmímetro, um multímetro fornece tensão para o circuito por meio de sua bateria interna. Por esse motivo, a medição de resistência elétrica pode ser realizada com o circuito energizado.

A medição de pressão é fundamental na indústria para garantir a segurança operacional, o controle de processos e a eficiência dos sistemas, permitindo o monitoramento e o ajuste adequados dos parâmetros de pressão para um funcionamento também adequado dos equipamentos.

Assinale a alternativa que apresenta um sensor de pressão.

Medir é o procedimento experimental pelo qual o valor momentâneo de uma grandeza física é determinado como um múltiplo e(ou) uma fração de uma medida estabelecida por um padrão e reconhecida internacionalmente.

Um dos pontos importantes para realização do comissionamento de um gerador, é a verificação da isolação de suas bobinas, para isso se faz necessário ter domínio do uso de um equipamento específico. Qual o nome deste dispositivo?

A realização de medições de grandezas elétricas é de extrema importância na análise de carga para fins de eficiência energética nas instalações elétricas de indústrias e comércios. Dadas as afirmativas quanto à correção do fator de potência,

l. Haverá uma ampliação na capacidade dos transformadores.

Il. Ocorrerá uma redução de perdas por efeito Joule (perda de energia por aquecimento).

III. Existirá uma redução da potência reativa das máquinas do cliente.

IV. Acontecerá melhoria nos níveis de tensão.

verifica-se que estão corretas apenas

Qual instrumento utilizado pelo eletricista deve ser transportado em um estojo apropriado a fim de evitar danos ao mesmo?

Ao realizar uma medição de resistência elétrica com um multímetro é necessário observar alguns procedimentos.

Neste caso, assinale a alternativa que apresenta CORRETAMENTE um desses procedimentos.

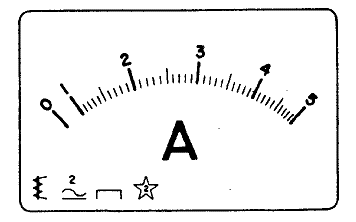

A figura a seguir ilustra um mostrador analógico de determinado instrumento de medição.

Este instrumento é usado para medir:

Os instrumentos de medição de grandezas elétricas, como os amperímetros, voltímetros e ohmímetros, possuem particularidades muito específicas no seu uso, no que se refere ao seu posicionamento com relação aos componentes, o que significa, por exemplo, posicionar os instrumentos em série, paralelo ou com o circuito desenergizado. É fundamental, na realização de uma medição, que o instrumento não interfira no funcionamento do circuito.

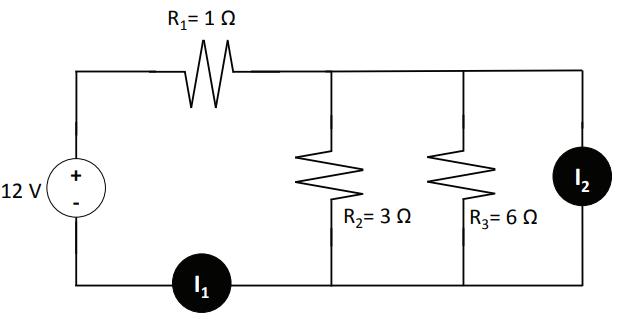

Neste contexto, observe o circuito esquematizado na figura. Assinale a alternativa que apresenta o tipo de instrumento representado por I₁ e I₂ (amperímetros, voltímetros ou ohmímetros) e sua respectiva leitura.

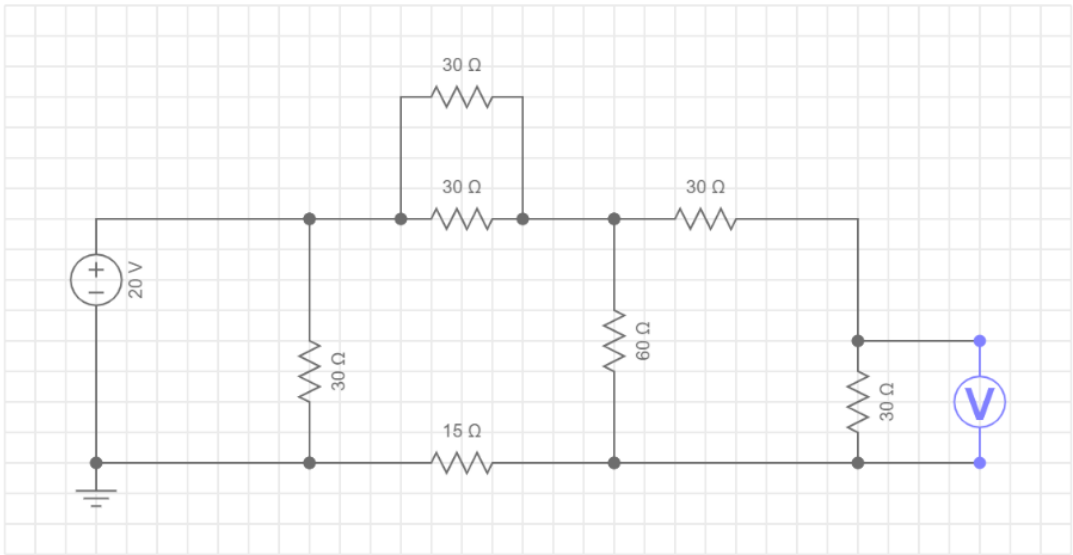

Observe a Figura 1 e determine a tensão lida pelo Voltímetro.

Figura 1

Quais estão corretas?

Um aerogerador possui uma tensão média de saída de 73,25 volts. Convertendo esse valor para tensão pico a pico, teremos:

A tensão na entrada não inversora é Vb.

Os multímetros possuem apenas as funções de amperímetro e voltímetro.

Um banco de capacitores trifásico de 36kVAr na configuração delta deveria ser instalado para elevar à unidade o fator de potência de um equipamento elétrico que possui o valor de 0,5 indutivo.

O técnico responsável pela instalação instalou o banco na configuração estrela.

O fator de potência final ficou em

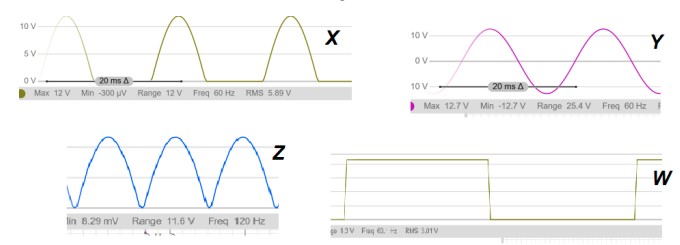

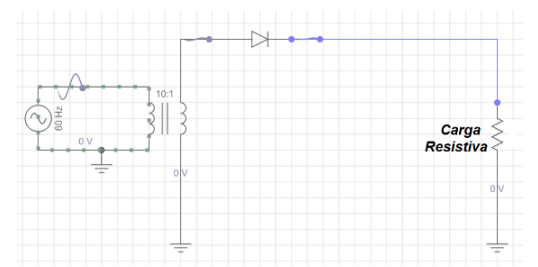

Analise o circuito da Figura 5, os gráficos da Figura 6 e assinale a alternativa correta.

Figura 5

Figura 6

Em uma demonstração prática para medição de resistência, o técnico deseja mostrar a sequência mais adequada para realizar a medição de resistência em um aquecedor. A sequência correta mostrada pelo técnico será:

Coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, sobre as lâmpadas elétricas, assinalando a seguir a opção correta.

( ) A lâmpada incandescente tem um filamento de tungstênio em forma espiralada, o qual fica alojado em um bulbo de vidro transparente, translúcido ou opaco, e seu interior é preenchido com gás inerte para evitar a oxidação do filamento.

( ) A lâmpada fluorescente é estruturada de um tubo de vapor de mercúrio conectado em série com um filamento de tungstênio, ambos, tubo e filamento, alojados em bulbo ovoide, e as paredes internas do tubo são revestidas por uma camada de fosfato de trio vanadato.

( ) À lâmpada a vapor de mercúrio é estruturada de um longo cilindro de vidro, e seu interior é recoberto por uma camada de fósforo.

( ) À lâmpada a vapor metálico tem uma mistura de compostos, entre eles o iodeto de índio. Essa mistura, em certas medidas, proporciona um fluxo luminoso de excelente reprodução de cores. Além disso, apresenta uma elevada eficiência luminosa, vida util longa e baixa depreciação.

A relação entre a demanda máxima, que ocorre em um determinado intervalo de tempo (t), e a carga instalada na unidade consumidora é definida como fator de
