Questões de Concurso sobre Simulação de sistemas

Na execução de projetos de empreendimentos farmacêuticos industriais, para o êxito da implantação e minimização de custos de execução, uma sequência lógica das etapas do empreendimento deve ser seguida. Das alternativas a seguir, aquela que apresenta uma sequência logicamente CORRETA de etapas genéricas, com vistas ao êxito da implantação e a minimização de custos de execução do projeto do empreendimento farmacêutico industrial é:

Componentes gêmeos, ativos gêmeos, sistemas gêmeos e processos gêmeos são exemplos de tipos de gêmeos digitais.

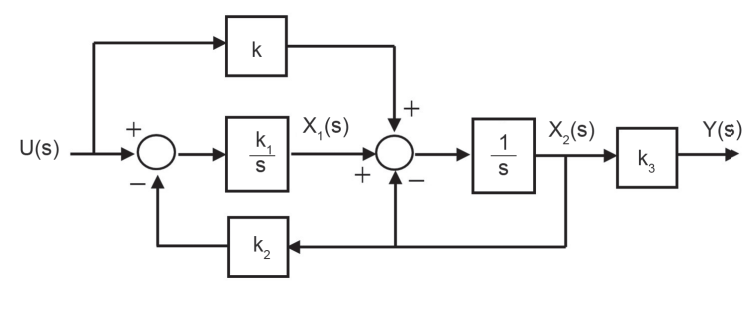

Considere o diagrama de blocos abaixo.

O modelo de estado associado ao diagrama de blocos é o seguinte:

Um sistema automatizado é composto por três elementos: 1 - Sistema de Energia; 2 - Programa de Instruções; e 3 - Sistema de Controle.

Considerando-se uma operação automatizada de torneamento, o programa de instruções

O modelo de um sistema de controle linear, de segunda ordem, sem zeros finitos, apresenta o diagrama da Figura a seguir, com dois polos complexos.

Com base nos valores mostrados no diagrama, a constante, conhecida como Razão de Amortecimento desse sistema, é igual a

Considere um sistema integrador puro em malha aberta e um controlador do tipo PI, com zero em -1, e a estrutura de malha fechada com realimentação unitária negativa composta por esses dois componentes no seu ramo direto.

Aumentando-se o ganho proporcional do PI, o amortecimento da malha fechada

Em um sistema supervisório, é possível monitorar e controlar uma planta industrial, permitindo ações proativas a fim de melhorar a produtividade da planta.

A seguinte caracterização NÃO descreve adequadamente um sistema supervisório:

O Nível de Integridade de Segurança (SIL) de um Sistema Instrumentado de Segurança (SIS) consiste em:

Considere que uma empresa recebeu de um fornecedor um equipamento ou sistema, e verificou se eles atendem as especificações e os requisitos operacionais solicitados na sua encomenda.

O processo descrito é nomeado como

Os sistemas supervisórios são sistemas digitais para a monitoração e a operação da planta, gerenciando diversas variáveis do processo (sejam elas digitais ou analógicas). Normalmente são divididos em dois grandes grupos: as IHMs (Interfaces Homem-Máquina) e o SCADA (Sistema de Controle Supervisório e Aquisição de Dados, do inglês Supervisory Control And Data Acquisition). Em relação a esses dois grupos, considere as seguintes afirmações.

I - As IHMs normalmente se encontram no chão-de-fábrica, próximas aos equipamentos que estão sendo controlados/monitorados. São muito comuns no contexto de máquinas de comando numérico (CNC).

II - Os sistemas SCADA normalmente são implementados em computadores pessoais comuns. Sua comunicação pode ser feita diretamente com os CLPs e remotas em campo, ou pode-se ter uma estação responsável por centralizar os dados de comunicação da rede de controle e instrumentação e fornecê-los, via rede de comunicação, para as demais estações.

III - É comum que os sistemas SCADA tenham controle de acesso de usuários e exibam/permitam diferentes dados e comandos para diferentes níveis de usuários.

IV - Os sistemas supervisórios não são capazes de indicar alarmes e eventuais condições fora do padrão normal de operação.

É correto afirmar que

Considerando as afirmativas abaixo:

I. Se x[n] for uma sequência de duração finita então a região de convergência (RDC) é todo o plano "z" exceto possivelmente em z = 0 e z = ∞.

II. Um sistema discreto linear e invariante no tempo cuja função de sistema tem como expressão algébrica $H\left(z\right)=\frac{z^3-5z^2+z}{z^2+\left(1/4\right)z+3/8}$ não é casual.

III. O sinal de tempo discreto dado por $x\left|n\right|=$ sen$\left(2n\right)$ não é periódico.

IV. Um sistema de tempo discreto, com função de sistema dada por: $H\left(z\right)=\frac{1}{1-\frac{1}{2}{z}^{-1}}$ $+\frac{1}{1-2z^{-1}},\left|z\right|>2,$ é estável.

Assinale o item que correspondem as afirmativas corretas.

Com a finalidade de identificar a estabilidade de um sistema de controle, emprega-se em geral o método de Routh-Hurwitz. Então, considere um sistema a malha fechada com realimentação unitária, cuja função de transferência a malha aberta é dada por:

$G\left(s\right)=\frac{K}{s\left(s+1\right)\left(s+2\right)\left(s+3\right)}$

Analise as proposições abaixo em relação a este sistema:

I - A estabilidade marginal ocorre para K = 10

II - O sistema é estável para K > 10

III - O sistema sempre será instável.

IV - O sistema será estável para K > 0 e K < 10

V - O polinômio característico para construir a tabela de Routh é dado por $s^4+6s^3+11s^2+6s+K.$

Assinale o item que correspondem as proposições corretas.
