Questões de Concurso sobre Eletrotécnica

Na RCFA, parte-se de um evento-topo, indo para trás e verticalmente (top-down), verificando as causas que podem ter gerado tal evento.

Considere os princípios de funcionamento de geradores e motores elétricos. Assinale a alternativa que apresenta a interação entre campo magnético e corrente elétrica nesses dispositivos.

Motores elétricos são amplamente utilizados em aplicações industriais. Desprezando-se perdas por escorregamento, pode-se afirmar que um motor elétrico assíncrono com 4 polos, para frequências de 50 Hz e 60 Hz operam, respectivamente, em quais rotações nominais?

Dado: $n=\frac{120\cdot f}{n^{\circ }polos}$

A lei de Kirchhoff das correntes estabelece que a soma das correntes que entram em um nó de um circuito elétrico é igual à soma das correntes que saem desse nó.

Um motor elétrico funciona com base no princípio da interação entre campos magnéticos e corrente elétrica, convertendo energia elétrica em energia mecânica. Qual é a função do comutador em motores elétricos de corrente contínua?

Com base nos fundamentos dos sistemas elétricos automotivos, acerca dos fusíveis tipo lâmina, tendo como parâmetro a bibliografia indicada no edital, avalie as assertivas a seguir como verdadeiras (V) ou falsas (F) e, em seguida, responda o que se pede:

( ) O fusível da cor verde possui a capacidade de condução de 30 Amperes.

( ) O fusível da cor cristal possui a capacidade de condução de 5 Amperes.

( ) O fusível da cor vermelha possui a capacidade de condução de 10 Amperes.

( ) O fusível da cor amarela possui a capacidade de condução de 20 Amperes.

( ) O fusível da cor azul possui a capacidade de condução de 25 Amperes.

Assinale a alternativa que apresenta a sequência CORRETA de respostas, na ordem de cima para baixo:

Para um instrumento com um erro de 3%, quando usado na escala de 20 V, o valor correto da tensão de uma leitura de 12 V será de 12,0 ± 0,6 V.

A tabela a seguir apresenta o resumo dos principais instrumentos utilizados em manutenções preditivas elétricas e eletrônicas e seus respectivos parâmetros mensurados.

É correto o que se afirma nos itens:

A classificação e nomenclatura dos eletrodos revestidos mais difundidos no Brasil são os normalizados pela AWS – American Welding Society. Os eletrodos são classificados em oito grupos, havendo uma norma específica para cada grupo. Segundo a norma AWS 5.1-81, a nomenclatura é composta por um conjunto de letras e algarismos organizados da forma “EXXXYZ”. De acordo com a citada norma, um eletrodo revestido E7018 tem como características operacionais:

Em uma instalação elétrica industrial, a potência aparente (S) é medida em quilovolt-ampere (kVA) e a potência ativa (P) é medida em quilowatts (kW). Qual é a relação matemática entre a potência ativa (P), a potência aparente (S) e o fator de potência (FP) em uma instalação elétrica?

Na placa de identificação de um motor de indução, constam as seguintes informações: ~3, Ip/In=6,7, 220/380/440 V, 8.40/4.86/4.20 A. Sabe-se que o motor encontra-se ligado em 𝚫 e que, para essa ligação, a tensão nominal é de 440 V. Segundo os dados apresentados na placa, quanto vale a corrente de partida deste motor?

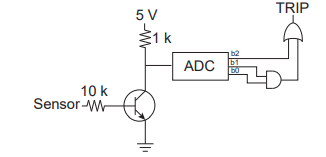

Durante a manutenção de um transmissor, verificou-se que, internamente, o transmissor possuía um circuito, conforme ilustrado na Figura abaixo.

Circuito do transmissor

Considere que o conversor ADC é de 3 bits (b2,b1,b0), com medição de 0 a 5 Vdc, sendo que b2 é o bit mais significativo. O transistor possui um ganho β =100, e o pino do sensor está recebendo uma tensão de 1 Vdc.

O valor lógico das saídas (b2,b1,b0) do ADC e o valor lógico da saída de TRIP são, respectivamente,

Ajustes na regulagem da corrente de excitação, na estrutura física do motor ou na proteção do sistema contra sobrecargas não interferem no desempenho dinâmico do motor.

Um sistema de AVAC (Aquecimento, Ventilação e Arcondicionado) com uma eficiência energética de 80% foi instalado para climatizar uma área total de 10.000 m² e um número de ocupantes igual a 200 pessoas. O sistema de AVAC apresentou um consumo de energia total durante o ano de 160.000 kWh. A partir das informações fornecidas, assinale qual é a produtividade energética do sistema em termos de kwh/m²/ocupante:

Motores trifásicos bobinados projetados para operar com frequência de rede de 50 Hz também podem ser ligados em redes de 60 Hz.

Nesse caso:

A utilização de inversores de frequência na partida de conjuntos motobomba objetiva a adequação do ponto de funcionamento para um ponto de melhor eficiência pela variação de rotação devido a eventuais problemas no dimensionamento do conjunto.

Referente aos sensores de temperatura comumente empregados em instrumentação industrial,

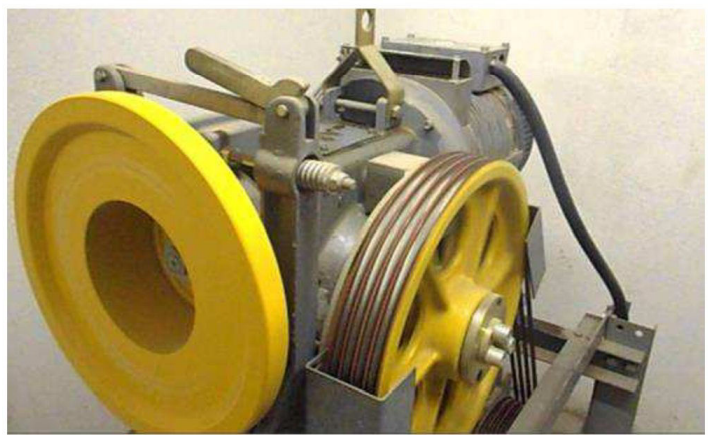

Em um edifício residencial que utiliza elevadores com baixa tecnologia, algumas pessoas ficaram presas dentro da cabine por falta de energia durante uma forte chuva. O síndico acionou a empresa responsável pela manutenção dos elevadores para realização do resgate. O procedimento para resgate dos indivíduos pelos técnicos será realizado acessando a casa de máquinas e operando o sistema apresentado na figura a seguir.

Para a manobra de resgate será realizado o deslocamento da cabine até um acesso mais próximo e o técnico deverá realizar as seguintes operações:

Nos condutores de uma instalação elétrica projetada para o funcionamento normal, o aumento da temperatura devido ao efeito Joule deve ser limitado para não prejudicar os elementos da rede. Existe um dispositivo de proteção que possui um elemento condutor, constituído de uma liga metálica especial. Tal dispositivo é dimensionado para fundir, sob o aquecimento resultante do efeito Joule, quando submetido a correntes maiores que um valor especificado.

Esse dispositivo é a(o)

Uma resistência de 25 ohms possui uma tensão aplicada u(t) = 150sen(377t). Calcule a potência que será absorvida, no instante t = 20 ms. Para o cálculo, considere que sen(7,5) = 0,95.
