O instrumento denominado do Megger é bastante utilizado na manutenção elétrica. Tal instrumento permite a leitura da:
resistência de isolamento.
reatância indutiva.
intensidade de corrente de partida.
reatância capacitiva.
impedância de entrada do circuito.
Um capacitor de 2μF está submetido a uma tensão de 10 V. A carga armazenada nele, em μC, vale:
20.
15.
12.
10.
5.
Observando-se as diversas configurações de circuitos elétricos utilizados para condicionar, de forma adequada, os parâmetros elétricos envolvidos, verifica-se que em um circuito puramente:
I – resistivo, a tensão e a corrente estão em fase; desta forma, o ângulo de fase é diferente de zero.
II – indutivo, a tensão e a corrente estão em fase; assim, o ângulo de fase é igual a zero.
III – capacitivo, a tensão e a corrente estão em fase; deste modo o ângulo de fase é menor que zero.
Nas afirmativas acima, verifica-se que:
apenas a I está incorreta.
apenas a II está correta.
apenas a III está correta.
todas estão incorretas.
todas estão corretas.
Pode-se afirmar que a corrente elétrica induzida por espira circular será:
sempre a mesma, qualquer que seja a resistência da espira.
no mesmo sentido da variação do fluxo magnético.
inversamente proporcional à variação do fluxo magnético com o tempo.
nula, quando o fluxo magnético que atravessa a espira for constante.
tanto maior quanto maior for a resistência da espira.

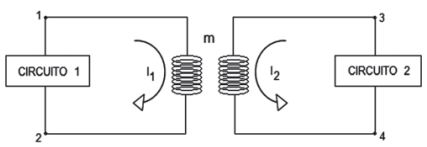

O esquema mostrado na Figura abaixo representa a conexão entre dois circuitos por meio de um transformador ideal de módulo m.

Se a relação entre as correntes é tal que I2 = m I1 , a relação entre as tensões V1-2/
1
m
m²
1/m
1/m²

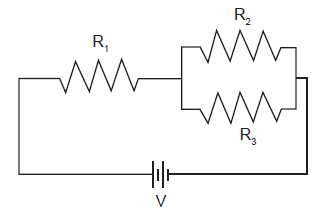

No circuito mostrado na Figura abaixo, as resistências R1, R2 e R3 são iguais, e o circuito é alimentado por uma fonte de tensão V.

Considerando-se a configuração do circuito, as potências P1, P2 e P3, dissipadas pelos resistores R1, R2 e R3, são tais que
P1 = P2
P1 > P2
P1 < P2
P2 > P3
P2 < P3

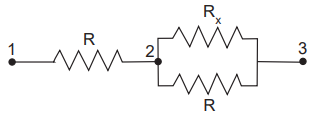

Desejando determinar a resistência desconhecida Rx do circuito mostrado na Figura abaixo, um operador mediu a resistência equivalente entre os pontos 1 e 3 do circuito e obteve o valor de 3,0 Ω.

Considerando a configuração do circuito e o valor da resistência R = 2,0 Ω, o operador verificou que o valor da resistência Rx , em Ω, é de
0,5
1,0
1,5
2,0
2,5

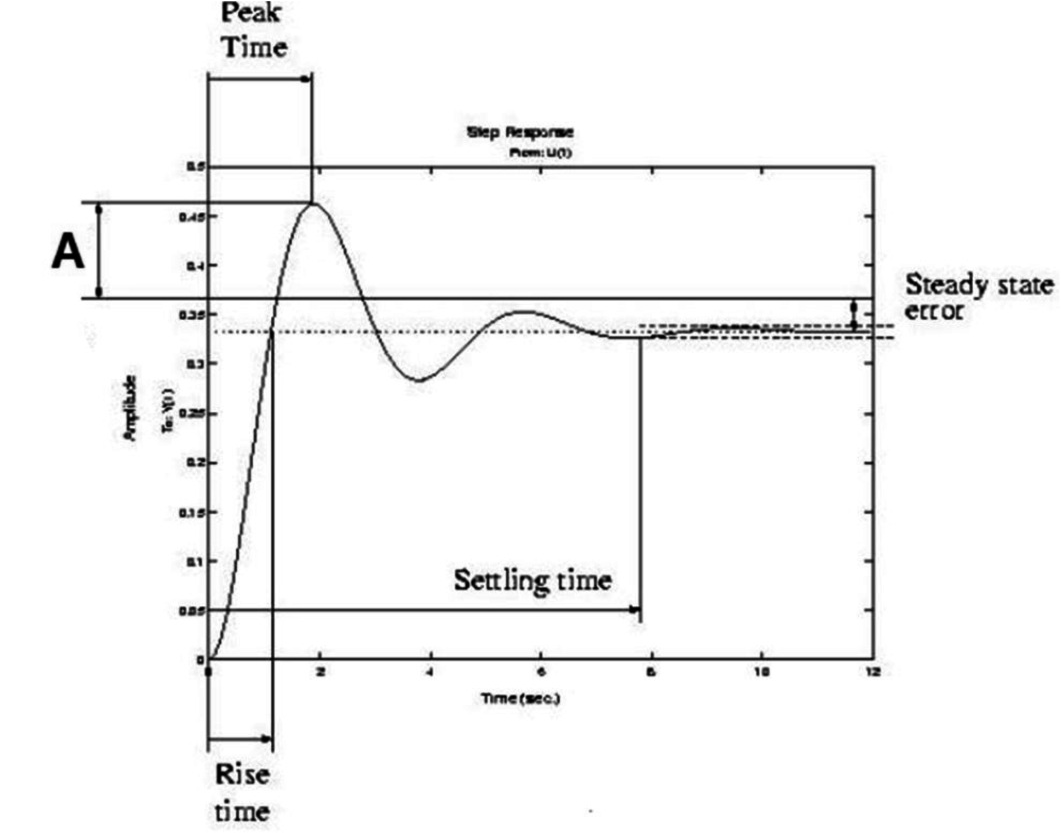

Observe a figura apresentada a seguir, referente a um sistema de controle típico, representando a característica da onda de resposta da variável a ser controlada.

O elemento representado com a letra “A” é denominado percentual de:
tempo de resposta.
overshoot.
tempo de ajuste.
autotune.
tempo de subida.
Considerando a medição em um circuito elétrico de corrente contínua, é correto afirmar que:
a medição da intensidade de corrente é feita em volt.
a medição da tensão elétrica é feita em ampère.
a unidade do sistema internacional para a intensidade de corrente é candela.
a leitura da intensidade de corrente no condutor é feita em série com o circuito.
o símbolo da unidade de medida de tensão elétrica é (A).

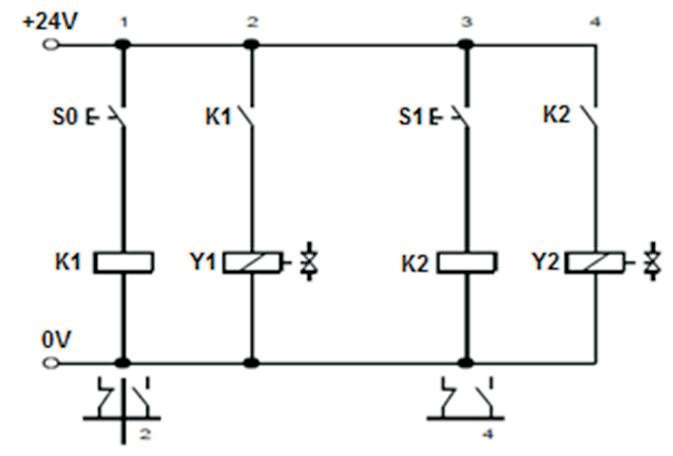

O circuito elétrico da figura abaixo foi montado para realizar-se o acionamento de um cilindro pneumático de dupla ação, por meio de uma válvula pneumática direcional, biestável, de duplo acionamento elétrico, 4/2 vias.

Sabendo-se que Y2 identifica a solenoide que, energizada, comuta a válvula e permite o recuo do cilindro, é correto afirmar que o recuo do cilindro se dará com o(a):
acionamento de S0.
acionamento de S1.
acionamento simultâneo de S0 e S1.
acionamento alternativo de S0 ou S1.
energização de K1.
A tensão disponível em uma tomada é de 220V. Essa tomada é alimentada por intermédio de um sistema trifásico com tensão de linha também de 220V. Por conseguinte, os dois fios da tomada são:
ambos fios-fase.
um fio-fase e um fio neutro.
um fio-fase e outro de retorno.
ambos fios-fase ou um fio-fase e outro de retorno.
um fio terra e um fio-fase.
Sabendo que eletrização é definida como o ato de um corpo adquirir carga elétrica, analise as afirmativas a seguir.
I Na eletrização por atrito, os corpos atritados ficam com cargas com sinais opostos. Qual material irá ganhar e qual irá perder elétrons é definido por uma tabela chamada de série triboelétrica.
II A eletrização por indução é baseada no princípio da atração e repulsão entre os corpos, já que ela ocorre apenas com o contato entre o indutor e o induzido por um curto espaço de tempo.
III A eletrização magnética ocorre quando dois materiais distintos possuem a maioria dos domínio magnéticos de seus átomos alinhados de maneiras contrárias ao outro material.
IV Na eletrização por contato, se dois corpos condutores, sendo pelo menos um deles eletrizado, são postos em contato, a carga elétrica tende a se estabilizar, sendo redistribuída entre os dois.
Estão corretas as afirmativas
